Podložka pod piestovú pružinu 15mm

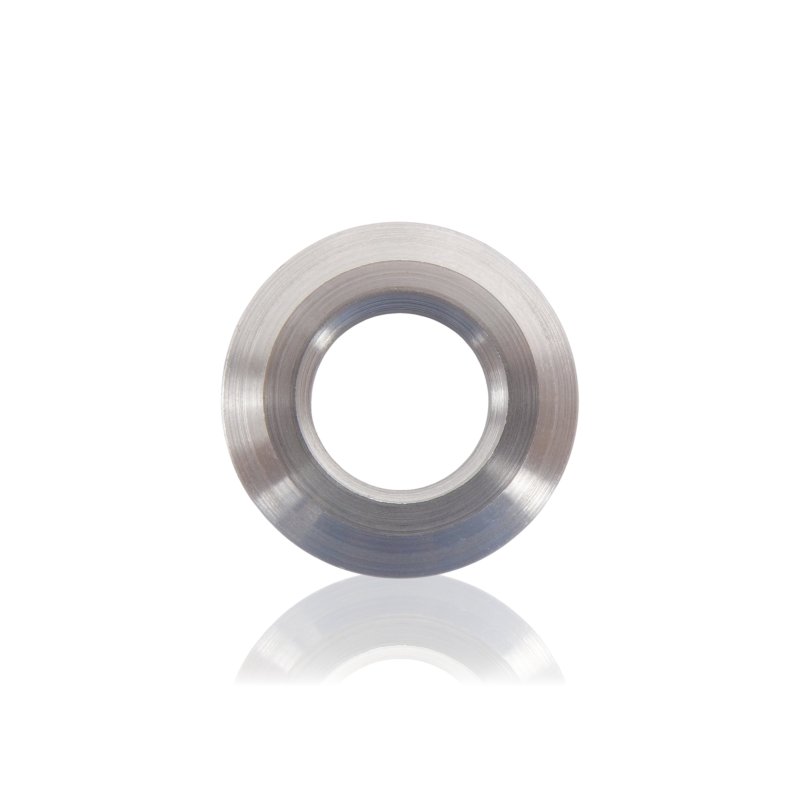

Kovová podložka umiestnená medzi pružinou piestu a 15mm plunžerom v pohonnom mechanizme čerpadla. Prenáša prítlačnú silu pružiny rovnomerne na plunžer.

Použitie

Podložka pracuje v komore pohonného mechanizmu čerpadla (Getriebeteil), v sekvencii pružina piestu – prítlačná podložka – plunžer – poistný krúžok. Zabezpečuje stabilný, axiálny prenos tlaku pružiny na plunžer počas prevádzky čerpadla.

Príznaky – kedy vymeniť

• Podložka je zjavne opotrebovaná alebo má nerovný povrch dosadania na pružinu alebo plunžer.
• Viditeľné preliačiny alebo stopy bodového opotrebenia v mieste kontaktu s pružinou.
• Nerovnomerný chod čerpadla alebo pokles tlaku, pričom demontáž mechanizmu odhalí naklonenú alebo prasknutú podložku.
• Zvýšená axiálna vôľa plunžera pri ručnom pohybe mechanizmom po zložení puzdra.

Ako vybrať správny diel

Základom výberu je referenčné číslo 42909 a zhoda s priemerom plunžera 15mm – podložka nie je zameniteľná s verziami pre plunžery 14mm ani 18mm, napriek podobnému vzhľadu.

Pri výmene je vhodné posúdiť aj stav samotnej pružiny piestu (41.033) a plunžera (42.908) – opotrebovaná podložka často sprevádza opotrebenie týchto susedných dielov.

Kompatibilita

Kränzle X A15 TST, X A17 TST, X 8/150 TST, X 10/140 TST, K 2195 TS/TST – pohonný mechanizmus čerpadla s plunžerom 15mm.

[faq]

Ako zistím, či je v mojom stroji plunžer 15mm, skôr než objednám podložku?|Najspoľahlivejšie je priamo porovnať demontovanú podložku alebo plunžer s objednávaným dielom – označenia modelov X A15/A17 TST bývajú v dokumentácii uvádzané rôzne, takže katalógové číslo je spoľahlivejším vodidlom než samotný názov modelu.

Treba pri výmene podložky rozobrať celé čerpadlo, alebo stačí zložiť puzdro pohonného mechanizmu?|Prístup k podložke vyžaduje zloženie puzdra pohonného mechanizmu (Gehäuseplatte) a vybratie zostavy pružina-plunžer – bez tejto demontáže sa nedá vymeniť.

Môže opotrebovaná prítlačná podložka poškodiť samotný plunžer?|Áno – nerovnomerný prítlak pružiny pri opotrebovanej alebo naklonenej podložke spôsobuje asymetrické zaťaženie plunžera, čo urýchľuje opotrebenie jeho povrchu a tesnení vo ventilovom bloku.

Líši sa podložka 15mm nejako medzi X A15/A17 TST a K 2195 TS/TST, napriek rovnakému číslu?|Nie – rovnaké katalógové číslo 42909 označuje identický fyzický diel, používaný v oboch rodinách modelov v rovnakej úlohe v pohonnom mechanizme.
