Prípojka bloku k čerpadlu R1/8" - M12x1,5

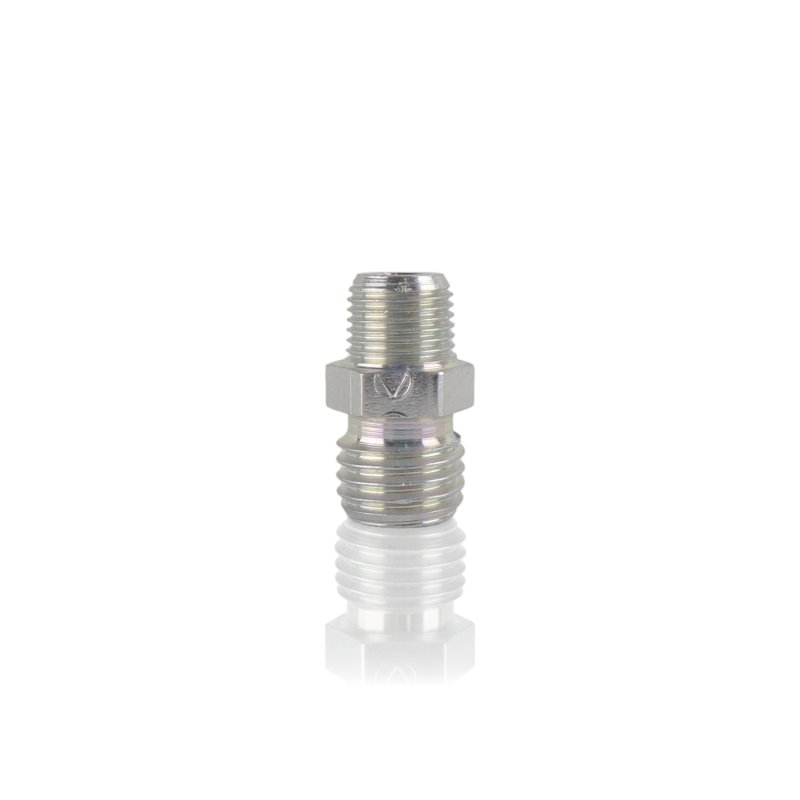

Nypel 405911 je priama pozinkovaná hydraulická Ermeto spojka, ktorá spája ventilný blok s čerpadlom vysokotlakovej umývačky Kranzle. Na strane ventilného bloku alebo čerpadla sa zaskrutkuje vonkajším kužeľovým závitom R1/8" (BSPT); na strane hydraulického potrubia prijíma trubičku 6mm cez Ermeto spojku so závitom M12x1,5. Zinkový povlak zabezpečuje protikoróznu ochranu v pracovnom prostredí umývačky – pri neustálom kontakte s vodou a čistiacimi prostriedkami.

Použitie

Nypel sa montuje medzi ventilný blok a čerpadlo ako diel hydraulického spojenia prenášajúceho vodu pod pracovným tlakom. Kužeľový závit R1/8" tesní na samotnom závite pri utiahnutí – bez dodatočného čelného tesnenia, čo je charakteristický znak kužeľových závitov BSPT. Strana Ermeto 6mm spája nypel s kovovou hydraulickou trubičkou vonkajšieho priemeru 6mm, pričom M12x1,5 je závit matice Ermeto, ktorá pritláča objímku na trubičke k telesu nypla.

Vymieňa sa pri poškodení závitu, netesnosti spojenia alebo korózii telesa presahujúcej možnosti opravy.

Príznaky – kedy vymeniť

• Únik vody pri závite R1/8" na strane bloku – kužeľový závit sa správne neuzavrie pri poškodených alebo zaoblených závitech.
• Únik na strane Ermeto pri utiahnutej matici M12x1,5 – poškodená objímka na trubičke alebo skorodované sedlo Ermeto v telese nypla.
• Korózia telesa presahujúca zinkový povlak – bodová korózia alebo trhliny viditeľné na telese nypla, najmä v miestach styku s pracovnou vodou.
• Deformovaný alebo zaoblený šesťhran na telese nypla – spoľahlivé odskrutkovanie bez rizika poškodenia ventilného bloku nie je možné.

Ako vybrať správny diel

Štyri parametre musia súčasne súhlasiť: typ spojky Ermeto (priama, nie uhlová), vonkajší kužeľový závit R1/8" na strane bloku, veľkosť trubičky 6mm a závit matice Ermeto M12x1,5. Zmena ktoréhokoľvek znamená iný diel.

Najčastejšie chyby pri objednávaní:

R1/8" kužeľový (BSPT) vs G1/8" valcový (BSPP) – oba majú identické stúpanie závitu a takmer identický vonkajší priemer, ale líšia sa uhlom kužeľa. Kužeľový závit BSPT vskrutkovaný do valcového otvoru BSPP sa správne neuzavrie ani pri použití PTFE pásky. Pred objednaním skontrolujte typ závitu v otvore ventilného bloku – pri kužeľovom závite vchádza diel čoraz tesnejšie po niekoľkých závitech; pri valcovom je odpor rovnomerný až do konca.

Priama vs uhlová spojka – Ermeto 6mm je dostupná v priamych a uhlových verziách (90°, 45°). Nypel 405911 je priama verzia – ak geometria inštalácie vyžaduje zmenu smeru potrubia, je potrebný iný diel.

Identifikujte podľa referenčného čísla 405911 alebo plného označenia R1/8" AG kužeľový × Ermeto 6mm (M12x1,5).

Kompatibilita

Diel hydraulického spojenia v čerpadlách vysokotlakových umývačiek Kranzle. Závit bloku: R1/8" vonkajší kužeľový (BSPT). Prípojka potrubia: Ermeto 6mm, matica M12x1,5. Typ: priama Ermeto spojka, zinok. Presný rozsah kompatibility overujte podľa referenčného čísla 405911.

[faq]

Čo je Ermeto spojka a čím sa líši od bežného nypla so závitom na oboch stranách?|Ermeto spojka (systém EO – Ermeto Original) je hydraulický systém spojenia kovových trubičiek, pri ktorom sa tesnosť dosiahne mechanickou deformáciou objímky (ferrule) na trubičke pri utiahnutí matice. Na rozdiel od závitových spojok na oboch stranách Ermeto nevyžaduje závit na samotnej trubičke – postačuje rovnomerne odrezaný koniec trubičky 6mm bez akéhokoľvek závitového opracovania. Spojenie Ermeto je opakovane rozoberateľné a zachováva tesnosť pri vysokých pracovných tlakoch typických pre čerpadlá vysokotlakových umývačiek.

Čím sa kužeľový závit R1/8" líši od valcového G1/8" a ako zistiť, ktorý je vo ventilnom bloku?|Kužeľový závit BSPT (R) tesní na bokoch závitu ich deformáciou pri utiahnutí – diel vchádza čoraz tesnejšie s každým ďalším závitoum. Valcový závit BSPP (G) má stálý priemer po celej dĺžke a vyžaduje čelné tesnenie alebo O-krúžok. Pri vskrutkovaní vložky bez tesnenia: ak po 2–3 závitech vchádza čoraz ťažšie – kužeľový závit; ak je odpor rovnomerný až do konca – valcový. Nikdy nemontujte kužeľový závit bez PTFE pásky alebo hydraulického tesnidla na závity.

Má sa pri montáži nypla s kužeľovým závitom R1/8" použiť PTFE páska, pasta, alebo nič?|Kužeľový závit R1/8" tesní deformáciou závitov, ale pri spojeniach v tlakových vodných systémoch sa odporúča použitie PTFE pásky alebo hydraulickej závitovej pasty ako dodatočného tesnenia a maziva uľahčujúceho montáž. PTFE pásku naviňte v smere závitu – 2–3 vrstvy postačujú. Nenavíjajte pásku na kužeľový závit príliš hrubú, pretože to môže skresliť geometriu tesnenia a sťažiť demontáž. Hydraulické závitové pasty sú pohodlnejšou alternatívou, najmä pri ťažko prístupných spojeniach.

Čo znamená zinok na hydraulickej spojke a ako dlho chráni pred koróziou v podmienkach prevádzky umývačky?|Zinok (pasivovaný) znamená elektrolytické zinkovanie s pasivačnou chrómovacou úpravou, dávajúce ochrannú vrstvu od niekoľkých do niekoľkých desiatok mikrometrov. V podmienkach vysokotlakovej umývačky – neustály kontakt s vodou, čistiacimi prostriedkami a premenlivé teploty – zinkova ochrana vydrží niekoľko až viac ako desať rokov pri bežnom používaní. Prvé príznaky korózie sú biely oxidový povlak na povrchu (korózia zinku), pred objavením sa hrdze na základnej oceli. Pri trvalom ponorení vo vode alebo kontakte s agresívnymi čistiacimi prostriedkami je životnosť povlaku kratšia – stav telesa nypla kontrolujte pri každom servise čerpadla.

Ako bezpečne odskrutkovať nypel z ventilného bloku, ak je pevne zahrdzavený, bez poškodenia závitu v bloku?|Pred odskrutkovaním namočte spojenie penetračným prostriedkom a počkajte niekoľko minút. Používajte plochý alebo nástrčný kľúč presne pasujúci na šesťhran nypla – príliš veľký kľúč sa šmykne a poškodí hrany šesťhranu. Pri pevne zahrdzavenom nypli jemne poklepte na teleso cez mäkkú podložku, aby vibrácia pomohla prelomiť usadeniny. Nepodhrievajte horákom diely ventilného bloku čerpadla – plastové tesnenia v blízkosti môžu byť poškodené. Ak je šesťhran už poškodený, použite extraktor poškodených matíc alebo samosvorné kliešte – s ochranou na telese, aby ste nepoškriabali závit.

[/faq]
