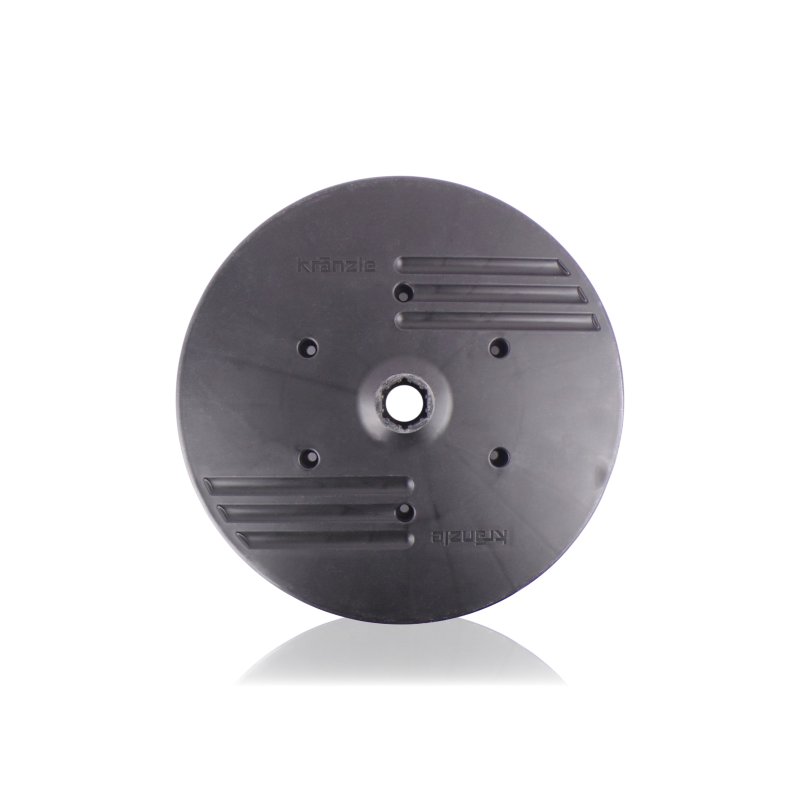

Bočný tanier bubna - 270mm

V bubne na hadicu bočný tanier určuje hranicu navinutia a udržiava hadicu v správnom pracovnom rozsahu. Ak je prvok prasknutý, ohnutý alebo má poškodené upevnenia, hadica sa môže navíjať nerovnomerne, vychádzať mimo obrys bubna alebo nesprávne zaťažovať ostatné časti navijaka.

POUŽITIE

Bočný tanier fi 270 mm pracuje ako časť zostavy bubna zodpovedná za bočné podopretie navinutia hadice. Jeho úlohou je udržiavať správny obrys bubna, obmedziť zosúvanie hadice do strany a zachovať správnu geometriu pri navíjaní a odvíjaní.

V servisnej praxi sa takýto prvok vymieňa po mechanickom poškodení, prasklinách pri upevnení, deformácii hrany alebo vtedy, keď bubon prestane viesť hadicu rovno. Problém nemusí vždy vyplývať zo samotnej hadice alebo osi bubna - poškodený bočný tanier môže tiež spôsobovať krivé navíjanie, trenie a nerovnomernú činnosť celého mechanizmu.

Táto časť má osobitný význam najmä v zariadeniach používaných v dielni a servise, kde sa hadica často odvíja pod zaťažením a po práci navíja v rôznych podmienkach. Bočný tanier si musí zachovať tvar, pretože jeho deformácia mení spôsob ukladania hadice na bubne.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

• hadica schádza mimo obrys bubna alebo sa pri navíjaní ukladá nerovnomerne
• bočný tanier je prasknutý, deformovaný alebo vylomený pri upevnení
• hrana taniera trie o susedné prvky alebo už nedrží správny profil
• bubon pracuje nakrivo napriek dobrej osi a držiakom
• po demontáži je viditeľné poškodenie otvorov, osadzovacích bodov alebo vodiacej hrany

AKO VYBRAŤ SPRÁVNY PRVOK

Pri výbere bočného taniera bubna je základným parametrom priemer fi 270 mm, no dôležitý je aj tvar profilu, spôsob upevnenia a zhoda s konkrétnym vyhotovením bubna. Oplatí sa porovnať novú časť s demontovaným prvkom a venovať pozornosť obrysu, montážnym otvorom a spôsobu spolupráce s osou alebo telom navijaka.

Pred montážou sa oplatí skontrolovať:

• priemer fi 270 mm
• rozloženie otvorov a upevňovacích bodov
• profil hrany vedúcej hadicu
• stranu a spôsob osadenia v bubne
• zhodu s ostatnými časťami navijaka

Presné prispôsobenie je dôležité, pretože tanier s podobným priemerom, ale iným profilom alebo rozložením upevnení, nemusí viesť hadicu správne alebo môže vytvárať napätie v celej zostave.

KOMPATIBILITA

Kompatibilitu tejto časti treba posudzovať podľa konkrétneho bubna, nie iba podľa vonkajšieho priemeru. O zhode rozhoduje priemer 270 mm, geometria bočného taniera, rozloženie upevnení a spôsob spojenia s ostatnými časťami navijaka. Pri častiach bubna môže aj malý rozdiel v profile zmeniť spôsob ukladania hadice a činnosť celej zostavy.

[faq]

Dá sa bočný tanier bubna vybrať iba podľa priemeru fi 270 mm?|Nie. Priemer je kľúčový, ale treba skontrolovať aj profil časti, rozloženie upevnení a spôsob spojenia s konkrétnym bubnom.

Čo môže znamenať nerovnomerné ukladanie hadice na bubne?|Príčinou môže byť poškodený bočný tanier, nakrivená os, opotrebovaný držiak bubna alebo príliš veľká vôľa v mechanizme. Oplatí sa skontrolovať celú zostavu, nielen samotnú hadicu.

Má prasknutá hrana bočného taniera význam pri práci bubna?|Áno. Poškodená hrana môže horšie viesť hadicu, spôsobovať jej zosúvanie do strany alebo vytvárať miesto trenia pri navíjaní.

Čo skontrolovať, ak nový tanier po montáži hádže?|Treba skontrolovať súososť bubna, stav upevňovacích bodov, poradie dištančných prvkov a to, či druhá strana bubna nie je deformovaná.

Oplatí sa pri výmene bočného taniera kontrolovať aj druhú stranu bubna?|Áno. Ak bol jeden tanier poškodený nárazom, preťažením alebo krivým navinutím, druhá strana bubna mohla tiež prebrať časť zaťaženia.

[/faq]
