Vačka 11,5

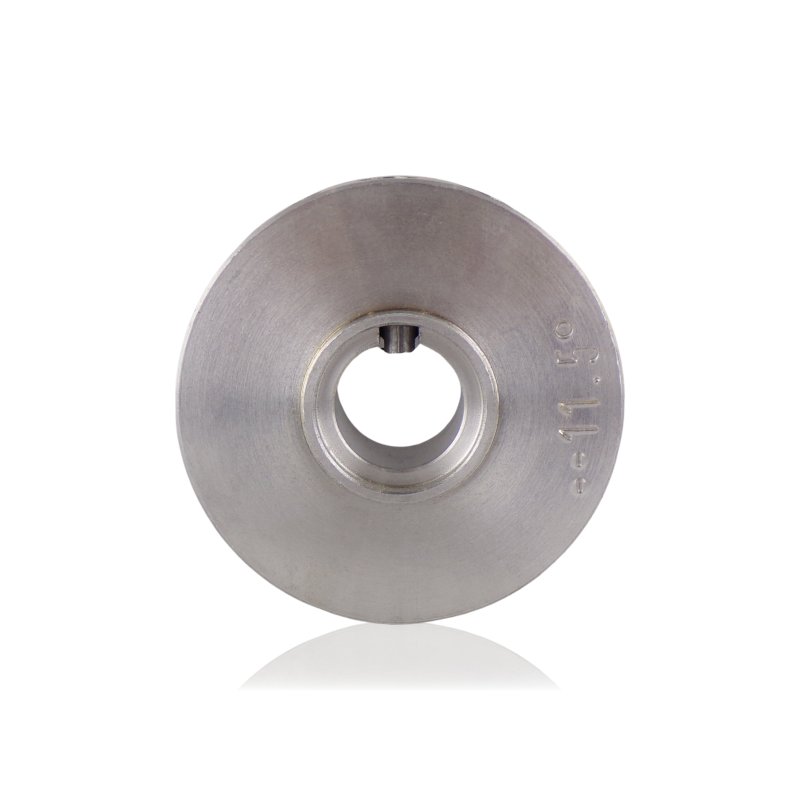

Vačka 410286115 s uhlom 11,5°, vyrobená z hliníka, je pohonným prvkom čerpadiel vysokotlakových umývačiek Kranzle línie Profi-Jet B – pasuje k modelom Profi-Jet B 13/150, Profi-Jet B 170 T a Profi-Jet B 200 T. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 11,5° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačiek Profi-Jet B 13/150, Profi-Jet B 170 T a Profi-Jet B 200 T. Jeden uhlový variant 11,5° pokrýva všetky tri modely tejto línie – čo znamená, že čerpadlá týchto modelov majú identickú geometriu vačkového uzla a rovnaký zdvih piestov, pričom sa od seba líšia inými parametrami alebo výbavou. Uhol 11,5° určuje výdatnosť a tlakovú charakteristiku čerpadla.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 410286115 a modelu umývačky – Profi-Jet B 13/150, Profi-Jet B 170 T alebo Profi-Jet B 200 T. Uhol 11,5° je spoločný pre všetky tri modely tejto línie, čo potvrdzuje zameniteľnosť v ich rámci. Neprenášajte túto zameniteľnosť na iné modely línie Profi-Jet B bez potvrdenia referenčného čísla.

Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Vačka pre čerpadlá vysokotlakových umývačiek Kranzle Profi-Jet B 13/150, Profi-Jet B 170 T a Profi-Jet B 200 T, uhol 11,5°, hliníkové teleso. Nie je náhradou za vačky Profi TST (séria 40473) ani za iné vačky série 41028. Presný rozsah kompatibility overujte podľa referenčného čísla 410286115.

[faq]

Čím sa líši línia Profi-Jet B od Profi TST z hľadiska servisu a výberu dielov?|Profi TST (modely Profi 160/175/195 TST) sú stacionárne elektrické umývačky s čerpadlom AM (oceľová vahadlová doska, séria 40473), plunžermi 18mm a servisnými súpravami 41.049 1 a 41.748 1. Profi-Jet B je samostatná línia – so benzínovým motorom. Servisné diely oboch línií nie sú zameniteľné napriek podobnému obchodnému názvu. Pri servise Profi-Jet B identifikujte diely výlučne podľa referenčných čísel príslušných pre túto líniu.

Ako rozpoznať včasné opotrebenie hliníkovej vačky v čerpadlách Profi-Jet B, skôr ako sa objavia výrazné vibrácie?|Pri demontáži ložiskového balíka prezrite bežňu vačky v bočnom svetle – včasné opotrebovanie hliníka sa prejavuje matným, mierne vydlabaným povrchom v mieste kontaktu s ložiskom, ešte pred vznikom výrazných rýh. Skontrolujte otáčanie opierkového ložiska ručne – odpor alebo škriekanie poukazuje na poškodenie jedného z dielov. Posúďte aj styk hliníka s oceľovými dielmi balíka z hľadiska galvanickej korózie pri stopách vlhkosti v telese čerpadla – pri benzínových motoroch vystavených premenlivým terénnym podmienkam je riziko vlhkosti v telese vyššie ako pri stacionárnych elektrických umývačkách.

[/faq]
