Ložiskový balík 3-dielny

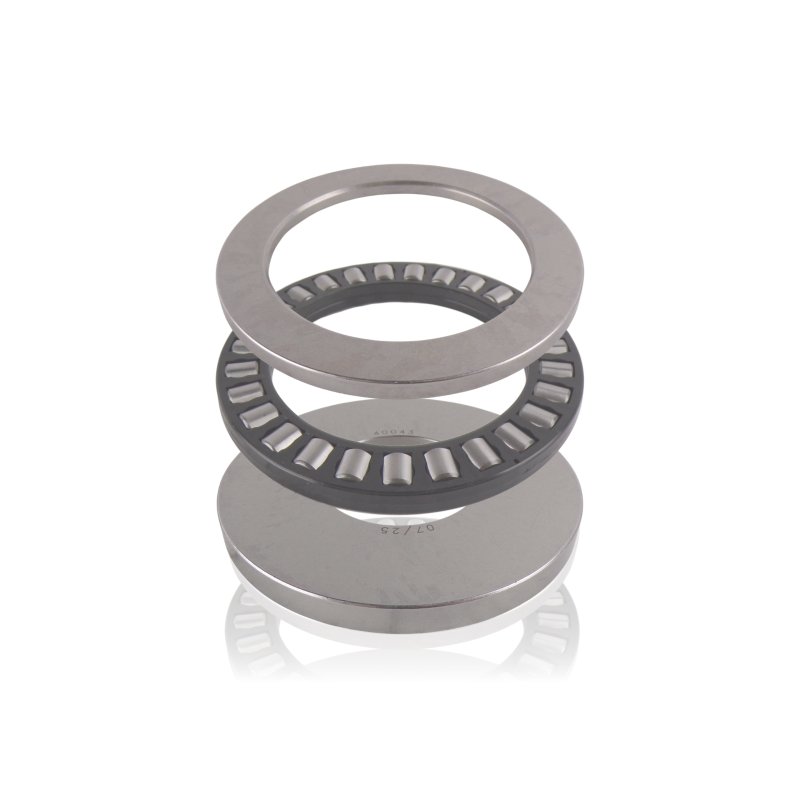

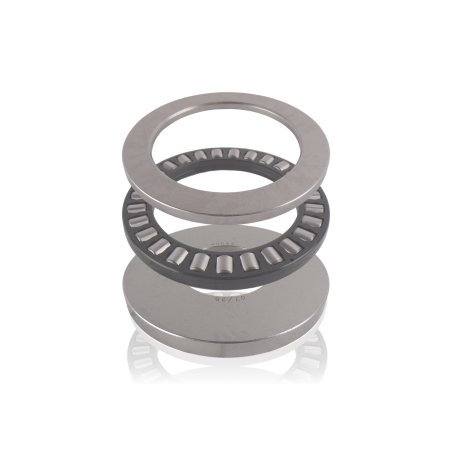

Súprava 40524 je ložiskový balík pre vačku čerpadla vysokotlakovej umývačky Kranzle, zložený z troch dielov: podložky, kotúča a valčekového ložiska. Balík je osadený na hriadeli čerpadla spolu s vačkou – valčekové ložisko sa opiera o pracovný povrch vačky a prenáša jej pohyb na piesty, podložka a kotúč určujú správnu axiálnu polohu celej sústavy. Pravdepodobne ide o rovnaký ložiskový balík, ktorý spolupracuje s každým zo štyroch uhlových variantov vačky popísaných vyššie (9,5°, 10,8°, 12,0°, 12,75°) – to si však vyžaduje potvrdenie na demontovanom čerpadle.

Použitie

Balík sa montuje na hriadeľ čerpadla, priamo pri vačke. Valčekové ložisko sa pri každej otáčke kotúľa po pracovnom povrchu vačky a prenáša kolísavý pohyb na piesty vo valcoch. Kotúč a podložka v balíku zabezpečujú správne axiálne vyrovnanie ložiska voči vačke – bez tohto vyrovnania by bol kontakt ložiska s vačkou nerovnomerný, čo by urýchlilo opotrebovanie oboch dielov.

Vymieňa sa pri oprave vačkového uzla – najčastejšie spolu s vačkou, keď oba diely vykazujú spoločné stopy opotrebovania, alebo samostatne, keď je vačka funkčná a problém spočíva výlučne v ložisku.

Príznaky – kedy vymeniť

• Škriekanie alebo odpor pri ručnom otáčaní valčekového ložiska po demontáži – poukazuje na poškodenie valivých elementov alebo bežne ložiska.
• Vibrácie alebo nepravidelný rytmus práce čerpadla pri funkčnej vačke – naznačujú opotrebenie samotného ložiskového balíka, nie pracovného povrchu vačky.
• Axiálna vôľa v balíku po namontovaní na hriadeľ – opotrebovaná alebo poškodená podložka či kotúč, ktoré nezabezpečujú správne dosadnutie ložiska na vačku.
• Viditeľné zadretie, sfarbenie od prehriatia alebo vylomené valivé elementy ložiska – dôsledok dlhodobej prevádzky bez mazania alebo so znečisteným olejom čerpadla.
• Nerovnomerné stopy opotrebovania na vačke koncentrované v jednom mieste bežne – môžu poukazovať na nesprávne vyrovnanie ložiskového balíka, nielen na opotrebenie samotnej vačky.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 40524.

Pri výmene balíka vždy zhodnoťte stav vačky, s ktorou spolupracuje – oba diely sa opotrebúvajú spoločne. Ak má vačka viditeľné stopy zadretia alebo nerovnomerného opotrebovania bežne, výmena samotného ložiskového balíka bez vačky málokedy obnoví plnú funkčnosť uzla.

Tri diely balíka (podložka, kotúč, ložisko) sa predávajú ako jedna súprava pod číslom 40524 – nie je potrebné ich vyberať samostatne, pokiaľ nevzniká potreba vymeniť len jeden z nich pri dvoch funkčných ostatných.

[faq]

Ako rozlíšiť, či hluk alebo vibrácie čerpadla pochádzajú z ložiska balíka, alebo zo samotnej vačky?|Po demontáži oddeľte oba diely a skontrolujte každý samostatne. Valčekové ložisko otočte ručne mimo čerpadla – škriekanie, odpor alebo citeľná vôľa poukazujú na jeho opotrebenie nezávisle od stavu vačky. Vačku prezrite v bočnom svetle – matné opotrebovanie, ryhy alebo vyhĺbenia na bežni poukazujú na jej opotrebenie nezávisle od stavu ložiska. Často sa oba diely opotrebúvajú spoločne, ale samostatné posúdenie umožňuje vyhnúť sa zbytočnej výmene funkčného dielu.

Možno podložku alebo kotúč z balíka 40524 vymeniť samostatne, ak je poškodené len ložisko?|Súprava 40524 sa predáva ako kompletná súprava troch dielov. Ak je pri demontáži podložka a kotúč v dobrom stave a poškodené je výlučne ložisko – teoreticky možno zvážiť výmenu len ložiska, pokiaľ je dostupné ako samostatný diel. V praxi je pri otvorenom vačkovom uzle náklad na celý balík zvyčajne malý v porovnaní s nákladmi na prácu pri opätovnej demontáži o niekoľko mesiacov neskôr, ak by sa ostatné diely opotrebovali rýchlejšie, ako sa očakávalo.

Akú úlohu hrá kotúč v balíku, ak by na prenos pohybu z vačky postačovalo samotné valčekové ložisko?|Valčekové ložisko prenáša rotačno-kolísavý pohyb z povrchu vačky, ale potrebuje stabilnú, plochú opornú plochu na svojej druhej strane – túto funkciu plní kotúč. Bez kotúča by sa ložisko opieralo priamo o iný konštrukčný prvok, čo by mohlo viesť k nerovnomernému tlaku a urýchlenému opotrebovaniu. Kotúč rozkladá tento tlak rovnomerne, analogicky k prítlačným kotúčom používaným v piestovej pružinovej sústave.

Ako spoznať, že ložiskový balík bol pri predchádzajúcej montáži nesprávne dotiahnutý, aj keď sú všetky diely fyzicky funkčné?|Skontrolujte stopy opotrebovania na vačke – nerovnomerné, v jednom sektore bežne koncentrované opotrebovanie naznačuje, že ložisko sa nedotýkalo povrchu vačky rovnomerne po celom obvode, čo zvyčajne vyplýva z nesprávneho dotiahnutia balíka pri montáži. Skontrolujte tiež, či podložka a kotúč ležia po zložení na hriadeli rovno bez axiálnej vôle – akýkoľvek citeľný pohyb pozdĺž osi poukazuje na nedostatočné dotiahnutie. Pri opätovnej montáži dotahujte podľa momentu predpísaného pre dané spojenie, ak to dokumentácia uvádza.

[/faq]
