Łożysko Rolkowe 3-częściowe

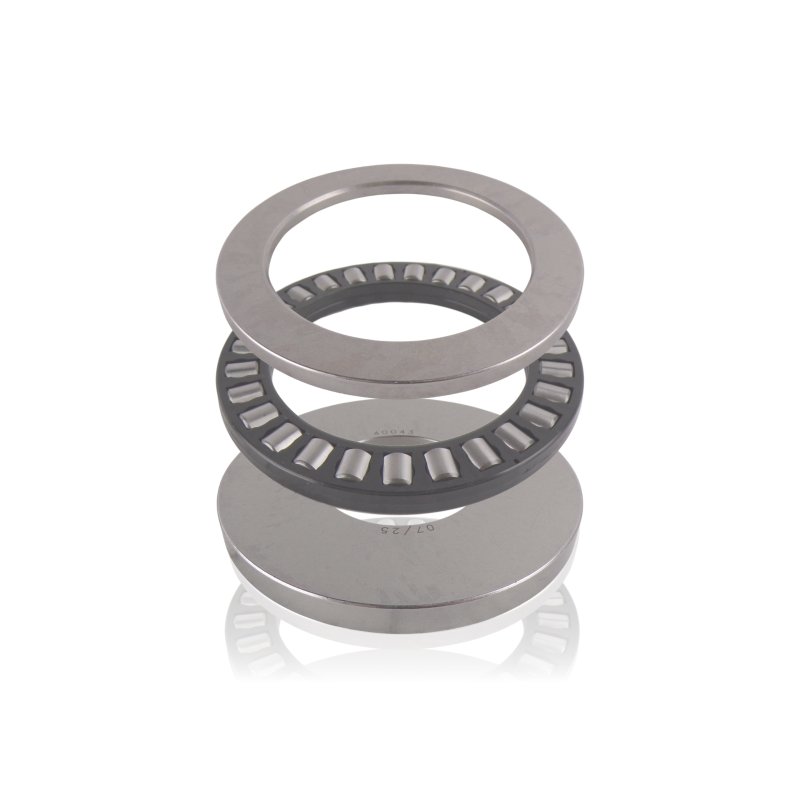

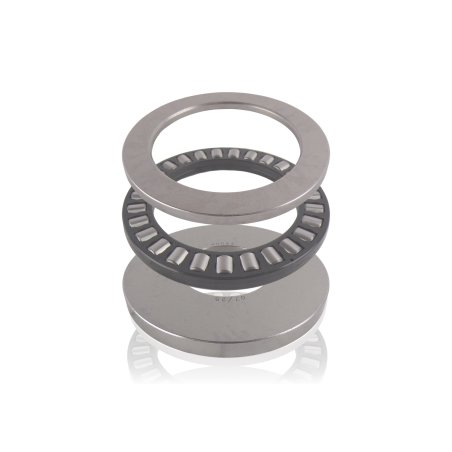

Zestaw 40524 to pakiet łożyskowy do krzywki pompy myjki ciśnieniowej Kranzle, składający się z trzech elementów: podkładki, tarczy i łożyska rolkowego. Pakiet osadzony jest na wale pompy razem z krzywką – łożysko rolkowe opiera się o powierzchnię roboczą krzywki i przenosi jej ruch na tłoki, podkładka i tarcza ustalają właściwe położenie osiowe całego układu. To prawdopodobnie ten sam pakiet łożyskowy, który współpracuje z każdym z czterech wariantów kątowych krzywki opisanych wcześniej (9,5°, 10,8°, 12,0°, 12,75°) – wymaga to jednak potwierdzenia na demontowanej pompie.

Zastosowanie

Pakiet montowany jest na wale pompy, bezpośrednio przy krzywce. Łożysko rolkowe toczy się po powierzchni roboczej krzywki przy każdym jej obrocie, przenosząc ruch wahliwy na tłoki w cylindrach. Tarcza i podkładka w pakiecie zapewniają prawidłowe osiowe ustawienie łożyska względem krzywki – bez tego ustawienia kontakt łożyska z krzywką byłby nierównomierny, co przyspieszałoby zużycie obu elementów.

Wymieniany podczas naprawy węzła krzywkowego – najczęściej razem z krzywką, gdy oba elementy wykazują wspólne ślady zużycia, lub samodzielnie gdy krzywka jest sprawna, a problem leży wyłącznie w łożysku.

Objawy – kiedy warto wymienić

• Chrzęst lub opór przy ręcznym obróceniu łożyska rolkowego po demontażu – wskazuje na uszkodzenie elementów tocznych lub bieżni łożyska.
• Wibracje lub nieregularny rytm pracy pompy przy sprawnej krzywce – sugerują zużycie samego pakietu łożyskowego, nie powierzchni roboczej krzywki.
• Luz osiowy w pakiecie po zamontowaniu na wale – zużyta lub uszkodzona podkładka bądź tarcza, niezapewniająca właściwego dosunięcia łożyska do krzywki.
• Widoczne zatarcie, przebarwienia od przegrzania lub wyłamane elementy toczne łożyska – efekt długotrwałej pracy bez smarowania lub przy zanieczyszczonym oleju pompy.
• Nierówne ślady zużycia na krzywce skoncentrowane w jednym miejscu bieżni – mogą wskazywać na nieprawidłowe ustawienie pakietu łożyskowego, nie tylko na zużycie samej krzywki.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 40524.

Przy wymianie pakietu zawsze oceniaj stan krzywki, z którą współpracuje – oba elementy zużywają się wspólnie. Jeśli krzywka ma widoczne ślady zatarcia lub nierównego zużycia bieżni, wymiana tylko pakietu łożyskowego bez krzywki rzadko przywraca pełną sprawność węzła.

Trzy elementy pakietu (podkładka, tarcza, łożysko) sprzedawane są jako jeden zestaw pod numerem 40524 – nie ma potrzeby dobierania ich osobno, o ile nie zachodzi potrzeba wymiany tylko jednego z nich przy dwóch sprawnych pozostałych.

[faq]

Jak rozróżnić, czy hałas lub wibracje pompy wynikają z łożyska pakietu, czy z samej krzywki?|Po demontażu rozdziel oba elementy i sprawdź każdy osobno. Łożysko rolkowe obróć ręcznie poza pompą – chrzęst, opór lub wyczuwalny luz wskazują na jego zużycie niezależnie od stanu krzywki. Krzywkę obejrzyj w świetle bocznym – matowe wytarcie, rysy lub wgłębienia na bieżni wskazują na jej zużycie niezależnie od stanu łożyska. Często oba elementy zużywają się razem, ale rozdzielna ocena pozwala uniknąć niepotrzebnej wymiany sprawnego elementu.

Czy podkładkę lub tarczę z pakietu 40524 można wymienić osobno, jeśli tylko łożysko jest uszkodzone?|Zestaw 40524 sprzedawany jest jako komplet trzech elementów. Jeśli przy demontażu podkładka i tarcza są w dobrym stanie, a uszkodzone jest wyłącznie łożysko – teoretycznie można rozważyć wymianę tylko łożyska, o ile dostępne jest ono jako oddzielna część. W praktyce przy otwartym węźle krzywkowym koszt całego pakietu jest zwykle niewielki w porównaniu do kosztu robocizny ponownego demontażu za kilka miesięcy, gdyby pozostałe elementy okazały się zużyte szybciej niż oczekiwano.

Jaką rolę odgrywa tarcza w pakiecie, jeśli łożysko rolkowe samo wystarczyłoby do przenoszenia ruchu z krzywki?|Łożysko rolkowe przenosi ruch obrotowo-wahliwy z powierzchni krzywki, ale potrzebuje stabilnej, płaskiej powierzchni oporowej po swojej drugiej stronie – tę funkcję pełni tarcza. Bez tarczy łożysko opierałoby się bezpośrednio o inny element konstrukcyjny, co mogłoby prowadzić do nierównomiernego nacisku i przyspieszonego zużycia. Tarcza rozkłada ten nacisk równomiernie, analogicznie do tarcz dociskowych stosowanych w układzie sprężynowym tłoka.

Po czym poznać, że pakiet łożyskowy był źle dociśnięty przy poprzednim montażu, nawet jeśli wszystkie elementy są fizycznie sprawne?|Sprawdź ślady zużycia na krzywce – nierównomierne, skoncentrowane w jednym sektorze bieżni wytarcie sugeruje, że łożysko nie dotykało powierzchni krzywki równomiernie na całym obwodzie, co zwykle wynika z nieprawidłowego dociśnięcia pakietu przy montażu. Sprawdź też, czy podkładka i tarcza leżą płasko bez luzu osiowego po złożeniu na wale – każdy wyczuwalny ruch wzdłuż osi wskazuje na niewystarczające dociśnięcie. Przy ponownym montażu dokręcaj zgodnie z momentem właściwym dla danego połączenia, jeśli dokumentacja go podaje.

[/faq]
