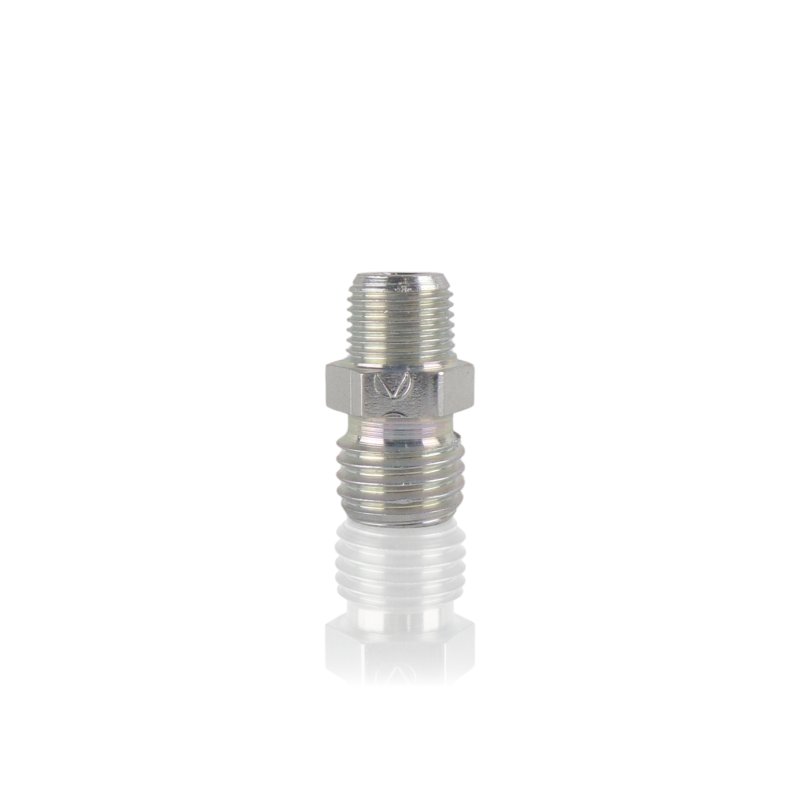

Nypel Łączący Blok z Pompą R1/8" - M12x1,5

Nypel 405911 to prosta złączka hydrauliczna Ermeto w wykonaniu cynkowanym, łącząca blok zaworowy z pompą myjki ciśnieniowej Kranzle. Od strony bloku zaworowego lub pompy wkręca się gwintem zewnętrznym stożkowym R1/8" (BSPT), od strony przewodu hydraulicznego przyjmuje rurkę 6mm przez złączkę Ermeto z gwintem M12x1,5. Powłoka cynkowa zapewnia ochronę antykorozyjną w środowisku pracy myjki ciśnieniowej - przy stałym kontakcie z wodą i detergentami.

Zastosowanie

Nypel montowany jest między blokiem zaworowym a pompą jako element połączenia hydraulicznego przenoszącego wodę pod ciśnieniem roboczym. Gwint stożkowy R1/8" uszczelnia się samym gwintem przy dokręceniu - bez dodatkowej uszczelki czołowej, co jest cechą charakterystyczną gwintów stożkowych BSPT. Strona Ermeto 6mm łączy nypel z metalową rurką hydrauliczną o średnicy zewnętrznej 6mm, przy czym M12x1,5 to gwint nakrętki Ermeto dociskającej złączkę oprawkową na rurce do korpusu nypla.

Wymieniany przy uszkodzeniu gwintu, nieszczelności połączenia lub korozji korpusu przekraczającej możliwości renowacji.

Objawy - kiedy warto wymienić

• Wyciek wody przy gwincie R1/8" po stronie bloku - gwint stożkowy nie uszczelnia się prawidłowo przy uszkodzonych lub ześlizgniętych zwojach.
• Wyciek po stronie Ermeto przy dokręconej nakrętce M12x1,5 - uszkodzona oprawka złączki na rurce lub skorodowane gniazdo Ermeto w korpusie nypla.
• Korozja korpusu przekraczająca powłokę cynkową - wżery lub pęknięcia widoczne na korpusie nypla, szczególnie w miejscach styku z wodą roboczą.
• Odkształcony lub ześlizgnięty klucz sześciokąt na korpusie nypla - niemożność pewnego odkręcenia bez ryzyka uszkodzenia bloku zaworowego.

Jak dobrać właściwy element

Cztery parametry muszą być zgodne jednocześnie: typ złączki Ermeto (prosta, nie kątowa), gwint stożkowy R1/8" zewnętrzny po stronie bloku, rozmiar rurki 6mm i gwint nakrętki Ermeto M12x1,5. Zmiana któregokolwiek oznacza inną część.

Najczęstsze pomyłki przy zamawianiu:

R1/8" stożkowy (BSPT) vs G1/8" walcowy (BSPP) - oba mają identyczny skok gwintu i niemal identyczną średnicę zewnętrzną, a różnią się kątem zbieżności. Gwint stożkowy BSPT wkręcony w otwór walcowy BSPP nie uszczelni się prawidłowo nawet przy użyciu taśmy PTFE. Przed zamówieniem sprawdź typ gwintu w otworze bloku zaworowego - przy gwincie stożkowym wkręcany element wchodzi coraz ciaśniej po kilku zwojach, przy walcowym opór jest jednostajny.

Złączka prosta vs kątowa - Ermeto 6mm występuje w wersjach prostych i kątowych (90°, 45°). Nypel 405911 to wersja prosta - jeśli geometria instalacji wymaga zmiany kierunku przewodu, potrzebna jest inna część.

Identyfikuj po numerze referencyjnym 405911 lub pełnym oznaczeniu R1/8" AG konisch × Ermeto 6mm (M12x1,5).

Kompatybilność

Element połączenia hydraulicznego w pompach myjek ciśnieniowych Kranzle. Gwint bloku: R1/8" zewnętrzny stożkowy (BSPT). Przyłącze przewodu: Ermeto 6mm, nakrętka M12x1,5. Wykonanie: prosta złączka Ermeto, cynk. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 405911.

[faq]

Co to jest złączka Ermeto i czym różni się od zwykłego nypla z gwintem po obu stronach?|Złączka Ermeto (system EO - Ermeto Original) to hydrauliczny system połączeń rurek metalowych, w którym szczelność uzyskuje się przez mechaniczne odkształcenie oprawki (ferrule) na rurce przy dokręceniu nakrętki. W przeciwieństwie do złączek gwintowanych po obu stronach, Ermeto nie wymaga gwintu na samej rurce - wystarczy równo przycięty koniec rurki 6mm bez żadnej obróbki gwintowej. Połączenie Ermeto jest wielokrotnie rozbieralne i utrzymuje szczelność przy wysokich ciśnieniach roboczych typowych dla pomp myjek ciśnieniowych.

Czym różni się gwint stożkowy R1/8" od walcowego G1/8" i jak sprawdzić który jest w bloku zaworowym?|Gwint stożkowy BSPT (R) uszczelnia się na zwojach gwintu przez ich odkształcenie przy dokręceniu - element wchodzi coraz ciaśniej z każdym kolejnym zwojem. Gwint walcowy BSPP (G) ma stałą średnicę na całej długości i wymaga uszczelki czołowej lub O-ringa. Przy wkręcaniu wkładki bez uszczelki: jeśli po 2-3 zwojach wchodzi coraz trudniej - gwint stożkowy; jeśli opór jest jednostajny do końca - walcowy. Nigdy nie montuj gwintu stożkowego bez taśmy PTFE lub pasty uszczelniającej do gwintów stożkowych.

Czy przy montażu nypla z gwintem stożkowym R1/8" stosuje się taśmę PTFE, pastę, czy nic?|Gwint stożkowy R1/8" uszczelnia się przez odkształcenie zwojów, ale przy połączeniach w układach ciśnieniowych wody zalecane jest stosowanie taśmy PTFE lub pasty do gwintów hydraulicznych jako dodatkowego uszczelnienia i poślizgu ułatwiającego montaż. Taśmę PTFE nawiń zgodnie z kierunkiem gwintu - 2-3 warstwy wystarczą. Nie nawijaj taśmy na gwint stożkowy zbyt grubo, bo można zniekształcić geometrię uszczelnienia i utrudnić demontaż. Pasty uszczelniające do gwintów hydraulicznych są wygodniejszą alternatywą, szczególnie przy trudno dostępnych połączeniach.

Co oznacza cynk na złączce hydraulicznej i jak długo chroni przed korozją w warunkach pracy myjki?|Cynk ( passivat) to cynkowanie elektrolityczne z chromianowaniem pasywującym, dające warstwę ochronną od kilku do kilkudziesięciu mikrometrów. W warunkach myjki ciśnieniowej - stały kontakt z wodą, detergentami i zmienne temperatury - ochrona cynkowa wytrzymuje kilka do kilkunastu lat przy normalnej eksploatacji. Pierwsze oznaki korozji to biały nalot tlenkowy na powierzchni (korozja cynku), przed pojawieniem się rdzy na stali bazowej. Przy stałym zanurzeniu w wodzie lub kontakcie z agresywnymi środkami czyszczącymi żywotność powłoki jest krótsza - obserwuj stan korpusu nypla przy każdym serwisie pompy.

Jak bezpiecznie odkręcić nypel z bloku zaworowego, jeśli jest mocno zapieczony, nie uszkadzając gwintu w bloku?|Przed odkręceniem namocz złącze środkiem penetrującym i odczekaj kilkanaście minut. Używaj klucza płaskiego lub nasadowego ściśle dopasowanego do sześciokątu nypla - zbyt duży klucz ześlizgnie się i uszkodzi krawędzie sześciokątu. Przy mocno zapieczonym nyplu delikatnie postukaj w korpus przez miękką podkładkę, żeby wstrząs pomógł przełamać osad. Nie podgrzewaj palnikiem elementów bloku zaworowego pompy - plastikowe uszczelnienia w pobliżu mogą ulec uszkodzeniu. Jeśli sześciokąt jest już uszkodzony, użyj klucza do uszkodzonych nakrętek lub szczypcami samozaciskowymi - z osłoną na korpus, żeby nie porysować gwintu.

[/faq]
