Vedenie piestu gombíka regulácie tlaku 8mm

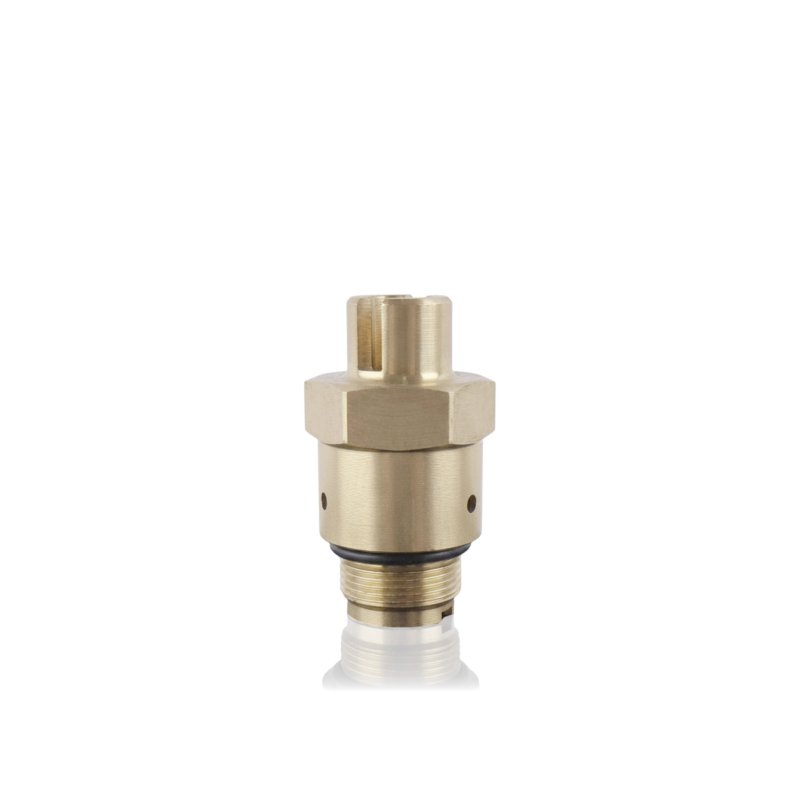

Diel 42105 je vedenie s otvorom 8mm tvoriacim teleso mechanizmu gombíka regulácie tlaku v regulačnom ventile čerpadla vysokotlakovej umývačky Kranzle. Vedie riadiaci piest (Steuerkolben 14134) pozdĺž osi gombíka regulácie, zabezpečujúc jeho priamočiary pohyb pri každom otočení gombíka meniaceho napätie pružiny ventilu. Presnosť vedenia piestu vo vedení priamo určuje stabilitu a opakovateľnosť nastaveného pracovného tlaku – vôľa vo vedení spôsobuje nestabilnú reguláciu napriek funkčným tesneniami a pružine. Diel je súčasťou sady regulačného ventilu 40490 ako jeden z 13 dielov kompletu.

Použitie

Vedenie sa montuje do telesa regulačného ventilu ako sedlo pre riadiaci piest 14134, centrálne pod nastavovacím gombíkom (Handrad 40457). Pri otočení gombíka sa mení predpätie čiernej pružiny ventilu (14125) – pružina, pritláčaná prítlačným kotúčom (14126), posúva riadiaci piest vo vnútri vedenia. Vedenie udržiava piest na osi pohybu a nepripúšťa jeho bočné vychýlenie, ktoré by narušilo tesnenie Parbaksami 16mm (13159) a 8mm (14123). Ihličkové ložisko (14146) namontované nad vedením umožňuje plynulé otáčanie gombíka pod zaťažením pružiny.

Vymieňa sa pri mechanickom poškodení vedenia, nadmernej vôli piestu v otvore 8mm alebo keď je regulácia tlaku gombíkom nestabilná napriek funkčným tesneniami a pružine ventilu.

Príznaky – kedy vymeniť

• Nestabilný pracovný tlak napriek správne nastavenému gombíku – vôľa piestu vo vedení 8mm spôsobuje jeho bočné vychýlenie a nerovnomerné tesnenie pri každom zdvihu.
• Tlak sa mení samovoľne pri nedotknutom gombíku – nadmerná vôľa vedenia umožňuje piestuu pohybovať sa nezávisle od polohy gombíka.
• Viditeľné ryhy alebo stopy zadretia na povrchu otvoru 8mm vedenia – bežňa piestu je nerovná, čo generuje odpor alebo vôľu v rôznych fázach zdvihu.
• Únik vody pri regulačnom ventile napriek novým tesneniami Parbaks – deformované vedenie neudržiava tesnenia v správnej axiálnej polohe.
• Prasknutie alebo deformácia telesa vedenia viditeľná pri demontáži sady gombíka.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 42105 a rozmeru otvoru 8mm. Vedenie 42105 je špecifické pre regulačný ventil čerpadla Kranzle – označenie „spezial" poukazuje na geometriu nedostupnú v katalógoch štandardných hydraulických vedení.

Pri výmene samotného vedenia súčasne posúďte stav riadiaceho piestu 14134 – bočná vôľa vyplýva z opotrebovania oboch dielov pracujúcich v páre. Ak piest vykazuje stopy zadretia alebo korózie, výmena výlučne vedenia neobnoví stabilnú reguláciu. Pri pokročilom opotrebovaní uzla je kompletná sada 40490 spoľahlivejším riešením ako samostatné vyhľadávanie jednotlivých dielov.

Kompatibilita

Vedenie piestu mechanizmu gombíka regulácie tlaku pre regulačný ventil čerpadiel vysokotlakových umývačiek Kranzle. Otvor vedenia: 8mm. Diel sady 40490. Spolupracuje s: riadiacim piestom 14134, Parbaksom 16mm (13159), Parbaksom 8mm (14123), čiernou pružinou ventilu 14125, prítlačným kotúčom pružiny 14126, ihličkovým ložiskom 14146, gombíkom 40457. Presný rozsah kompatibility overujte podľa referenčného čísla 42105.

[faq]

Prečo otáčanie gombíka regulácie tlaku nemení tlak rovnomerne – môže to byť vedenie?|Áno – nerovnomerná odozva na otáčanie gombíka je klasickým príznakom vôle piestu vo vedení. Pri bočnej vôli sa piest nepohybuje axiálne proporcionálne k otáčaniu gombíka, ale „skáče" medzi polohami. Prejavuje sa to tlakovými skokmi pri plynulom otáčaní gombíka alebo mŕtvou zónou, kde otáčanie nemá efekt. Po demontáži gombíka skontrolujte vedenie a piest – vôľa citeľná rukou pri pohybovaní piestom v otvore 8mm vedenia potvrdzuje opotrebovanie.
