Korpus Regulatora Ciśnienia 8mm

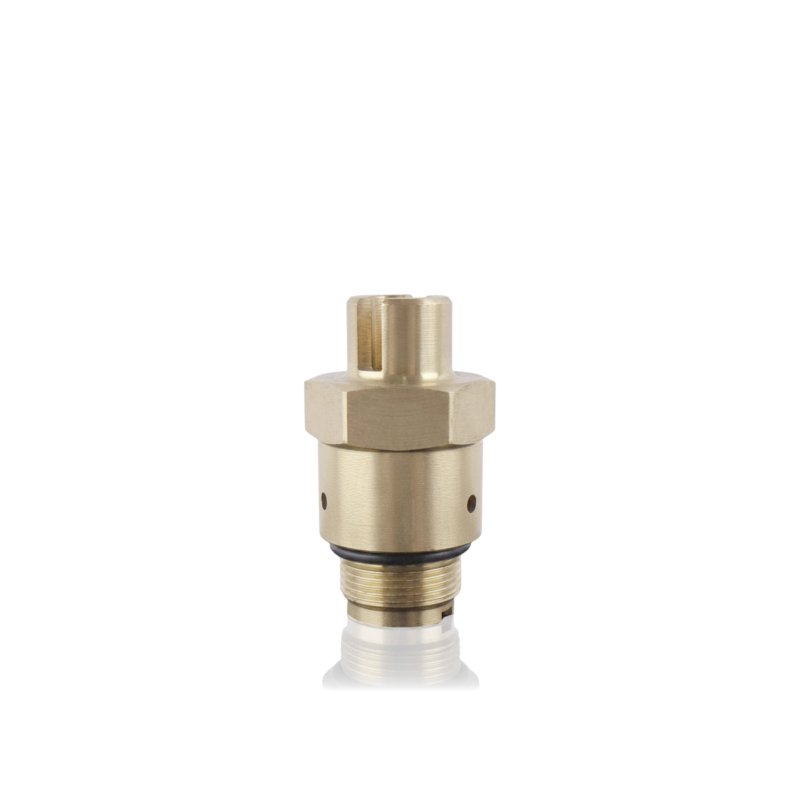

Element 42105 to prowadnica o otworze 8mm stanowiąca korpus mechanizmu pokrętła regulacji ciśnienia w zaworze regulacyjnym pompy myjki ciśnieniowej Kranzle. Prowadzi tłok sterujący (Steuerkolben 14134) w osi pokrętła regulacyjnego, zapewniając jego prostoliniowy ruch przy każdym obrocie pokrętła zmieniającym napięcie sprężyny zaworu. Precyzja prowadzenia tłoka w prowadnicy bezpośrednio przekłada się na stabilność i powtarzalność nastawionego ciśnienia roboczego – luz w prowadnicy daje niestabilną regulację mimo sprawnych uszczelek i sprężyny. Element wchodzi w skład zestawu zaworu regulacyjnego 40490 jako jeden z 13 elementów kompletu.

Zastosowanie

Prowadnica montowana jest w korpusie zaworu regulacyjnego jako gniazdo dla tłoka sterującego 14134, centralnie pod pokrętłem regulacyjnym (Handrad 40457). Przy obróceniu pokrętła zmienia się wstępne napięcie sprężyny zaworu czarnej (14125) – sprężyna dociskana przez tarczę dociskową (14126) przesuwa tłok sterujący wewnątrz prowadnicy. Prowadnica utrzymuje tłok w osi ruchu i nie dopuszcza do jego bocznego wychylenia, które zaburzałoby uszczelnienie Parbaksami 16mm (13159) i 8mm (14123). Łożysko igiełkowe (14146) zamontowane nad prowadnicą umożliwia płynny obrót pokrętła pod obciążeniem sprężyny.

Wymieniany przy mechanicznym uszkodzeniu prowadnicy, nadmiernym luzie tłoka w otworze 8mm lub gdy regulacja ciśnienia pokrętłem jest niestabilna mimo sprawnych uszczelek i sprężyny zaworu.

Objawy – kiedy warto wymienić

• Niestabilne ciśnienie robocze mimo prawidłowego ustawienia pokrętła – luz tłoka w prowadnicy 8mm powoduje jego boczne wychylenie i nierównomierne uszczelnienie przy każdym skoku.
• Ciśnienie zmienia się samoistnie przy nienaruszonym pokrętle – nadmierny luz prowadnicy pozwala tłokowi przemieszczać się niezależnie od pozycji pokrętła.
• Widoczne rysy lub zatarcie na powierzchni otworu 8mm prowadnicy – bieżnia tłoka jest nierówna, co generuje opór lub luz w różnych fazach skoku.
• Wyciek wody przy zaworze regulacyjnym mimo nowych uszczelek Parbaks – odkształcona prowadnica nie utrzymuje uszczelek w prawidłowej pozycji osiowej.
• Pęknięcie lub odkształcenie korpusu prowadnicy widoczne przy demontażu zestawu pokrętła.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 42105 i wymiarze otworu 8mm. Prowadnica 42105 jest elementem specyficznym dla zaworu regulacyjnego pompy Kranzle – oznaczenie „spezial" wskazuje na geometrię niedostępną w katalogach standardowych prowadnic hydraulicznych.

Przy wymianie samej prowadnicy oceń jednocześnie stan tłoka sterującego 14134 – luz boczny wynika ze zużycia obu elementów pracujących w parze. Jeśli tłok ma ślady zatarcia lub korozji, wymiana wyłącznie prowadnicy nie przywróci stabilnej regulacji. Przy zaawansowanym zużyciu węzła kompletny zestaw 40490 jest pewniejszym rozwiązaniem niż dobieranie poszczególnych elementów osobno.

Kompatybilność

Prowadnica tłoka mechanizmu pokrętła regulacji ciśnienia do zaworu regulacyjnego pomp myjek ciśnieniowych Kranzle. Otwór prowadnicy: 8mm. Element zestawu 40490. Współpracuje z: tłokiem sterującym 14134, Parbaksem 16mm (13159), Parbaksem 8mm (14123), sprężyną zaworu czarną 14125, tarczą dociskową sprężyny 14126, łożyskiem igiełkowym 14146, pokrętłem 40457. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 42105.

[faq]

Dlaczego obrót pokrętłem regulacji ciśnienia nie zmienia ciśnienia równomiernie – czy to może być prowadnica?|Tak – nierównomierna odpowiedź na obrót pokrętła to klasyczny objaw luzu tłoka w prowadnicy. Przy luzie bocznym tłok nie przemieszcza się osiowo proporcjonalnie do obrotu pokrętła, tylko „skacze" między pozycjami. Objawia się to skokami ciśnienia przy płynnym obrocie pokrętła lub martwą strefą, gdzie obrót nie daje efektu. Sprawdź prowadnicę i tłok po demontażu pokrętła – luz wyczuwalny ręcznie przy poruszaniu tłokiem w otworze 8mm prowadnicy potwierdza zużycie.

[/faq]
