Vačka 9,6

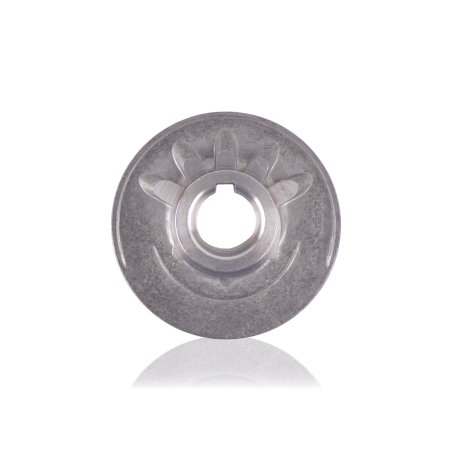

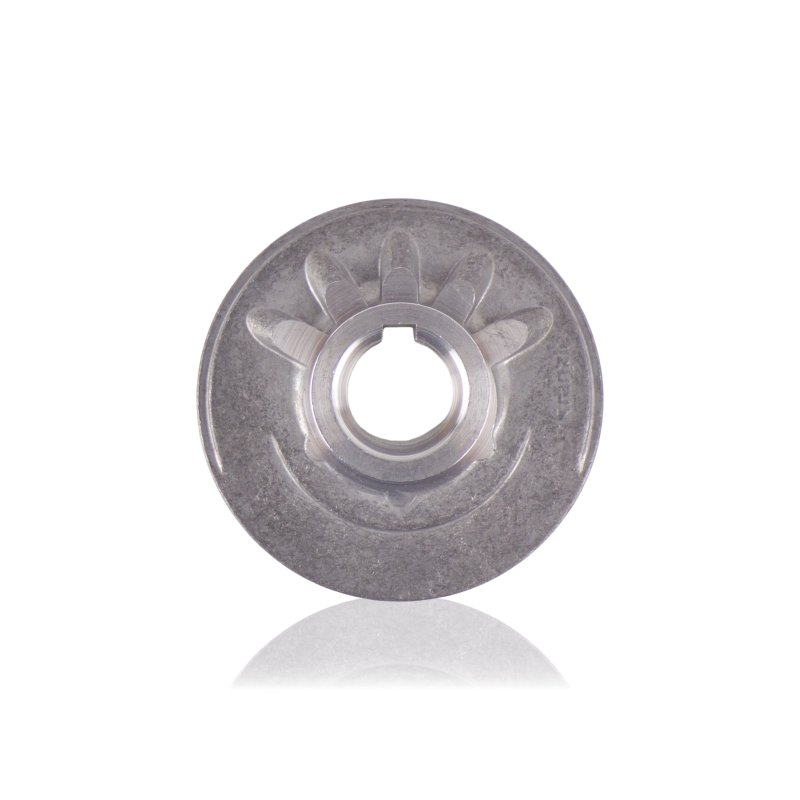

Vačka 4102896 s uhlom 9,6°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle 1152 TS/TST vo verzii bez škrtiacej clony. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 9,6° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb. Hliníkové teleso odlišuje tento diel od oceľových variantov vačiek používaných v iných sériách čerpadiel Kranzle.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačky 1152 TS/TST. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 9,6°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 9,6° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla. Určená pre verziu čerpadla bez škrtiacej clony – nepoužívajte v čerpadlách so škrtiacou clonou, kde sa vyžaduje iný variant vačky.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla 1152 TS/TST.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Viditeľná korózia alebo mechanické poškodenie hliníkového telesa – hliník v kontakte s vodou a čistiacimi prostriedkami môže pri poškodenom povrchu galvanicky korodovať, najmä v miestach styku s oceľovými dielmi ložiskového balíka.

Ako vybrať správny diel

Kľúčovým rozlíšením je verzia so škrtiacou clonou alebo bez nej – škrtiaca clona je prvok obmedzujúci prietok alebo tlak v konkrétnom bode hydraulického okruhu čerpadla. Pred objednaním potvrďte na demontovanom čerpadle, či sa v hydraulickom okruhu nachádza škrtiaca clona – jej prítomnosť alebo absencia je konštrukčnou vlastnosťou daného exempláru, nie výsledkom servisného zásahu.

Uhol 9,6° je blízky uhlu 9,5° používanému v čerpadle AQ (vačka 4052395) – ide o dva rôzne diely pre rôzne série čerpadiel. Nie sú zameniteľné ani pri tomto minimálnom uhlovom rozdiele.

Identifikujte podľa referenčného čísla 4102896. Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Vačka pre čerpadlo vysokotlakovej umývačky Kranzle, uhol 9,6°, verzia bez škrtiacej clony, hliníkové teleso. Presný rozsah kompatibility overujte podľa referenčného čísla 4102896.

[faq]

Sú vačka 9,6° (4102896) a vačka 9,5° (vačka AQ 4052395) prakticky rovnaké diely?|Nie – ide o dve rôzne vačky pre rôzne série čerpadiel. Rozdiel uhla 0,1° sa prejaví minimálne odlišným zdvihom piestov, ale predovšetkým obe vačky majú inú geometriu osadenia na hriadeli a môžu mať iné vonkajšie rozmery. Sériové číslo (41028 vs 40523) a model čerpadla (1152 TS/TST vs AQ) sú rôzne – zámena nie je prípustná ani pri tomto zdanlivo minimálnom uhlovom rozdiele.

Ako rozpoznať včasné opotrebenie hliníkovej vačky, skôr ako sa objavia výrazné vibrácie?|Hliník je mäkší ako oceľ, preto sa včasné opotrebenie bežne prejavuje skôr ako matné, mierne vydlabané stopy v mieste kontaktu s ložiskom – ešte pred vznikom rýh. Prezrite bežňu v bočnom svetle po demontáži ložiskového balíka. Skontrolujte tiež, či sa opierkové ložisko pri ručnom otáčaní rovnomerne kotúľa po bežni – odpor alebo škriekanie poukazuje na poškodenie jedného z dielov. Pri hliníkovej bežni v kontakte s oceľovým ložiskom skontrolujte aj stopy galvanickej korózie v miestach styku – voda alebo vlhkosť v tejto oblasti urýchľuje opotrebovanie pri priamom kontakte kovov.

[/faq]
