Krzywka 9,6

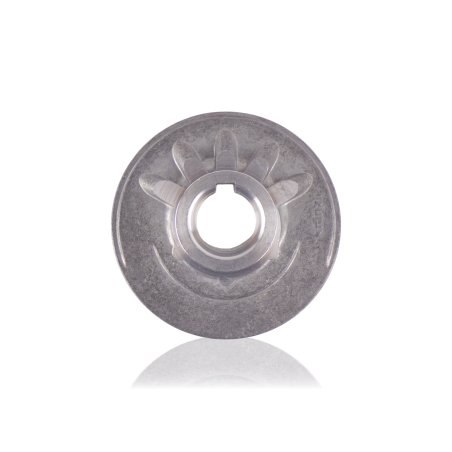

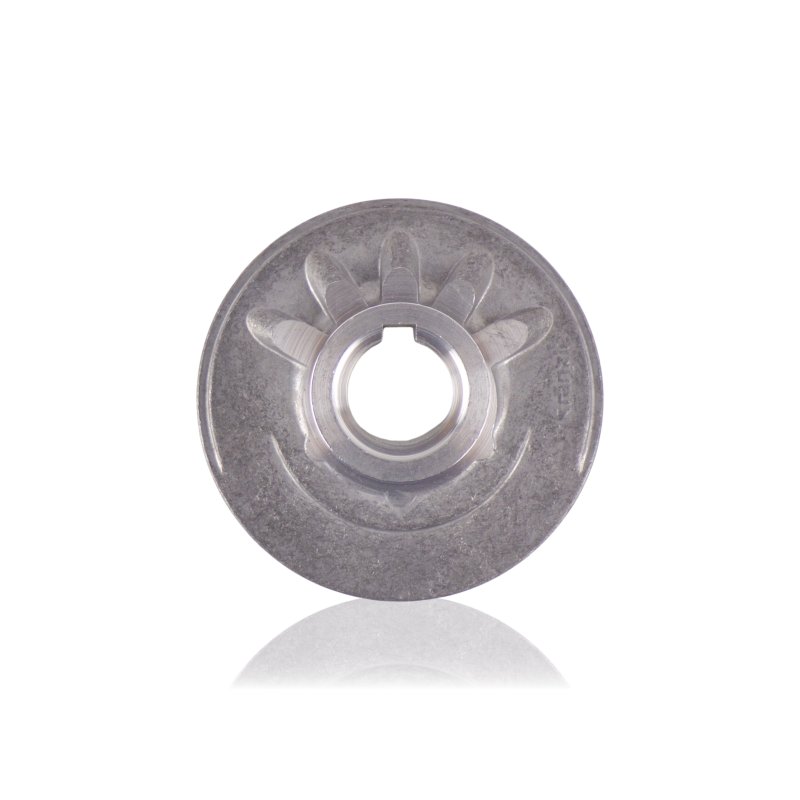

Krzywka 4102896 o kącie 9,6° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle 1152 TS/TST w wersji bez dławika. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 9,6° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny. Aluminiowy korpus odróżnia ten element od stalowych wariantów krzywek stosowanych w innych seriach pomp Kranzle.

Zastosowanie

Krzywka montowana jest na wale pompy myjki 1152 TS/TST. Przy każdym obrocie wału krzywka, ustawiona pod kątem 9,6°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 9,6° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy. Przeznaczona do wersji pompy bez dławika – nie stosuj w pompach z dławikiem, gdzie wymagany jest inny wariant krzywki.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy 1152 TS/TST.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Widoczna korozja lub mechaniczne uszkodzenie aluminiowego korpusu – aluminium w kontakcie z wodą i detergentami przy uszkodzonej powierzchni może korodować galwanicznie, szczególnie przy kontakcie ze stalowymi elementami pakietu łożyskowego.

Jak dobrać właściwy element

Kluczowe rozróżnienie to wersja z dławikiem lub bez – dławik to element ograniczający przepływ lub ciśnienie w konkretnym punkcie układu hydraulicznego pompy. Przed zamówieniem potwierdź na demontowanej pompie, czy w układzie hydraulicznym znajduje się dławik – jego obecność lub brak jest cechą konstrukcyjną danego egzemplarza, nie wynikiem serwisu.

Kąt 9,6° jest zbliżony do kąta 9,5° stosowanego w pompie AQ (krzywka 4052395) – to dwie różne części do różnych serii pomp. Nie są zamiennikami nawet przy minimalnej różnicy kąta.

Identyfikuj po numerze referencyjnym 4102896. Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – oba elementy pracują razem i zużywają się w zbliżonym czasie.

Kompatybilność

Krzywka do pompy myjki ciśnieniowej Kranzle, kąt 9,6°, wersja bez dławika, korpus aluminiowy. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 4102896.

[faq]

Czy kąt 9,6° (4102896) i kąt 9,5° (krzywka AQ 4052395) to praktycznie ten sam element?|Nie – to dwie różne krzywki do różnych serii pomp. Różnica kąta 0,1° przekłada się na minimalnie inny skok tłoków, ale przede wszystkim obie krzywki mają inną geometrię osadzenia na wale i mogą mieć inne wymiary zewnętrzne. Numer seryjny serii (41028 vs 40523) i model pompy (1152 TS/TST vs AQ) są różne – zamiana jest niedopuszczalna nawet przy tej pozornie minimalnej różnicy kąta.

Po czym rozpoznać wczesne zużycie aluminiowej krzywki, zanim pojawią się wyraźne wibracje?|Aluminium jest miększe niż stal, więc wczesne zużycie bieżni objawia się szybciej jako matowe, lekko wklęsłe ślady w miejscu kontaktu z łożyskiem – nawet zanim pojawią się rysy. Obejrzyj bieżnię w świetle bocznym po demontażu pakietu łożyskowego. Sprawdź też, czy łożysko oporowe toczy się równomiernie po bieżni przy ręcznym obróceniu – opór lub chrzęst wskazuje na uszkodzenie jednego z elementów. Przy aluminiowej bieżni w połączeniu z łożyskiem stalowym sprawdź też, czy nie ma śladów korozji galwanicznej w miejscach styku – woda lub wilgoć w tym obszarze przyspiesza zużycie przy bezpośrednim kontakcie metali.
