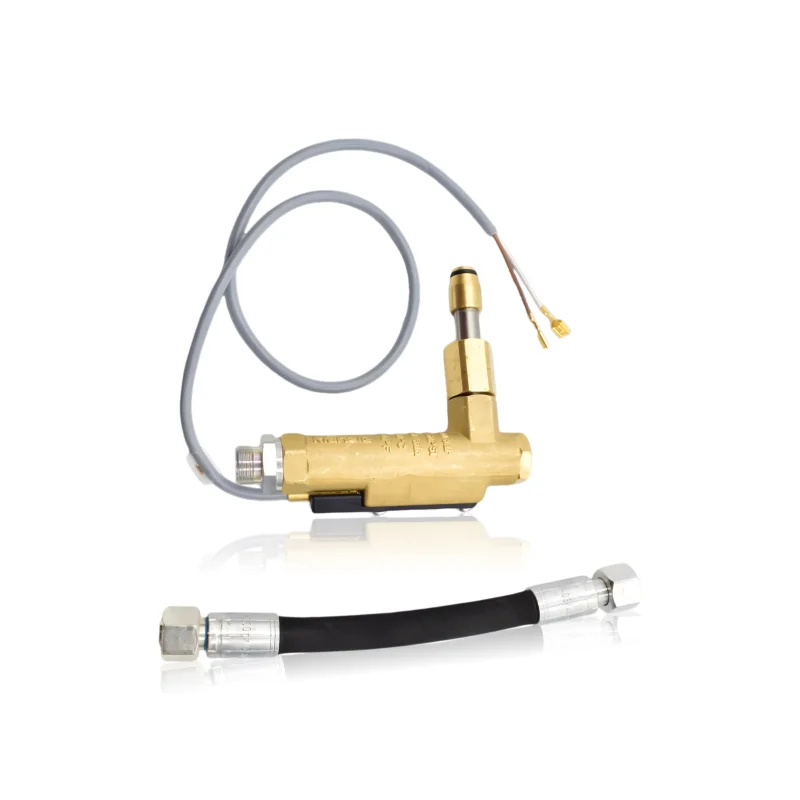

Prietokový spínač 30 l/min

Prietokový spínač, výrobcom nazývaný Durchflusswächter alebo Strömungswächter, je bezpečnostný prvok v okruhu vody vysokotlakového čističa s ohrevom. Pôvodné katalógové číslo Kränzle je 126002, prahový prietok 30 l/min, prípojka typu Ermeto Ø12 mm. Pasuje na čističe radu therm.

Použitie

Spínač je montovaný v okruhu vody, medzi vysokotlakovým čerpadlom a výmenníkom tepla/vykurovacou špirálou. Jeho úlohou je zisťovať skutočný prietok vody cez zariadenie a odovzdávať túto informáciu do riadenia horáka. Ak je prietok príliš malý alebo žiadny, spínač zablokuje zapálenie horáka alebo ho počas prevádzky vypne – tým chráni vykurovaciu špirálu pred prácou „na suchý oheň", teda prehriatím bez odberu tepla pretekajúcou vodou. Z tohto dôvodu je Strömungswächter jedným z bodov povinnej ročnej bezpečnostnej kontroly (UVV) čističov s ohrevom vody.

Príznaky – kedy vymeniť

• Horák sa nezapáli, hoci elektrické napájanie, vykurovací olej aj samotný tlak vody sú v poriadku.
• Horák zhasne hneď po zapálení, hoci je pištoľ otvorená a prietok vody je dostatočný.
• Ohrev vody pracuje nerovnomerne alebo sa prerušuje napriek stabilnému prietoku v inštalácii.
• Ochrana vypína horák aj po výmene vstupného filtra a pri čistej dýze – signál, že problém je v samotnom spínači, nie v inštalácii.
• Viditeľný únik alebo korózia na spojke Ermeto pri spínači – riziko netesnosti a nesprávneho merania prietoku.

Ako vybrať správny diel

• Najspoľahlivejšie podľa katalógového čísla: 126002.
• Podľa názvu v katalógu dielov: Durchflusswächter alebo Strömungswächter, 30 l/min, therm C.
• Podľa typu prípojky: spojka Ermeto Ø12 mm – iné rady Kränzle (napr. therm) majú prietokové spínače pod inými číslami a môžu mať iný typ prípojky.
• Porovnaním s demontovaným spínačom – najmä pri verziách s elektrickým (kontaktným) výstupom, kde záleží aj na spôsobe pripojenia vodičov.

Kompatibilita

Pasuje na čističe Kränzle s ohrevom vody vykurovacím olejom: klasický rad Therm 630, 750, 890, 1160 (30 l/min, spojka Ermeto Ø12mm). Aktuálne katalógové číslo je 126002 – nahradilo skoršie číslo 126001, ktoré fungovalo pod rovnakým názvom (Strömungswächter). Pri objednávaní pre staršie zariadenie je vhodné porovnať spojku s demontovaným spínačom, keďže v priebehu rokov výroby sa mohli vyskytnúť drobné konštrukčné rozdiely.

[faq]

Ako odlíšiť poškodený prietokový spínač od zavzdušnenej vodnej inštalácie?|Ak sa po odvzdušnení inštalácie a kontrole vstupného filtra horák stále nezapáli alebo zhasína napriek správnemu tlaku a prietoku vody na výstupe lancy, problém sa najčastejšie nachádza v samotnom spínači alebo jeho kabeláži, nie v prívode vody.

Dá sa tento spínač namontovať do iného radu, napr. therm CAM alebo therm-RP?|Nie – tieto rady majú vlastné prietokové spínače pod inými katalógovými číslami a pravdepodobne iný prah zopnutia, prispôsobený ich vodnému výkonu.

Čo môže spôsobiť falošné zopnutie spínača, hoci vodná inštalácia pracuje správne?|Najčastejšie príčiny sú opotrebovaný alebo zaseknutý pohyblivý prvok spínača, korózia na spojke Ermeto spôsobujúca netesnosť, alebo prerušený elektrický kontakt pri verziách s magnetickým kontaktom – v takýchto prípadoch môže byť samotná vodná inštalácia úplne funkčná.

[/faq]
