Trojfázový vypínač 12A Schurter Amazonas

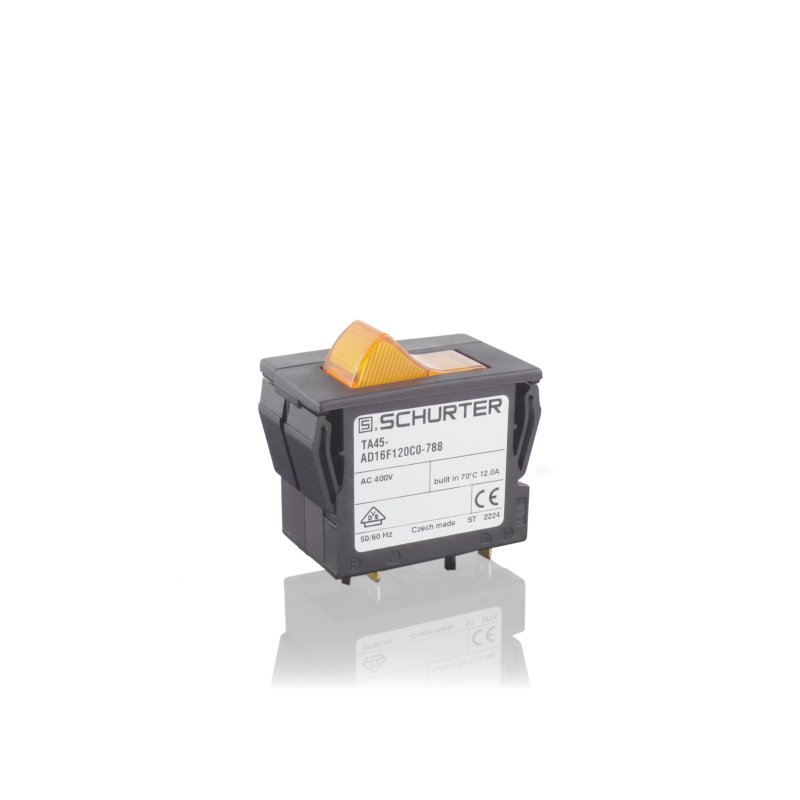

Vypínač 42501 je trojfázovým hlavným vypínačom vysokotlakovej umývačky Kranzle s motorom 400V, vyrobený firmou Schurter v sérii Amazonas. Plní dve funkcie súčasne: umožňuje obsluhe zapínať a vypínať umývačku a obsahuje vstavaná prúdová ochrana s prahom 12A na fázu. Keď odber prúdu motorom prekročí túto hodnotu na niektorej fáze, spúšťač trvalo deaktivuje vypínač – bez možnosti resetu. Aktivácia ochrany znamená potrebu výmeny celého vypínača. Hodnota 12A sa vzťahuje na fázový prúd – nižší ako prúd odoberaný zodpovedajúcim jednofázovým motorom 230V, čo je charakteristické pre trojfázové napájanie 400V.

Použitie

Vypínač sa montuje do ovládacieho panela umývačky ako hlavný prvok zapínania napájania trojfázového motora 400V. Pri bežnej prevádzke umývačky zostáva prúd odoberaný každou fázou motora pod prahom 12A – vypínač funguje výlučne ako spínací prvok. Pri preťažení motora (zablokované čerpadlo, prevádzka nasucho, poškodené ložiská) fázový prúd prekročí 12A a spúšťač trvalo deaktivuje vypínač, čím chráni vinutia motora pred tepelným poškodením.

Vymieňa sa pri mechanickom poškodení, absencii reakcie na prepnutie alebo po zopnutí vstavanej prúdovej ochrany.

Príznaky – kedy vymeniť

• Umývačka sa nespustí napriek funkčnému trojfázovému napájaniu 400V a absencii iných porúch – vypínač pri prepnutí neuzavrie obvod.
• Vypínač zopol po preťažení motora a neobnovuje napájanie napriek vráteniu do polohy zapnuté – vstavaná ochrana trvalo deaktivovala vypínač.
• Mechanické poškodenie telesa – prasknutá kolíska, zablokovaný pohyb alebo uvoľnený vypínač v otvore panela.
• Spálené alebo roztavené elektrické svorky – dôsledok oblúka pri uvoľnených spojeniach alebo opakovanom preťažení.
• Žiadna kontinuita obvodu na jednej alebo viacerých fázach pri meraní multimetrom v polohe zapnuté.

Ako vybrať správny diel

Menovitý prúd 12A na fázu a trojfázové napájanie sú kritické parametre. Trojfázový vypínač obsluhuje všetky tri fázy súčasne – pri zopnutí ochrany na jednej fáze sú všetky tri odpojené súčasne, čím sa motor chráni pred prevádzkou na asymetrickom napájaní.

Pri objednávaní náhrady potvrďte identický menovitý prúd 12A, typ trojfázového napájania a typ telesa – montážne rozmery musia pasovať do otvoru panela umývačky. Pred výmenou vypínača sa uistite, že príčinou zopnutia ochrany nie je trvalé preťaženie motora.

Kompatibilita

Trojfázový hlavný vypínač so vstavanou prúdovou ochranou pre vysokotlakové umývačky Kranzle s motorom 400V. Menovitý prúd: 12A na fázu. Výrobca: Schurter, séria Amazonas. Po zopnutí ochrany vyžaduje výmenu – bez funkcie resetu. Presný rozsah kompatibility overujte podľa referenčného čísla 42501.

[faq]

Prečo má trojfázový vypínač 12A a jednofázový 13,5A – odoberá trojfázový motor menej prúdu?|Pri trojfázovom napájaní 400V sa výkon motora rovnomerne rozdeľuje na tri fázy – fázový prúd je nižší ako prúd odoberaný zodpovedajúcim jednofázovým motorom 230V rovnakého výkonu. Trojfázový motor rovnakého výkonu odoberá na fázu cca 1,73-krát menej prúdu ako zodpovedajúci jednofázový motor.

Čo sa stane pri zopnutí trojfázového vypínača – odpojí všetky tri fázy súčasne?|Áno – trojfázový vypínač pri zopnutí ochrany odpojí všetky tri fázy súčasne. Je to zámerné: prevádzka trojfázového motora na dvoch fázach namiesto troch (tzv. prevádzka pri chýbajúcej fáze) spôsobuje rýchle prehrievanie vinutí a je nebezpečnejšia ako úplné odpojenie napájania. Mechanizmus spúšťača Amazonas vypína všetky tri póly prostredníctvom jedného spúšťacieho prvku.

Vypínač zopol pri preťažení motora – ako skontrolovať príčinu pred výmenou vypínača 42501?|Po výmene vypínača zmerajte prúd odoberaný každou z troch fáz pri bežnej prevádzke s otvorenou pištoľou – mal by byť výrazne pod 12A a symetrický na všetkých fázach. Asymetria prúdov medzi fázami poukazuje na problém s napájaním (chýbajúca fáza, nerovnaké napätia) alebo na poruchu motora (poškodené vinutie). Nadmerný prúd na všetkých fázach poukazuje na mechanické preťaženie čerpadla alebo opotrebované ložiská motora.

Čím sa trojfázový vypínač 42501 líši od jednofázového vypínača 411107 – možno ich použiť zameniteľne pri podobných umývačkách?|Nie – sú to diely pre úplne odlišné napájacie sústavy. Vypínač 411107 obsluhuje jeden jednofázový obvod 230V; vypínač 42501 obsluhuje tri fázy 400V súčasne. Umývačka s trojfázovým motorom 400V vyžaduje trojpólový vypínač 42501 – montáž jednofázového vypínača 411107 na jeho miesto je technicky nemožná (iný počet pólov a svoriek) a nebezpečná.
