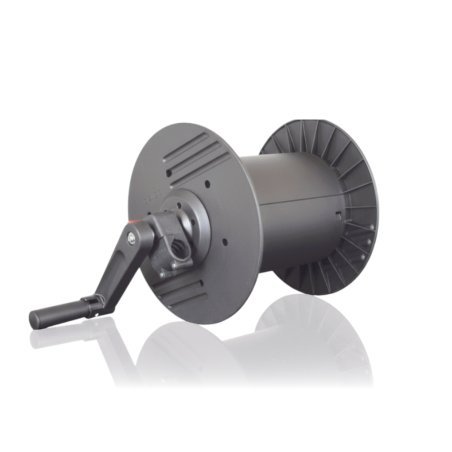

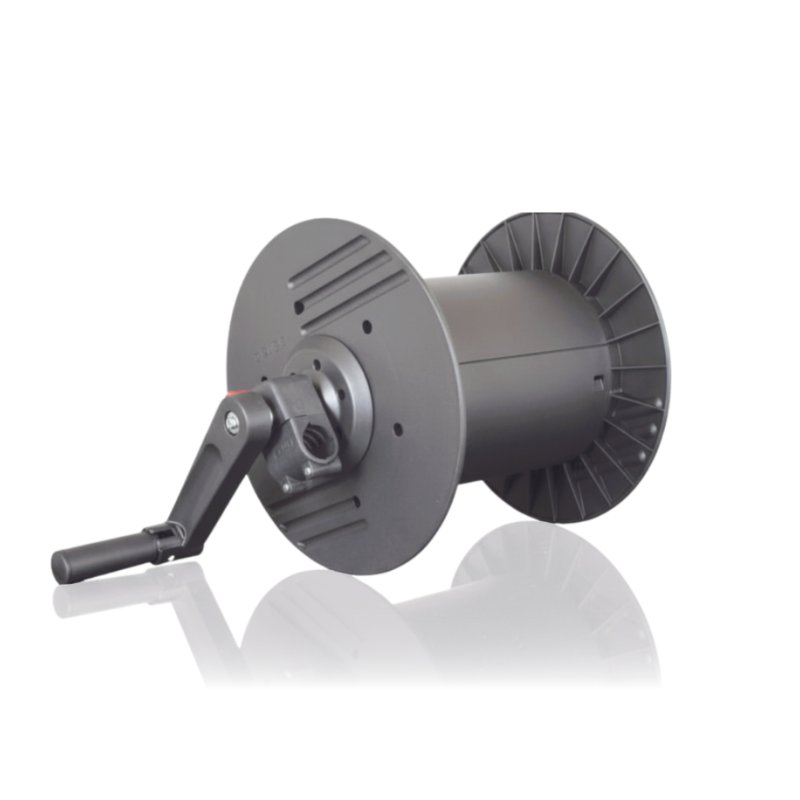

Bubon na hadicu Quadro 800TST-1200T

Bubon 412596 je navíjací mechanizmus vysokotlakovej hadice pre vysokotlakové umývačky Kranzle Quadro 800TST - 1200T. Produkt zahŕňa výlučne samotný bubon – bez pracovnej hadice. Vysokotlaková hadica správna pre tieto modely sa dokupuje samostatne a montuje na bubon pri prvej inštalácii alebo pri výmene. Bubon zabezpečuje úhľadné uloženie hadice pri umývačke a automatické alebo ručné navíjanie po skončení práce.

Použitie

Bubon sa montuje ako diel umývačky Quadro 800TST, 1000TST alebo 1200T a umožňuje navíjanie a odvíjanie vysokotlakovej hadice bez ručného skladania. Otočná spojka v osi bubna prenáša vodu pod pracovným tlakom medzi pevnou prípojkou čerpadla a otáčajúcim sa bubnom – hadica sa navíja a odvíja bez skrúcania inštalácie. Absencia hadice v sade znamená, že pri výmene samotného mechanizmu bubna si obsluha ponechá existujúcu funkčnú hadicu a namontuje ju na nový bubon.

Používa sa pri výmene mechanicky poškodeného bubna pri funkčnej hadici, alebo pri prvom vybavení umývačky navíjacím bubnom.

Príznaky – kedy vymeniť

• Bubon sa neotáča voľne alebo sa otáča s výrazným odporom a zasekávaním – poškodené ložiská v ložiskových blokoch alebo zadretý mechanizmus otáčania.
• Únik vody v osi bubna pri pracovnom tlaku – opotrebované tesnenie otočnej spojky v strede bubna.
• Prasknutie alebo deformácia telesa bubna – najmä pri plastových bubnoch po páde alebo náraze.
• Pružinový navíjací mechanizmus nezaťahuje hadicu alebo ju zaťahuje nerovnomerne – poškodená pružina samozatáhacieho mechanizmu, ak je bubon ním vybavený.
• Bočná vôľa bubna – opotrebované ložiskové bloky spôsobujú hádzanie a nerovnomerné navíjanie hadice.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 412596 a modelu umývačky – Quadro. Navíjacie bubny Kranzle sa medzi modelmi líšia rozmermi, kapacitou hadice a konfiguráciou otočnej spojky – bubon z iného modelu nemusí geometricky pasovať alebo môže mať nezlučiteľný typ spojky.

Pri kúpe samotného bubna bez hadice pred objednaním potvrďte, že existujúca hadica je funkčná a kompatibilná s bubnom 412596 – dĺžka, menovitý priemer a koncovky hadice musia zodpovedať špecifikácii bubna pre modely Quadro. Ak je hadica tiež poškodená, objednajte ju samostatne pod príslušným referenčným číslom pre tieto modely.

Kompatibilita

Navíjací bubon pre vysokotlakové umývačky Kranzle Quadro. Bez vysokotlakovej hadice – hadica sa dokupuje samostatne. Presný rozsah kompatibility overujte podľa referenčného čísla 412596.

[faq]

Prečo sa bubon predáva bez hadice a čo to znamená pri kúpe?|Bubon bez hadice je určený pre situácie, keď sa vymieňa výlučne mechanizmus bubna pri funkčnej pracovnej hadici. Umožňuje vyhnúť sa kúpe novej hadice, keď je existujúca v dobrom stave. Pred objednaním samotného bubna posúďte stav existujúcej hadice – ak je opotrebovaná, prasknutá alebo má poškodené koncovky, objednajte ju samostatne. Montáž opotrebovanej hadice na nový bubon skráti životnosť oboch dielov.

[/faq]
