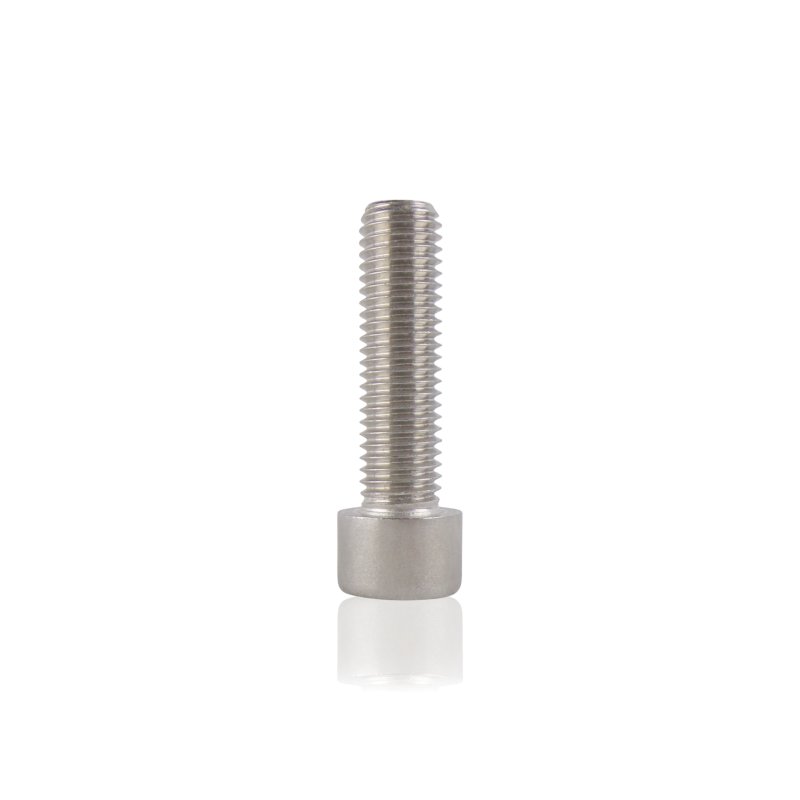

Skrutka M12x45

Skrutka 40504 je imbusová skrutka M12x45 vyrobená podľa normy DIN 912 v triede pevnosti 8.8. Valcová hlava so šesťhrannou jamkou umožňuje montáž na miestach s obmedzeným prístupom, kde kľúč plochý alebo nástrčný sa pri plnej otáčke nezmestí. Trieda 8.8 znamená pevnosť v ťahu 800 MPa a medzu klzu 640 MPa – hodnoty vhodné pre konštrukčné spoje namáhané vibráciami a dynamickými zaťaženiami typickými pri prevádzke čerpadla a motora umývačky.

Použitie

Skrutka sa používa pri montáži konštrukčných prvkov vysokotlakových umývačiek Kranzle, kde sa vyžaduje stanovený uťahovací moment a prístup imbusovým kľúčom. Dĺžka 45mm a závit M12 naznačujú spoj prenášajúci značné zaťaženia. Presné miesto montáže overujte na základe rozobratého stroja alebo servisnej dokumentácie konkrétneho modelu.

Príznaky – kedy vymeniť

• Poškodená alebo zaoblená šesťhranná jamka v hlave – imbusový kľúč sa otáča bez záchytu a skrutku nie je možné odskrutkovať ani doskrutkovať štandardným spôsobom.
• Viditeľná korózia na závite alebo drieku – najmä pri spojoch vystavených pracovnej vode a čistiacim prostriedkom, ktoré urýchľujú koróziu ocele bez ochranného povlaku.
• Poškodený závit – skrutka nevchádza plynule alebo závit v otvore vykazuje vôľu po utiahnutí na menovitý moment.
• Prasknutie alebo deformácia drieku – viditeľné voľným okom po demontáži, najmä pri spojoch prenášajúcich vibrácie motora.

Ako vybrať správny diel

Tri parametre musia súčasne súhlasiť: závit M12, dĺžka 45mm a trieda pevnosti 8.8. Dĺžka skrutky podľa DIN 912 sa meria od spodnej hrany hlavy po koniec drieku – nezahŕňa hlavu. Pred objednaním zmerajte posuvným meradlom dĺžku drieku demontovanej skrutky, nie celkovú dĺžku vrátane hlavy.

Trieda 8.8 nie je zameniteľná s triedou 4.8 ani 10.9 bez overenia požadovaného uťahovacieho momentu pre daný spoj. Skrutka triedy 4.8 rovnakých geometrických rozmerov je výrazne slabšia – môže sa deformovať pri momente predpísanom pre triedu 8.8. Skrutka triedy 10.9 je pevnejšia, ale vyžaduje vyšší moment a iný prístup k zaisteniu závitu.

Identifikujte podľa referenčného čísla 40504 – pri normovaných skrutkách je katalógové číslo Kranzle spoľahlivejším základom výberu ako samostatné vyhľadávanie náhrady v normovom katalógu, pretože výrobca mohol uplatniť ďalšie požiadavky na povlak alebo tolerancie.

Kompatibilita

Spojovací diel pre vysokotlakové umývačky Kranzle. Rozsah použitia overujte podľa referenčného čísla 40504 a rozmerov M12x45 trieda 8.8 DIN 912.

[faq]

Ako správne zmerať dĺžku skrutky, ak potrebujem potvrdiť, že ide o 45mm a nie napríklad 40mm alebo 50mm?|Dĺžka skrutky podľa DIN 912 je vzdialenosť od spodnej rovnej plochy hlavy po koniec drieku – meraná bez hlavy. Priložte posuvné meradlo k spodnej hrane hlavy a zmerajte po špičku závitu. Valcová hlava imbusovej skrutky M12 má štandardnú výšku 12mm podľa DIN 912 – ak meriate celkovú dĺžku skrutky vrátane hlavy a vychádza vám cca 57mm, driek má 45mm a skrutka je správna.

Čím sa DIN 912 líši od DIN 931 a DIN 933 – je to rovnaká skrutka pod iným názvom?|Nie. DIN 912 je skrutka s valcovou hlavou a šesťhrannou jamkou (imbusová) – hlava je zapustená v zahĺbenom otvore. DIN 931 a DIN 933 sú skrutky s vonkajšou šesťhrannou hlavou (na plochý alebo nástrčný kľúč) – DIN 931 s neúplným závitom, DIN 933 s úplným. Líšia sa typom hlavy aj montážnym nástrojom. Skrutky týchto noriem nie sú pri rovnakom priemere a dĺžke zameniteľné, pretože zaberajú rôzny montážny priestor.

Ako spoznať, že šesťhranná jamka v hlave je natoľko poškodená, že sa neoplatí skúšať skrutku odskrutkovať kľúčom?|Ak imbusový kľúč vchádza voľne alebo cítite, že zaoblená jamka nezachytáva pri malom momente – nesiľte. Pokus o odskrutkovanie s kĺzajúcim kľúčom prehlbuje poškodenie a môže viesť k úplnému zničeniu jamky. V takom prípade použite extraktor skrutiek, vrták na odrezanie hlavy alebo – pri prístupe z druhej strany – navarte maticu na driek. Preventívne: vždy používajte imbusový kľúč s plným profilom a v dobrom stave – opotrebovaný kľúč ničí jamku pri bežnom momente.

[/faq]
