Vačka 14,5

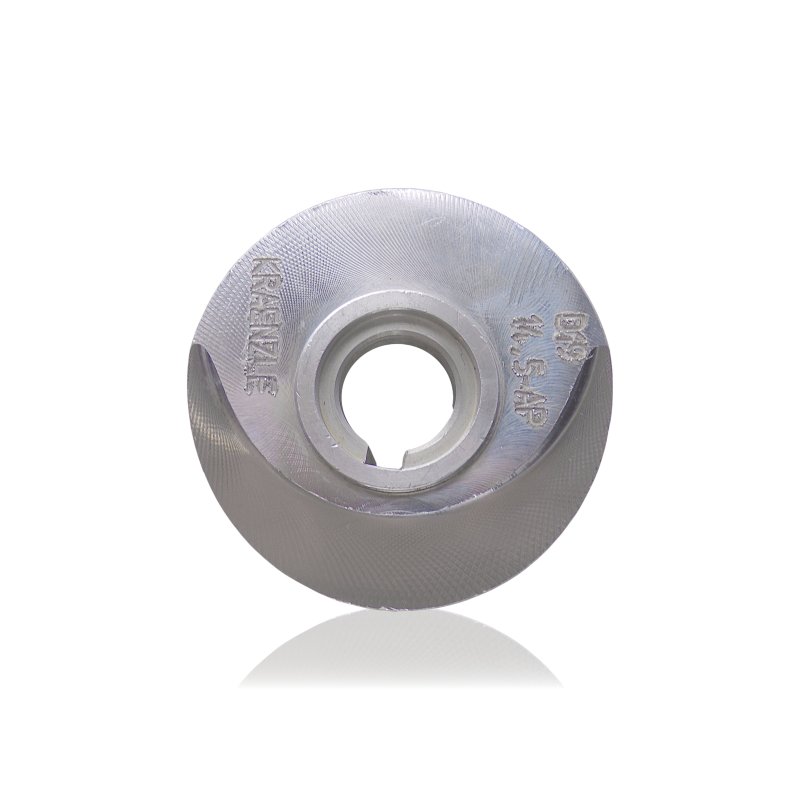

Vačka 41028145 s uhlom 14,5°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle K 2195 TS/TST. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 14,5° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačky K 2195 TS/TST. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 14,5°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 14,5° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla K 2195 TS/TST.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti v telese čerpadla.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: uhol 14,5° a model čerpadla K 2195 TS/TST. Identifikujte podľa referenčného čísla 41028145 – schéma číslovania série 41028 kóduje uhol v posledných čísliciach (41028+145 = 14,5°), čo umožňuje krížové overenie pri nečitateľnom označení na samotnej vačke.

Model K 2195 TS/TST patrí do línie Kranzle K-series – inej ako K 1050 TS, ktorý má odlišnú konštrukciu čerpadla a príslušenstvo nezlučiteľné s vačkami série 41028. Neprenášajte parametre ani čísla dielov z K 1050 TS na K 2195 TS/TST.

Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase. Vysoký uhol 14,5° znamená dlhý zdvih piestov a vysoké dynamické zaťaženie opierkového ložiska pri každej otáčke – opotrebovanie ložiskového balíka môže postupovať rýchlejšie ako pri menších uhloch tejto série.

Kompatibilita

Vačka pre čerpadlo vysokotlakovej umývačky Kranzle K 2195 TS/TST, uhol 14,5°, hliníkové teleso. Nie je náhradou za vačky iných modelov série 41028 ani za vačky z iných sérií (40460, 40473, 40523). Presný rozsah kompatibility overujte podľa referenčného čísla 41028145.

[faq]

Aký je rozdiel medzi modelom K 2195 TS/TST a K 1050 TS z hľadiska servisných dielov – možno používať náhrady medzi týmito modelmi?|K 1050 TS a K 2195 TS/TST sú rôzne modely s rôznymi čerpadlami, rôznymi sériami vačiek a odlišným príslušenstvom. K 1050 TS používa spojky DN10 (M12×1), zatiaľ čo väčšina K-series modelov používa štandardný D12. Vačky, ložiskové balíky a tesnenia medzi týmito modelmi nie sú zameniteľné. Pri servise K 2195 TS/TST vždy identifikujte diely podľa referenčných čísel príslušných pre tento model – nie na základe analógie s K 1050 TS.

Znamená vysoký uhol 14,5° rýchlejšie opotrebovanie vačky a ložiska v porovnaní s menšími uhlami tejto série?|Väčší uhol vačky pri rovnakých otáčkach hriadeľa znamená dlhší zdvih piestov a vyššie dynamické zaťaženie opierkového ložiska pri každej otáčke. Teoreticky to vedie k vyšším napätiam v mieste styku vačky s ložiskom v porovnaní s uhlami 9,6° alebo 12°. V praxi sú rozhodujúce podmienky prevádzky – pravidelnosť výmeny oleja, kvalita vody a intenzita práce. Nezkracujte preventívny servisný interval len z dôvodu väčšieho uhla bez iných indikátorov opotrebovania.

[/faq]
