Krzywka 14,5

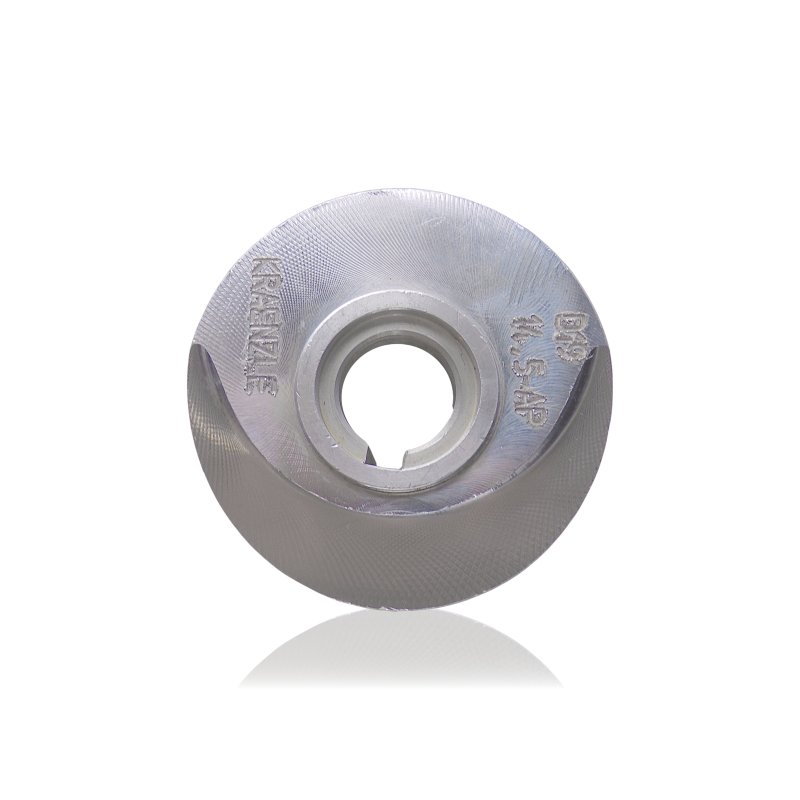

Krzywka 41028145 o kącie 14,5° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle K 2195 TS/TST. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 14,5° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy myjki K 2195 TS/TST. Przy każdym obrocie wału krzywka, ustawiona pod kątem 14,5°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 14,5° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy K 2195 TS/TST.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Korozja lub mechaniczne uszkodzenie aluminiowego korpusu – szczególnie w miejscach styku z elementami stalowymi pakietu łożyskowego przy obecności wilgoci w obudowie pompy.

Jak dobrać właściwy element

Dwa parametry muszą być zgodne jednocześnie: kąt 14,5° i model pompy K 2195 TS/TST. Identyfikuj po numerze referencyjnym 41028145 – schemat numeracji serii 41028 koduje kąt w ostatnich cyfrach (41028+145 = 14,5°), co pozwala na krzyżową weryfikację przy nieczytelnym oznaczeniu na samej krzywce.

Model K 2195 TS/TST należy do linii K-series Kranzle – innej niż K 1050 TS, który ma oddzielną konstrukcję pompy i osprzęt niekompatybilny z krzywkami serii 41028. Nie przenoś parametrów ani numerów części z K 1050 TS na K 2195 TS/TST.

Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – oba elementy pracują razem i zużywają się w zbliżonym czasie. Wysoki kąt 14,5° oznacza długi skok tłoków i wysokie obciążenie dynamiczne łożyska przy każdym obrocie – zużycie pakietu łożyskowego może postępować szybciej niż przy mniejszych kątach tej serii.

Kompatybilność

Krzywka do pompy myjki ciśnieniowej Kranzle K 2195 TS/TST, kąt 14,5°, korpus aluminiowy. Nie jest zamiennikiem krzywek innych modeli serii 41028 ani krzywek z innych serii (40460, 40473, 40523). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41028145.

[faq]

Jaka jest różnica między modelem K 2195 TS/TST a K 1050 TS pod kątem części serwisowych – czy można stosować zamienniki między tymi modelami?|K 1050 TS i K 2195 TS/TST to różne modele z różnymi pompami, różnymi seriami krzywek i odmiennym osprzętem. K 1050 TS używa złączy DN10 (M12×1), podczas gdy większość K-series stosuje standardowy D12. Krzywki, pakiety łożyskowe i uszczelnienia między tymi modelami nie są wymienne. Przy serwisie K 2195 TS/TST zawsze identyfikuj części po numerach właściwych dla tego modelu – nie na podstawie analogii do K 1050 TS.

Czy wysoki kąt 14,5° oznacza szybsze zużycie krzywki i łożyska w porównaniu do mniejszych kątów tej serii?|Większy kąt krzywki przy tej samej prędkości obrotowej wału oznacza dłuższy skok tłoków i wyższe obciążenie dynamiczne łożyska oporowego przy każdym obrocie. Teoretycznie przekłada się to na wyższe naprężenia w miejscu styku krzywki z łożyskiem w porównaniu do kątów 9,6° czy 12°. W praktyce decydujące są warunki eksploatacji – regularność wymiany oleju, jakość wody i intensywność pracy. Nie skracaj profilaktycznie interwału serwisowego tylko ze względu na wyższy kąt bez innych sygnałów zużycia.

[/faq]
