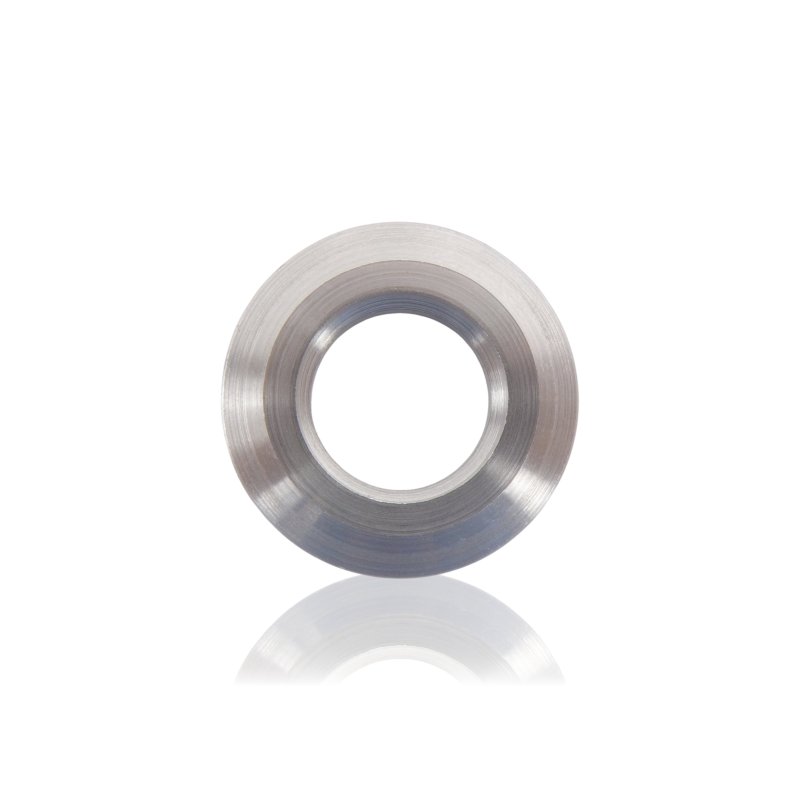

Podložka pod piestovú pružinu 14mm

Kovová podložka umiestnená medzi pružinou piestu a 14mm plunžerom v pohonnom mechanizme čerpadla. Na jedno čerpadlo pripadajú 3 kusy – po jednom na každý plunžer.

Použitie

Podložka prenáša prítlačnú silu pružiny piestu rovnomerne na plunžer, čím zabezpečuje stabilný, axiálny tlak počas cyklického vratného pohybu. Pracuje v pohonnom mechanizme čerpadla typu AZ-L s plunžermi 14mm.

Príznaky – kedy vymeniť

• Podložka je opotrebovaná alebo má nerovný povrch dosadania na pružinu alebo plunžer.
• Viditeľné preliačiny alebo stopy bodového opotrebenia v mieste kontaktu s pružinou, viditeľné pri demontáži mechanizmu.
• Nerovnomerná, pulzujúca prevádzka čerpadla napriek funkčným tesneniam ventilového bloku.
• Zvýšená axiálna vôľa plunžera pri ručnom pohybe mechanizmom po zložení platne telesa.

Ako vybrať správny diel

Základom výberu je referenčné číslo 43041 a zhoda s priemerom plunžera 14mm – podložka nie je zameniteľná s verziami pre iné priemery plunžera (napr. 12mm v čerpadlách AZ na K 1050 TS), napriek podobnému vzhľadu.

Pri výmene podložky je vhodné posúdiť aj stav pružiny (43.040) a plunžera (49.021) v tej istej zostave – opotrebovaná podložka často sprevádza opotrebenie týchto susedných dielov.

Kompatibilita

HD 7/122, HD 7/122 TS, HD 10/122, HD 10/122 TS, K 1152 TS, K 1152 TST – pohonný mechanizmus čerpadla s plunžermi 14mm AZ-L.

[faq]

Treba vymeniť všetky 3 podložky naraz, alebo sa dá jednotlivo?|Dajú sa vymeniť jednotlivo, ak opotrebenie vykazuje len jedna. Keďže všetky pracujú v identických záťažových podmienkach, oplatí sa však posúdiť stav ostatných pri otváraní pohonného mechanizmu.

[/faq]
