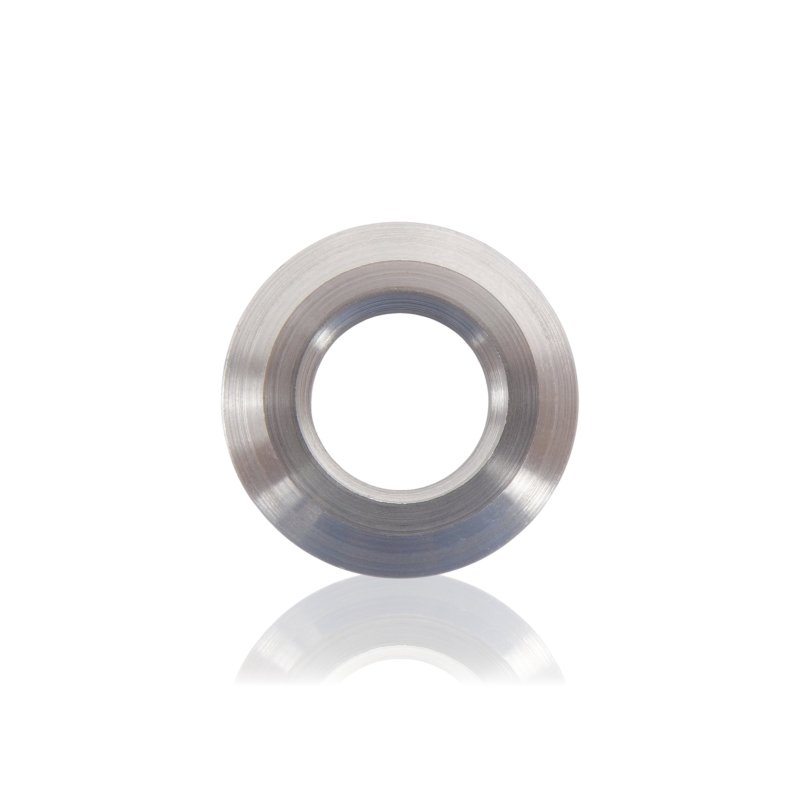

Podkładka pod Sprężynę Tłoka 14mm

Metalowa tarcza osadzona między sprężyną tłoka a plunżerem 14mm w mechanizmie napędowym pompy. Na jedną pompę przypadają 3 sztuki – po jednej na każdy plunżer.

Zastosowanie

Tarcza przenosi siłę docisku sprężyny tłoka równomiernie na plunżer, zapewniając stabilny, osiowy nacisk podczas cyklicznego ruchu posuwisto-zwrotnego. Pracuje w mechanizmie napędowym pompy typu AZ-L z plunżerami 14mm.

Objawy – kiedy warto wymienić

• Tarcza jest wytarta lub ma nierówną powierzchnię przylegania do sprężyny lub plunżera.
• Widoczne wgniecenia lub ślady punktowego zużycia w miejscu kontaktu ze sprężyną, widoczne przy demontażu mechanizmu.
• Nierówna, pulsująca praca pompy przy sprawnych uszczelnieniach bloku zaworowego.
• Zwiększony luz osiowy plunżera przy ręcznym poruszaniu mechanizmem po zdjęciu płyty korpusu.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 43041 oraz zgodność ze średnicą plunżera 14mm – tarcza nie jest wymienna z wersjami do innych średnic plunżera (np. 12mm w pompach AZ K 1050 TS), mimo podobnego wyglądu.

Przy wymianie tarczy warto ocenić też stan sprężyny (43.040) i plunżera (49.021) w tym samym zespole – wytarta tarcza często towarzyszy zużyciu tych sąsiednich elementów.

Kompatybilność

HD 7/122, HD 7/122 TS, HD 10/122, HD 10/122 TS, K 1152 TS, K 1152 TST – mechanizm napędowy pompy z plunżerami 14mm AZ-L.

[faq]

Czy trzeba wymieniać wszystkie 3 tarcze naraz, czy można pojedynczo?|Można wymieniać pojedynczo, jeśli tylko jedna wykazuje zużycie. Ponieważ wszystkie pracują w identycznych warunkach obciążenia, warto jednak ocenić stan pozostałych przy okazji otwierania mechanizmu napędowego.

[/faq]
