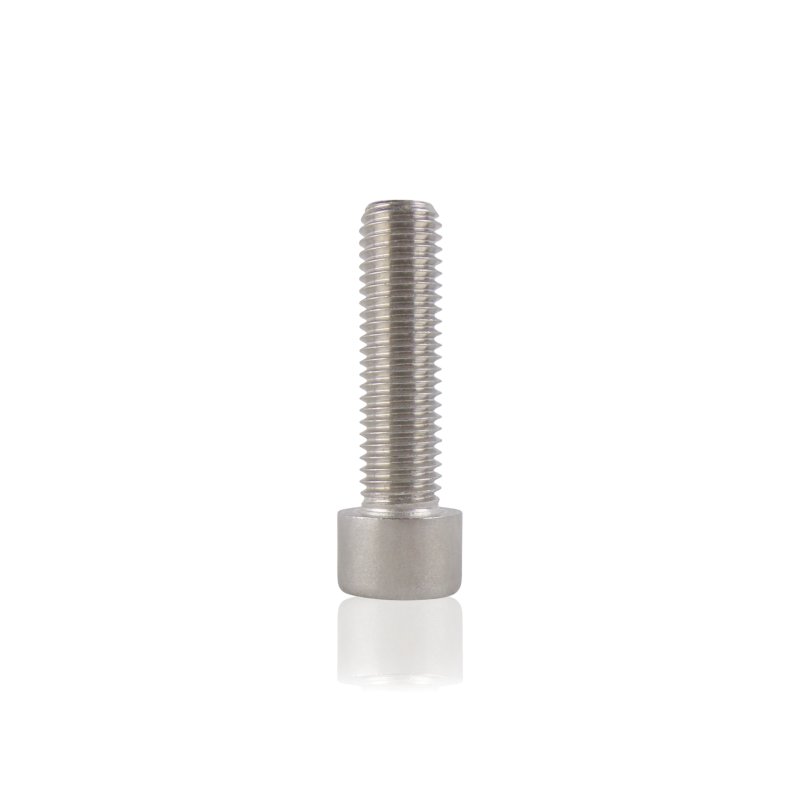

Śruba M12x45

Śruba 40504 to śruba imbusowa M12x45 wykonana według normy DIN 912 w klasie wytrzymałości 8.8. Łeb walcowy z gniazdem sześciokątnym (imbus) pozwala na montaż w miejscach o ograniczonym dostępie, gdzie klucz płaski lub nasadowy nie zmieści się przy pełnym obrocie. Klasa 8.8 oznacza wytrzymałość na rozciąganie 800 MPa i granicę plastyczności 640 MPa – wartości właściwe dla połączeń konstrukcyjnych narażonych na drgania i obciążenia dynamiczne typowe w pracy pompy i silnika myjki.

Zastosowanie

Śruba stosowana przy montażu elementów konstrukcyjnych myjek ciśnieniowych Kranzle, gdzie wymagany jest określony moment dokręcenia i dostęp kluczem imbusowym. Długość 45mm i gwint M12 wskazują na połączenie przenoszące znaczne obciążenia. Dokładne miejsce montażu weryfikuj na podstawie demontowanej maszyny lub dokumentacji serwisowej konkretnego modelu.

Objawy – kiedy warto wymienić

• Uszkodzone lub ześlizgnięte gniazdo sześciokątne w łbie – klucz imbus obraca się bez uchwycenia, śruby nie da się odkręcić ani dokręcić w standardowy sposób.
• Widoczna korozja na gwincie lub trzonie – szczególnie przy połączeniach narażonych na wodę roboczą i detergenty, które przyspieszają korozję stali bez powłoki ochronnej.
• Uszkodzony gwint – śruba nie wchodzi płynnie lub gwint w otworze wykazuje luz po dokręceniu do nominalnego momentu.
• Pęknięcie lub odkształcenie trzonu – widoczne gołym okiem po demontażu, szczególnie w połączeniach przenoszących drgania silnika.

Jak dobrać właściwy element

Trzy parametry muszą być zgodne jednocześnie: gwint M12, długość 45mm i klasa wytrzymałości 8.8. Długość śruby wg DIN 912 mierzona jest od dolnej krawędzi łba do końca trzonu – nie obejmuje łba. Przed zamówieniem zmierz suwmiarką długość trzonu demontowanej śruby, a nie całkowitą długość z łbem.

Klasa 8.8 nie jest parametrem wymiennym z kl. 4.8 ani 10.9 bez weryfikacji wymaganego momentu dokręcenia dla danego połączenia. Śruba kl. 4.8 o tych samych wymiarach geometrycznych jest znacznie słabsza – może ulec odkształceniu przy momencie przewidzianym dla kl. 8.8. Śruba kl. 10.9 jest mocniejsza, ale wymaga wyższego momentu i innego podejścia do zabezpieczenia gwintu.

Identyfikuj po numerze referencyjnym 40504 – przy śrubach normowych numer katalogowy Kranzle jest pewniejszą podstawą doboru niż samodzielne odszukanie zamiennika w katalogu normowym, bo producent mógł zastosować dodatkowe wymagania dotyczące powłoki lub tolerancji.

Kompatybilność

Element złączny do myjek ciśnieniowych Kranzle. Zakres zastosowania weryfikuj po numerze referencyjnym 40504 i wymiarach M12x45 kl. 8.8 DIN 912.

[faq]

Jak poprawnie zmierzyć długość śruby, jeśli potrzebuję potwierdzić, że to 45mm, a nie np. 40mm lub 50mm?|Długość śruby wg DIN 912 to odległość od dolnej płaskiej powierzchni łba do końca trzonu – mierzona bez łba. Przyłóż suwmiarkę do dolnej krawędzi łba i zmierz do czubka gwintu. Łeb walcowy śruby imbusowej M12 ma standardową wysokość 12mm wg DIN 912 – jeśli mierzysz całkowitą długość śruby z łbem i wychodzi Ci ok. 57mm, to trzon ma 45mm i śruba jest właściwa.

Czym DIN 912 różni się od DIN 931 i DIN 933 – czy to ta sama śruba pod inną nazwą?|Nie. DIN 912 to śruba z łbem walcowym i gniazdem sześciokątnym (imbusowa) – łeb chowany w otworze pogłębionym. DIN 931 i DIN 933 to śruby z łbem sześciokątnym zewnętrznym (na klucz płaski lub nasadowy) – DIN 931 z niepełnym gwintem, DIN 933 z pełnym. Różnią się zarówno typem łba, jak i narzędziem montażowym. Śruby tych norm nie są wymienne przy tej samej średnicy i długości, bo zajmują różną przestrzeń montażową.

Po czym poznać, że gniazdo imbusowe w łbie jest na tyle uszkodzone, że nie warto próbować odkręcić śruby kluczem?|Jeśli klucz imbus wchodzi luzem lub czujesz, że zaokrąglone gniazdo nie chwyta przy małym momencie – nie siłuj. Próba odkręcenia ze ślizgającym się kluczem pogłębia uszkodzenie i może doprowadzić do całkowitego starcia gniazda. W takim przypadku stosuje się ekstraktor śrub, wiertło wycinające łeb lub – przy dostępie z drugiej strony – nakrętkę przyspawuje się do trzonu. Zapobiegawczo: zawsze używaj klucza imbusowego o pełnym profilu i w dobrym stanie – zużyty klucz niszczy gniazdo przy normalnym momencie.

[/faq]
