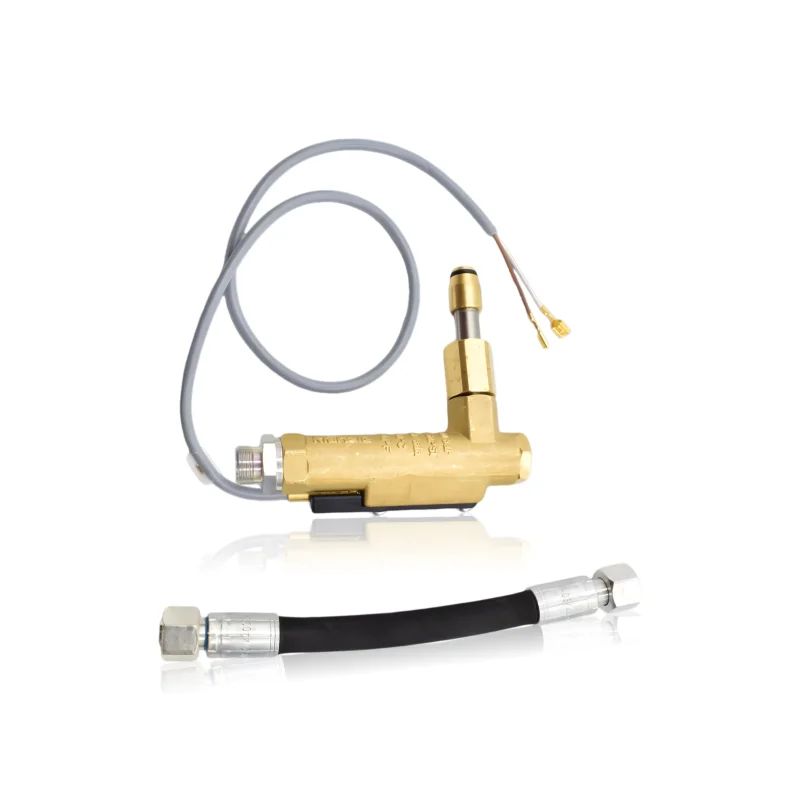

Czujnik przepływu 30 l/min
126002
5 x 10 x 5 cm
0.4 kg
Autoryzowany dystrybutor
508,27 zł
Ostatnie sztuki!
Czujnik przepływu, nazywany przez producenta Durchflusswächter lub Strömungswächter, to element zabezpieczający w obiegu wody myjki ciśnieniowej z podgrzewaniem. Oryginalny numer katalogowy Kränzle to 126002, wydajność progowa 30 l/min, przyłącze typu Ermeto Ø12 mm. Pasuje do myjek serii therm.
Zastosowanie
Czujnik jest montowany w obiegu wody, pomiędzy pompą wysokiego ciśnienia a wymiennikiem ciepła/wężownicą grzewczą. Jego zadaniem jest wykrywanie rzeczywistego przepływu wody przez urządzenie i przekazywanie tej informacji do układu sterującego palnikiem. Jeśli przepływ jest zbyt mały lub go nie ma, czujnik blokuje zapłon palnika lub wyłącza go w trakcie pracy – to zabezpiecza wężownicę grzewczą przed pracą „na suchym ogniu", czyli przegrzaniem bez odbioru ciepła przez przepływającą wodę. Z tego powodu Strömungswächter jest jednym z punktów obowiązkowej corocznej kontroli bezpieczeństwa (UVV) myjek z podgrzewaniem wody.
Objawy – kiedy warto wymienić
- Palnik nie zapala się, mimo że zasilanie elektryczne, olej opałowy i samo ciśnienie wody są w porządku.
- Palnik gasi się od razu po zapłonie, choć pistolet jest otwarty i przepływ wody jest wystarczający.
- Ogrzewanie wody działa nierównomiernie lub przerywa się mimo stabilnego przepływu w instalacji.
- Zabezpieczenie wyłącza palnik nawet po wymianie filtra wlotowego i przy czystej dyszy – sygnał, że problem jest w samym czujniku, nie w instalacji.
- Widoczny wyciek lub korozja na złączu Ermeto przy czujniku – ryzyko nieszczelności i błędnego odczytu przepływu.
Jak dobrać właściwy element
- Najpewniej po numerze katalogowym: 126002.
- Po nazwie w katalogu części: Durchflusswächter lub Strömungswächter, 30 l/min, therm C.
- Po typie przyłącza: złącze Ermeto Ø12 mm – inne serie Kränzle (np. therm) mają czujniki przepływu pod innymi numerami i mogą mieć inny typ przyłącza.
- Przez porównanie z demontowanym czujnikiem – szczególnie przy wersjach z wyprowadzeniem elektrycznym (stykowym), gdzie liczy się też sposób podłączenia przewodów.
Kompatybilność
Pasuje do myjek Kränzle z podgrzewaniem wody olejem opałowym: klasycznej serii Therm 630, 750, 890, 1160(30 l/min, złącze Ermeto Ø12mm). Aktualny numer katalogowy to 126002 – zastąpił wcześniejszy numer 126001, który funkcjonował pod tą samą nazwą (Strömungswächter). Przy zamawianiu do starszego urządzenia warto porównać złącze ze zdemontowanym czujnikiem, bo na przestrzeni lat produkcji mogły występować drobne różnice konstrukcyjne
[faq]
Jak odróżnić uszkodzony czujnik przepływu od zapowietrzonej instalacji wodnej?|Jeśli po odpowietrzeniu instalacji i sprawdzeniu filtra wlotowego palnik wciąż się nie zapala albo gasi mimo prawidłowego ciśnienia i przepływu wody na wylocie lancy, problem najczęściej leży w samym czujniku lub jego okablowaniu, nie w dostawie wody.
Czy można zamontować ten czujnik w innej serii, np. therm CAM lub therm-RP?|Nie – te serie mają własne czujniki przepływu pod innymi numerami katalogowymi i prawdopodobnie innym progiem zadziałania, dopasowanym do ich wydajności wodnej.
Co może powodować fałszywe zadziałanie czujnika, mimo że instalacja wodna działa prawidłowo?|Najczęstsze przyczyny to zużyty lub zakleszczony element ruchomy czujnika, korozja na złączu Ermeto powodująca nieszczelność, albo przerwany kontakt elektryczny w wersjach ze stykiem magnetycznym – w takich przypadkach sama instalacja wodna może być w pełni sprawna.
[/faq]
Dane techniczne
Model Urządzenia
Therm 750
Model Urządzenia
Therm 890
Model Urządzenia
Therm 1160
Model Urządzenia
Therm 630
