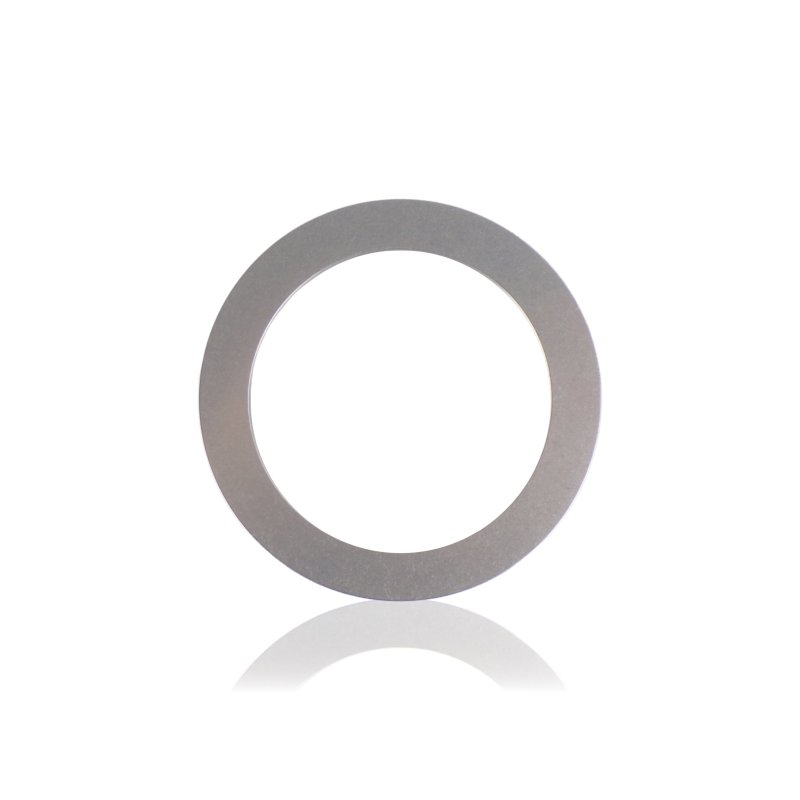

Podkładka Łożyska 60x85x1mm

Grubość 1mm nie jest przypadkowa - podkładka 40041 to element precyzyjny, którego wymiar decyduje o poprawnym osiowaniu łożyska rolkowego w węźle napędowym pompy. Średnice 60x85mm odpowiadają bezpośrednio wymiarom łożyska krzywki 40040, z którym podkładka współpracuje w tym samym węźle.

Zastosowanie

Podkładka montowana jest w węźle napędowym pompy Kranzle, przy łożysku rolkowym krzywki. Jej zadaniem jest precyzyjne ustalenie pozycji osiowej łożyska - zapewnia właściwy dystans między łożyskiem a sąsiednimi elementami napędu. Wymiar wewnętrzny 60mm odpowiada czopowi, na którym pracuje łożysko, zewnętrzny 85mm wyznacza powierzchnię oporową. Grubość 1mm to wartość konstrukcyjna - mniejsza niż w przypadku podkładki krzywki 40039, która pełni odmienną funkcję dystansową w tym samym obszarze mechanizmu.

Objawy - kiedy warto wymienić

• Luz osiowy łożyska po prawidłowym montażu - podkładka zbyt zużyta nie utrzymuje właściwego dystansu.
• Widoczne wytarcie lub zmiana grubości podkładki w miejscach kontaktu z łożyskiem.
• Deformacja płaskości - podkładka nie leży równomiernie, ma wyraźne wygięcie lub odkształcenie.
• Nierównomierne zużycie powierzchni oporowej - ślady kontaktu koncentrują się w jednym miejscu zamiast na całym obwodzie.

Jak dobrać właściwy element

Wymiary 60x85x1mm muszą być zgodne jednocześnie - szczególnie grubość 1mm, która jest wartością precyzyjną. Pomylenie z podkładką krzywki 40039 o wymiarach 62x85x4,75mm jest realnym błędem zakupowym: obie pracują w tym samym węźle, ale mają różną średnicę wewnętrzną i zupełnie inną grubość. Różnica 2mm na średnicy wewnętrznej i 3,75mm na grubości wyklucza wzajemną zamienność. Numer referencyjny 40041 jednoznacznie identyfikuje właściwy wariant - przy zamówieniu trzymaj się tego numeru.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w myjkach ciśnieniowych Kranzle z pompą wyposażoną w krzywkowy układ napędowy. Współpracuje w węźle z łożyskiem rolkowym krzywki 40040. Kompatybilność z konkretnym modelem weryfikuj po numerze referencyjnym 40041 lub schemacie serwisowym pompy.

[faq]

Czym różni się podkładka łożyska 40041 od podkładki krzywki 40039 i czy można je pomylić przy montażu?|To dwa różne elementy pracujące w tym samym węźle. Podkładka 40039 ma wymiary 62x85x4,75mm i pełni funkcję dystansową krzywki. Podkładka 40041 ma wymiary 60x85x1mm i jest elementem precyzyjnym przy łożysku. Różnica średnicy wewnętrznej - 60 vs 62mm - fizycznie uniemożliwia zamienne osadzenie obu podkładek, ale przy nieuważnym montażu można je odłożyć w złe miejsce. W razie wątpliwości weryfikuj po numerze referencyjnym, nie tylko po wymiarze zewnętrznym.

Czy podkładka o grubości 1mm może być zastąpiona standardową podkładką ze sklepu technicznego o wymiarach 60x85mm?|Tylko jeśli grubość wynosi dokładnie 1mm i podkładka jest wykonana z materiału o odpowiedniej twardości i płaskości. Standardowe podkładki ze sklepów technicznych często mają inne tolerancje grubości lub gorszą płaskość powierzchni. W węźle napędowym pracującym pod obciążeniem odchyłka grubości przekłada się bezpośrednio na luz osiowy łożyska. Bezpieczniejszym wyborem jest oryginalna część katalogowa 40041.

Czy cienka podkładka 1mm może ulec deformacji podczas dokręcania węzła napędowego?|Przy prawidłowym montażu i równomiernym dokręcaniu - nie. Ryzyko deformacji pojawia się przy nierównomiernym skręcaniu obudowy lub przy montażu z przekoszeniem, gdy siła nie rozkłada się symetrycznie na całej powierzchni podkładki. Jeśli po montażu węzeł wykazuje luz osiowy, warto sprawdzić, czy podkładka nie uległa wygięciu w trakcie składania.

Po czym rozpoznać, że to podkładka łożyska, a nie łożysko, jest źródłem luzu osiowego?|Po demontażu węzła sprawdź grubość podkładki w kilku punktach na obwodzie - nierównomierność wskazuje na miejscowe wytarcie. Jeśli łożysko jest w dobrym stanie, bieżnia czysta, a luz osiowy pojawia się dopiero po złożeniu węzła, podkładka jest pierwszym elementem do weryfikacji. Luz osiowy samego łożyska wyczujesz przy ręcznym obrocie - wyrobione łożysko ma luz promieniowy lub chrzęści.

Czy przy wymianie łożyska 40040 zawsze należy wymieniać też podkładkę 40041?|Nie zawsze, ale warto sprawdzić jej stan przy otwartym węźle. Jeśli łożysko uległo zatarciu lub pracowało z luzem przez dłuższy czas, powierzchnia oporowa podkładki mogła ulec nierównomiernemu wytarciu. Podkładka w dobrym stanie - płaska, bez wżerów i z równomierną grubością - może pozostać. Wymiana obu elementów jednocześnie ma sens jako działanie profilaktyczne przy gruntownym serwisie węzła napędowego.

[/faq]
