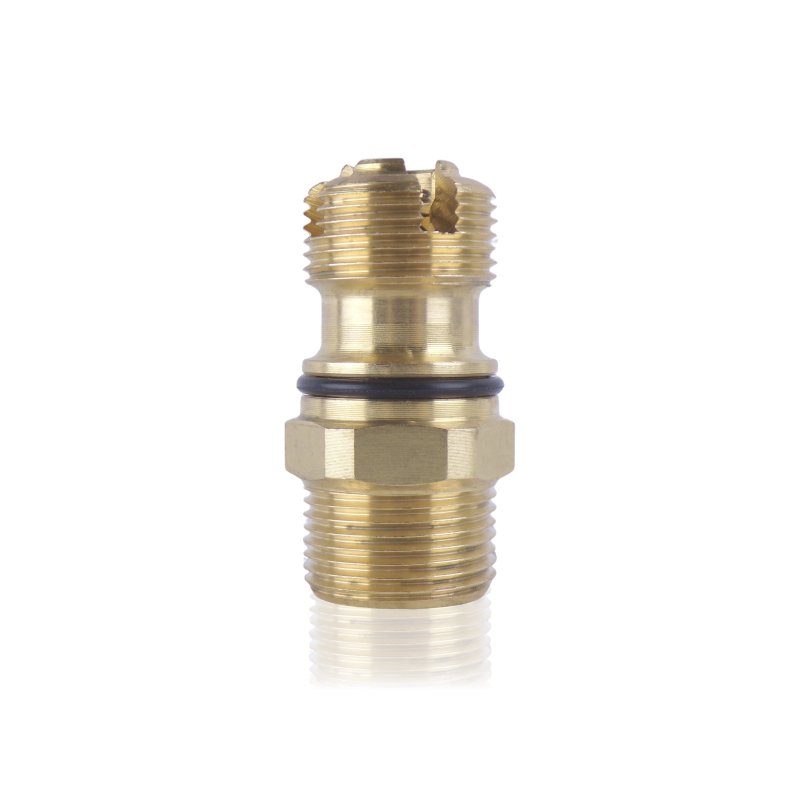

Króciec Węża z Zaworem Zwrotnym - M22x1,5

Króciec 405221 to element wylotowy pompy AQ myjki ciśnieniowej Kranzle łączący wyjście pompy z wężem wysokociśnieniowym. Od strony pompy wkręca się gwintem ¼" w blok zaworowy, od strony węża ma gwint M22x1,5 jako przyłącze węża roboczego. Wewnątrz króćca wbudowany jest mechanizm zaworu zwrotnego – kulka 10mm (12122), sprężyna (141201) i O-ring 18x2 (40016). Króciec dostępny jest w wersji bez wtryskiwacza – co oznacza, że nie ma kanału do zasysania detergentu.

Zastosowanie

Króciec montowany jest w otworze wylotowym bloku zaworowego pompy AQ. Gwint ¼" wkręca się w pompę, gwint M22x1,5 przyjmuje końcówkę węża wysokociśnieniowego. Wbudowany zawór zwrotny z kulką pracuje analogicznie jak zawory w bloku zaworowym – przy skoku tłoczącym kulka unosi się i przepuszcza wodę do węża, przy zatrzymaniu pompy sprężyna dociska kulkę do gniazda i zapobiega cofaniu się wody z węża do pompy. Wersja bez wtryskiwacza przeznaczona jest do pracy wyłącznie z wodą – bez podłączenia zbiornika detergentu przez kanał ssący.

Wymieniany przy mechanicznym uszkodzeniu korpusu króćca, uszkodzeniu gwintu M22x1,5 lub ¼", nieszczelności wbudowanego zaworu zwrotnego lub gdy istniejący króciec ma wtryskiwacz, a wymagana jest wersja bez niego.

Objawy – kiedy warto wymienić

• Wyciek wody przy gwincie M22x1,5 lub ¼" – uszkodzony gwint lub brak właściwego uszczelnienia między króćcem a wężem lub blokiem zaworowym.
• Wyciek wody z korpusu króćca przy ciśnieniu roboczym – zużyty O-ring 18x2 (40016) lub pęknięcie korpusu.
• Pulsowanie ciśnienia lub cofanie wody do pompy przy zatrzymaniu – zużyta kulka lub sprężyna wbudowanego zaworu zwrotnego.
• Widoczne uszkodzenie mechaniczne korpusu – wgniecenia, pęknięcia lub korozja uniemożliwiająca pewne połączenie z wężem.
• Ścięty lub ześlizgnięty gwint M22x1,5 – końcówka węża wchodzi z oporem lub luz po dokręceniu.

Jak dobrać właściwy element

Trzy parametry muszą być zgodne jednocześnie: gwint przyłącza do pompy ¼", gwint przyłącza węża M22x1,5 oraz wersja bez wtryskiwacza. Przed zamówieniem upewnij się, że demontowany króciec nie ma kanału wtryskiwacza – obecność dodatkowego otworu bocznego lub gniazda rurki ssącej wskazuje na wersję z wtryskiwaczem, która ma inny numer.

Króciec 405221 zawiera ten sam mechanizm kulkowy co korek zaworowy 40522 – kulka 12122, sprężyna 141201, O-ring 40016 – ale to dwie różne części o różnym miejscu montażu. Korek 40522 wkręca się bezpośrednio w otwór bloku zaworowego, króciec 405221 to element wylotowy z przyłączem węża. Nie są wymienne.

Jeśli problem dotyczy wyłącznie wbudowanego zaworu zwrotnego przy sprawnym korpusie króćca – elementy mechanizmu (12122, 141201, 40016) mogą być dostępne osobno.

Kompatybilność

Element wylotowy do pompy serii AQ myjek ciśnieniowych Kranzle. Gwint do pompy: ¼". Gwint przyłącza węża: M22x1,5. Wersja bez wtryskiwacza. Zawiera mechanizm zaworu zwrotnego: kulkę 10mm (12122), sprężynę (141201), O-ring 18x2 (40016). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 405221.

[faq]

Czym króciec 405221 (bez wtryskiwacza) różni się od wersji z wtryskiwaczem i kiedy potrzebna jest każda z nich?|Wersja z wtryskiwaczem ma dodatkowy kanał ssący – boczny otwór z gniazdem rurki, przez który pompa zasysa detergent z zewnętrznego zbiornika przy przepływie wody. Wersja bez wtryskiwacza (405221) tego kanału nie ma i przeznaczona jest do pracy wyłącznie z wodą.

Czym ten króciec różni się od korka zaworowego 40522, skoro oba zawierają te same elementy kulkowe?|Oba elementy zawierają identyczny mechanizm zaworu zwrotnego (kulka 12122, sprężyna 141201, O-ring 40016), ale pełnią różne funkcje i mają różne miejsce montażu. Korek 40522 wkręca się bezpośrednio w otwór bloku zaworowego pompy i zamyka kanał zaworowy od zewnątrz. Króciec 405221 to element wylotowy z dwoma gwintami – łączy pompę z wężem roboczym i zawiera własny zawór zwrotny jako element funkcjonalny wylotu. Nie są zamienikami i nie można ich stosować wymiennie.

Jak serwisować wbudowany zawór zwrotny bez wymiany całego króćca, gdy korpus jest sprawny?|Odkręć króciec z bloku zaworowego i wyjmij mechanizm kulkowy od strony wewnętrznej. Kolejność wyjmowania: O-ring 40016 przy gwincie ¼", następnie sprężyna 141201, na końcu kulka 12122. Przed montażem nowych elementów oczyść gniazdo kulki w korpusie króćca – osady wapienne na krawędzi gniazda uniemożliwią szczelne zamknięcie nawet z nową kulką. Montuj w odwrotnej kolejności: kulka, sprężyna, O-ring. Sprawdź szczelność przy pierwszym uruchomieniu.

[/faq]
