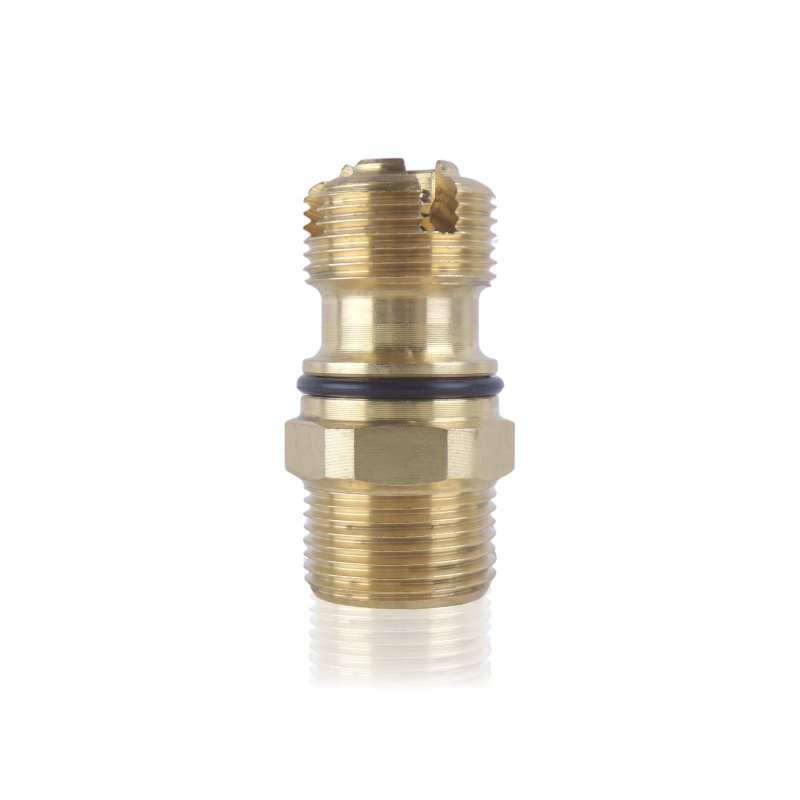

Prípojka hadice so spätným ventilom M22x1,5

Prípojka 405221 je vývodovým dielom čerpadla série AQ vysokotlakovej umývačky Kranzle, ktorý spája výstup čerpadla s vysokotlakovou hadicou. Na strane čerpadla sa zaskrutkuje závitom ¼" do ventilného bloku; na strane hadice má závit M22x1,5 ako prípojku pracovnej hadice. Vnútri prípojky je vstavaný mechanizmus spätného ventilu – gulička 10mm (12122), pružina (141201) a O-krúžok 18x2 (40016). Prípojka je dostupná vo verzii bez injektora – čo znamená, že nemá kanál na nasávanie čistiaceho prostriedku.

Použitie

Prípojka sa montuje do vývodového otvoru ventilného bloku čerpadla AQ. Závit ¼" sa zaskrutkuje do čerpadla; závit M22x1,5 prijíma koncovku vysokotlakovej hadice. Vstavaný guličkový spätný ventil pracuje rovnako ako ventily vo ventilnom bloku – pri tlačnom zdvihu sa gulička zdvihne a prepustí vodu do hadice; pri zastavení čerpadla pružina pritlačí guličku k sedlu a zabráni spätnému toku vody z hadice do čerpadla. Verzia bez injektora je určená na prácu výlučne s vodou – bez pripojenia nádrže čistiaceho prostriedku cez sací kanál.

Vymieňa sa pri mechanickom poškodení telesa prípojky, poškodení závitu M22x1,5 alebo ¼", netesnosti vstavaného spätného ventilu, alebo keď existujúca prípojka má injektor a vyžaduje sa verzia bez neho.

Príznaky – kedy vymeniť

• Únik vody pri závite M22x1,5 alebo ¼" – poškodený závit alebo absencia správneho tesnenia medzi prípojkou a hadicou alebo ventilným blokom.
• Únik vody z telesa prípojky pri pracovnom tlaku – opotrebovaný O-krúžok 18x2 (40016) alebo prasknutie telesa.
• Pulzovanie tlaku alebo spätný tok vody do čerpadla pri zastavení – opotrebovaná gulička alebo pružina vstavaného spätného ventilu.
• Viditeľné mechanické poškodenie telesa – vtlačeniny, trhliny alebo korózia znemožňujúca spoľahlivé spojenie s hadicou.
• Poškodený alebo zaoblený závit M22x1,5 – koncovka hadice sa vskrutkuje s odporom alebo vykazuje vôľu po utiahnutí.

Ako vybrať správny diel

Tri parametre musia súčasne súhlasiť: závit prípojky k čerpadlu ¼", závit prípojky hadice M22x1,5 a verzia bez injektora. Pred objednaním potvrďte, že demontovaná prípojka nemá kanál injektora – prítomnosť dodatočného bočného otvoru alebo sedla sacieho potrubia poukazuje na verziu s injektorom, ktorá má iné referenčné číslo.

Prípojka 405221 obsahuje rovnaký guličkový mechanizmus ako ventilová zátka 40522 – gulička 12122, pružina 141201, O-krúžok 40016 – ale ide o dva rôzne diely s rôznymi miestami montáže. Zátka 40522 sa zaskrutkuje priamo do otvoru ventilného bloku; prípojka 405221 je vývodový diel s dvoma závitmi, ktorý spája čerpadlo s pracovnou hadicou. Nie sú zameniteľné.

Ak sa problém týka výlučne vstavaného spätného ventilu pri funkčnom telese prípojky – diely mechanizmu (12122, 141201, 40016) môžu byť dostupné samostatne.

Kompatibilita

Vývodový diel pre čerpadlá série AQ vysokotlakových umývačiek Kranzle. Závit k čerpadlu: ¼". Závit prípojky hadice: M22x1,5. Verzia bez injektora. Obsahuje mechanizmus spätného ventilu: guličku 10mm (12122), pružinu (141201), O-krúžok 18x2 (40016). Presný rozsah kompatibility overujte podľa referenčného čísla 405221.

[faq]

Čím sa prípojka 405221 (bez injektora) líši od verzie s injektorom a kedy je potrebná každá z nich?|Verzia s injektorom má dodatočný sací kanál – bočný otvor so sedlom potrubia, cez ktoré čerpadlo nasáva čistiaci prostriedok z vonkajšej nádrže počas prietoku vody. Verzia bez injektora (405221) tento kanál nemá a je určená na prácu výlučne s vodou.

Čím sa táto prípojka líši od ventilovej zátky 40522, keď oba diely obsahujú rovnaké guličkové komponenty?|Oba diely obsahujú identický mechanizmus spätného ventilu (gulička 12122, pružina 141201, O-krúžok 40016), ale plnia rôzne funkcie a majú rôzne miesta montáže. Zátka 40522 sa zaskrutkuje priamo do otvoru ventilného bloku čerpadla a uzatvára ventilový kanál zvonku. Prípojka 405221 je vývodový diel s dvoma závitmi – spája čerpadlo s pracovnou hadicou a obsahuje vlastný spätný ventil ako funkčný prvok výstupu. Nie sú náhradami za seba navzájom a nie je možné ich používať zameniteľne.

Ako servisovať vstavaný spätný ventil bez výmeny celej prípojky, keď je teleso funkčné?|Odskrutkujte prípojku z ventilného bloku a vyberte guličkový mechanizmus z vnútornej strany. Poradie vyberania: O-krúžok 40016 pri závite ¼", potom pružina 141201, nakoniec gulička 12122. Pred montážou nových dielov očistite sedlo guličky v telese prípojky – vápencové usadeniny na hrane sedla znemožnia tesné uzavretie aj s novou guličkou. Montujte v opačnom poradí: gulička, pružina, O-krúžok. Pri prvom spustení skontrolujte tesnosť.

[/faq]
