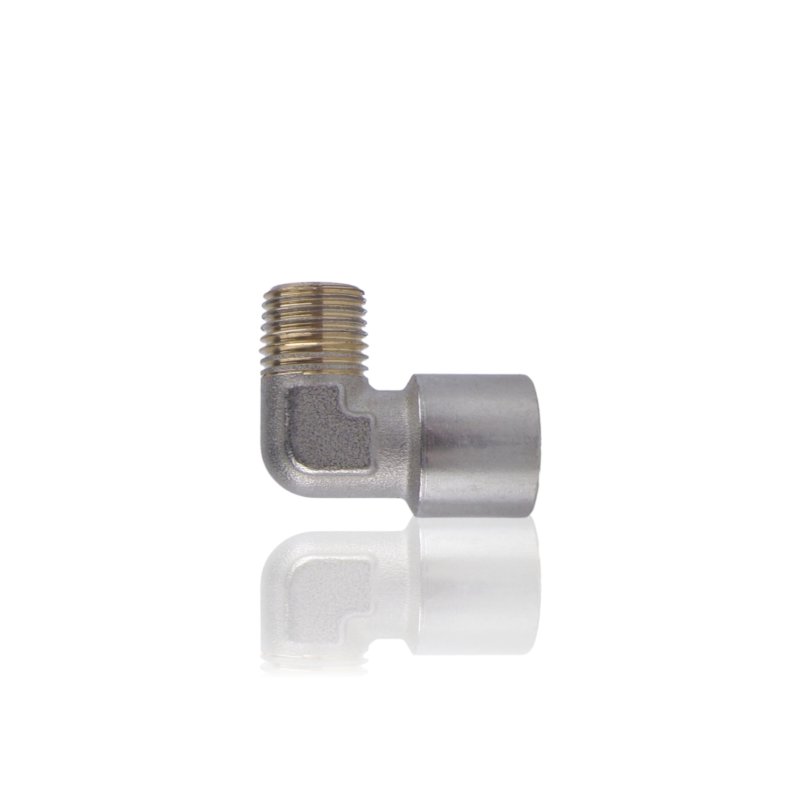

Koleno - 1/4"

V hydraulickom systéme čerpadla si zmena smeru vedenia potrubia vyžaduje uhlová spojku. Koleno 40121 s vonkajším závitom 1/4" na jednej strane a vnútorným závitom 1/4" na druhej mení smer prietoku o 90°.

Použitie

Koleno 40121 sa montuje do hydraulického systému čerpadla Kranzle na miestach, kde je zmena smeru inštalácie o 90° vyžadovaná z dôvodu geometrie krytu alebo rozmiestnenia prípojok.

Príznaky – kedy vymeniť

• Netesnosť na vonkajšom alebo vnútornom závite – kvapkanie alebo únik vody pri normálnom prevádzkovom tlaku.
• Poškodený závit – koleno sa nedotiahne spoľahlivo alebo ho nemožno odskrutkovať bez rizika poškodenia sedla.
• Prasknutie tela spojky po mechanickom náraze alebo dotiahnutí s nadmerným momentom.
• Korózia alebo jamky na povrchu závitu znemožňujúce spoľahlivé utesnenie spoja.

Ako vybrať správny diel

Výber je založený na referenčnom čísle 40121 a konfigurácii závitov: vonkajší 1/4" na strane montáže v sedle a vnútorný 1/4" na strane pripájaného prvku. Pred objednaním skontrolujte smer závitov v mieste montáže – zámena vonkajšieho za vnútorný znemožní montáž. Uhol 90° je pevný – ak inštalácia vyžaduje iný uhol zmeny smeru, je potrebná iná spojka.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v čerpadlách tlakových umývačiek Kranzle s prípojkami 1/4" v hydraulickom systéme. Kompatibilitu s konkrétnym modelom overujte podľa referenčného čísla 40121 alebo servisného schémy čerpadla.

[faq] Čo môže spôsobovať netesnosť na závite napriek správnemu dotiahnutiu?|Najčastejšími príčinami sú poškodené alebo znečistené sedlo v čerpadle, nedostatočné utesnenie závitu alebo poškodený prvý závitový chod vonkajšej strany kolena. Pred montážou sa oplatí vyčistiť sedlo a skontrolovať stav závitu kolena – jamky alebo poškodené závitové chody nezabezpečia tesnosť bez ohľadu na použitý uťahovací moment. [/faq]
