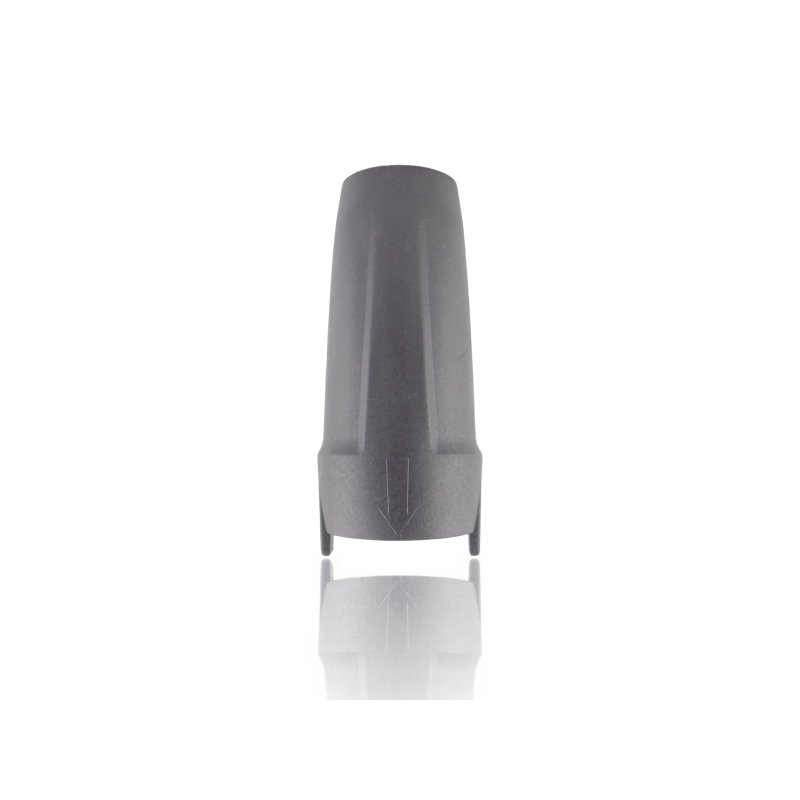

Gniazdo rýchlospojky D12 - 3/8" GW

Gniazdo rýchlospojky D12 - 3/8" GW je pripojovací prvok v systéme D12, určený na rýchle spájanie príslušenstva zasunutím wtyku D12. Montážna strana má vnútorný závit 3/8" (GW), čo umožňuje naskrutkovať gniazdo na prvok s vonkajším závitom 3/8" alebo ho použiť v adaptéroch a nátrubkoch tohto štandardu.

MPN / referencia: 13452
Typ: gniazdo rýchlospojky D12
Závit: 3/8" GW (vnútorný)

POUŽITIE

Gniazdo D12 s 3/8" GW sa používa v príslušenstve, kde musí byť spojenie rýchle a opakovateľné:

• montáž pripojení D12 v trase hadice, pištole alebo adaptérov (podľa konfigurácie),
• výmena gniazda, keď je pracovná časť opotrebovaná a stráca tesnosť,
• vybudovanie servisného pracoviska, kde sa často menia lance/dýzy,
• prispôsobenie príslušenstva D12 k prvkom vybaveným vonkajším závitom 3/8".

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmena gniazda má zmysel, keď sa objaví:

• únik na rýchlospojke napriek správnemu zasunutiu wtyku,
• vôľa v spojení D12 alebo neisté držanie pod zaťažením,
• zasekávanie mechanizmu (wtyk vchádza ťažko alebo sa neblokuje rovnomerne),
• poškodený závit 3/8" (chýba osiovosť, „preskakovanie” pri skrutkovaní),
• viditeľné opotrebenie pracovných plôch gniazda (ryhy, jamky).

AKO VYBRAŤ SPRÁVNY DIEL

Vyberajte podľa zhody štandardov:

• potvrďte, že potrebujete gniazdo D12 (nie wtyk),
• potvrďte závit: 3/8" GW (vnútorný),
• overte číslo dielu: MPN 13452,
• porovnajte s dielom z demontáže: dĺžku, profil D12 a spôsob tesnenia,
• uistite sa, že spolupracujúci prvok je wtyk D12, nie D10.

V praxi veľa problémov s tesnosťou vzniká miešaním štandardov alebo opotrebením dvojice wtyk-gniazdo, preto sa oplatí skontrolovať oba prvky.

KOMPATIBILITA

Gniazdo sa vyberá podľa MPN 13452 a zhody štandardu D12 a závitu 3/8" GW s konkrétnym príslušenstvom. Ak sa na montážnej strane vyskytuje 3/8" vo viacerých variantoch, najbezpečnejšie je potvrdiť výber porovnaním s demontovaným dielom.

[faq]

Na čo sa v príslušenstve tlakových čističov používa závit 3/8", keď sa často stretáva 1/4" a M22?|Závit 3/8" sa používa v niektorých adaptéroch a nátrubkoch, keď je potrebné iné pripojenie než 1/4". Kľúčové je dopasovanie ku konkrétnemu montážnemu prvku, nie „popularita” závitu.

Znamená 3/8" GW, že na druhej strane musí byť 3/8" GZ?|Áno. GW je vnútorný závit, takže spolupracuje s vonkajším závitom 3/8" (GZ).

Ako rozoznať únik zo závitu 3/8" od úniku na rýchlospojke D12?|Únik zo závitu sa zvyčajne objaví pri základni závitového spojenia, zatiaľ čo únik na D12 sa objaví v zóne zasúvania wtyku. Osušenie a krátka tlaková skúška rýchlo ukážu zdroj.

Dá sa vôľa na D12 „opraviť” silnejším zasunutím alebo dotiahnutím?|Nie. Vôľa vzniká z opotrebovanej geometrie alebo tesniacich plôch. Nadmerná sila zvyčajne zrýchli opotrebenie a môže poškodiť pracovné prvky.

Čo urobiť, aby sa gniazdo D12 nezasekávalo pri odpájaní?|Pracovať s čistými spojkami, neodpájať ich pri napnutej hadici a pravidelne odstraňovať piesok/prach z okolia mechanizmu. Zasekávanie D12 veľmi často spôsobujú nečistoty, nie iba samotné poškodenie.

[/faq]
