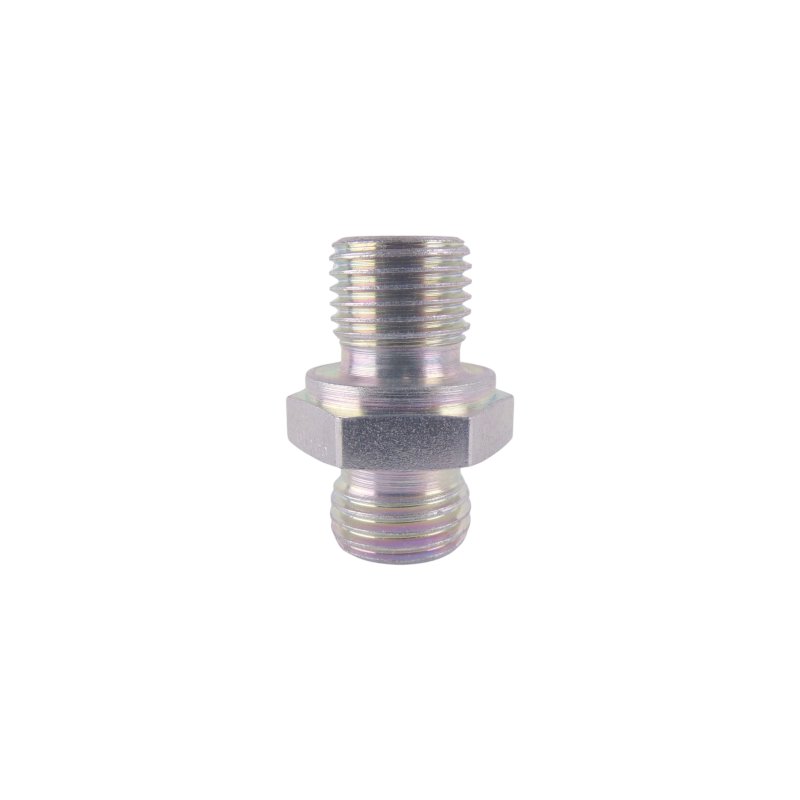

Nypel 1/4 - M14x1,5

Nypel 41042 to prosta złączka Ermeto łącząca instalację hydrauliczną pompy myjki ciśnieniowej Kranzle z rurą hydrauliczną o średnicy zewnętrznej 8mm. Od strony instalacji wkręca się gwintem zewnętrznym stożkowym R1/4" (BSPT), od strony rury przyjmuje rurkę 8mm przez złączkę Ermeto z nakrętką M14x1,5. Przenosi ciśnienie robocze myjki w punkcie połączenia elementu gwintowanego z metalową rurą Ermeto – bez gwintu na samej rurce, szczelność uzyskiwana jest przez mechaniczne odkształcenie oprawki przy dokręceniu nakrętki.

Zastosowanie

Nypel montowany jest w otworze gwintowanym R1/4" elementu układu hydraulicznego pompy, gdzie wymagane jest przyłączenie metalowej rury 8mm. Gwint stożkowy R1/4" uszczelnia się na zwojach gwintu przy dokręceniu – charakterystycznym efektem jest coraz większy opór wkręcania kolejnych zwojów. Strona Ermeto 8mm łączy nypel z rurką hydrauliczną o średnicy zewnętrznej 8mm, a nakrętka M14x1,5 dociska oprawkę ferrule odkształcającą się trwale na rurce przy pierwszym montażu.

Wymieniany przy uszkodzeniu gwintu R1/4", nieszczelności połączenia Ermeto po stronie rurki lub korozji korpusu nypla.

Objawy – kiedy warto wymienić

• Wyciek przy gwincie R1/4" po stronie instalacji – uszkodzone lub zużyte zwoje gwintu stożkowego nie uszczelniają się przy normalnym dokręceniu.
• Wyciek po stronie Ermeto przy dokręconej nakrętce M14x1,5 – uszkodzona oprawka ferrule na rurce lub zdeformowane gniazdo stożkowe w korpusie nypla.
• Mechaniczne uszkodzenie korpusu – pęknięcie lub odkształcenie, szczególnie przy próbach demontażu bez właściwego klucza.
• Korozja korpusu przekraczająca warstwę powierzchniową – wżery lub pęknięcia w obszarze styku z czynnikiem roboczym.
• Odkształcony sześciokąt klucza na korpusie nypla – niemożność pewnego demontażu bez ryzyka uszkodzenia gwintu w obudowie pompy.

Jak dobrać właściwy element

Trzy parametry muszą być zgodne jednocześnie: gwint stożkowy R1/4" zewnętrzny po stronie instalacji, rozmiar rurki 8mm i gwint nakrętki Ermeto M14x1,5. Zmiana któregokolwiek oznacza inną część.

Najczęstsze pomyłki przy zamawianiu:

Nypel Ermeto 6mm (M12x1,5) vs 8mm (M14x1,5) – oba wyglądają podobnie, różnią się wymiarem gniazda Ermeto i gwintem nakrętki. Nakrętka M14x1,5 do rury 8mm i nakrętka M12x1,5 do rury 6mm nie są wymienne. Przed zamówieniem zmierz średnicę zewnętrzną rury, z którą współpracuje nypel.

R1/4" stożkowy (BSPT) vs G1/4" walcowy (BSPP) – niemal identyczna średnica zewnętrzna gwintu, różny kąt zbieżności. Sprawdź typ gwintu w otworze instalacji: gwint stożkowy wchodzi coraz ciaśniej z każdym kolejnym zwojem, walcowy ma jednostajny opór.

Identyfikuj po numerze referencyjnym 41042 lub pełnym oznaczeniu R1/4" AG × Ermeto 8mm (M14x1,5).

Kompatybilność

Element połączenia hydraulicznego w pompach myjek ciśnieniowych Kranzle. Gwint instalacji: R1/4" zewnętrzny stożkowy (BSPT). Przyłącze rurki: Ermeto 8mm, nakrętka M14x1,5. Większy wariant od nypla 405911 (R1/8" AG × Ermeto 6mm, M12x1,5). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41042.
