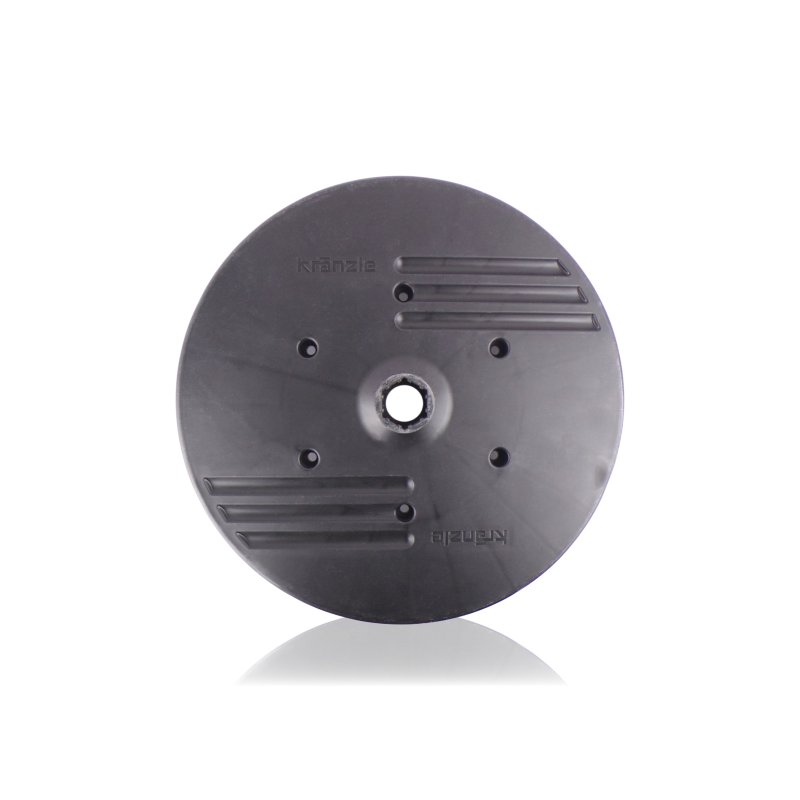

Bočný tanier bubna - 300mm

Pravá strana bubna zodpovedá za udržiavanie jednej z hraníc navinutia hadice. Ak je bočný tanier ohnutý, prasknutý alebo má poškodené upevňovacie body, hadica sa môže ukladať nerovnomerne, trieť o hranu alebo vychádzať mimo správnu dráhu navíjania. Pri priemere 300 mm ide o prvok, ktorý musí zachovať správny tvar po celom svojom obvode.

POUŽITIE

Pravý bočný tanier sa používa v zostave bubna na hadicu ako časť, ktorá obmedzuje a vedie navinutie z pravej strany. Spolupracuje s druhou stranou bubna, osou, upevňovacími prvkami a vysokotlakovou hadicou, preto jeho stav ovplyvňuje spôsob, akým sa hadica ukladá pri navíjaní a odvíjaní.

V servisnej praxi je výmena potrebná po náraze, deformácii hrany, prasknutí pri upevnení alebo vtedy, keď bubon začne pracovať s viditeľným bočným hádzaním. Takéto poškodenie nemusí navijak okamžite vyradiť z prevádzky, ale môže postupne zhoršovať vedenie hadice a zvyšovať zaťaženie susedných častí bubna.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

• hadica sa ukladá nerovnomerne a posúva sa k pravému okraju bubna
• bočný tanier má praskliny, deformácie alebo poškodené upevňovacie miesta
• pri otáčaní je viditeľné hádzanie alebo nerovnomerná práca pravej strany navijaka
• hrana taniera trie o hadicu alebo susedné časti krytu
• po demontáži sú viditeľné vypracované otvory, deformovaný profil alebo poškodený obrys dielu

AKO VYBRAŤ SPRÁVNY PRVOK

Pri výbere tejto časti treba potvrdiť nielen priemer 300 mm, ale aj pravú stranu montáže. Bočné taniere môžu vyzerať podobne, ale líšiť sa rozložením upevnení, profilom hrany alebo spôsobom spolupráce s osou a ostatnými časťami navijaka.

Pred montážou sa oplatí skontrolovať:

• priemer taniera 300 mm
• pravú stranu montáže
• rozloženie otvorov a upevňovacích bodov
• profil hrany vedúcej hadicu
• zhodu s osou, druhým tanierom a telom bubna
• stav dištančných a upevňovacích prvkov

Pri tejto časti je dôležitá geometria celého obvodu. Aj malé skrivenie alebo rozdiel v profile môže spôsobovať nerovnomerné vedenie hadice a zrýchlené opotrebovanie hrany bubna.

KOMPATIBILITA

Kompatibilitu treba posudzovať podľa konkrétneho vyhotovenia bubna, a nie len podľa samotného vonkajšieho priemeru. O správnom prispôsobení rozhodujú: pravá strana montáže, priemer 300 mm, profil taniera, rozloženie upevnení a spôsob spolupráce s ostatnými časťami navijaka. Pri bočných prvkoch bubna podobný vzhľad nezaručuje správnu funkciu, pretože aj malý rozdiel v geometrii môže zmeniť dráhu vedenia hadice.

[faq]

Dá sa pravý bočný tanier zameniť s ľavým?|Ak je diel určený ako pravý, o vhodnosti rozhoduje smer montáže, rozloženie upevnení a profil práce s konkrétnou stranou bubna.

Čo môže spôsobovať posúvanie hadice na jednu stranu bubna?|Príčinou môže byť deformovaný bočný tanier, vôľa na osi, nerovnomerné upevnenie bubna alebo nesprávne vedenie hadice pri navíjaní. Oplatí sa skontrolovať celú dráhu pohybu hadice.

Ako zistiť, či má tanier po montáži hádzanie?|Po nasadení treba bubon otočiť a sledovať, či bočná hrana pracuje rovnomerne. Viditeľné zvlnenie hrany zvyčajne poukazuje na deformáciu taniera, problém s osadením alebo poškodenie upevňovacích prvkov.

Vyradzuje prasklina pri upevňovacom otvore tanier z ďalšej prevádzky?|Zvyčajne áno, ak prasklina ovplyvňuje tuhosť dielu alebo sa pri otáčaní bubna zväčšuje. V tomto mieste sa zaťaženie opakuje pri každom navíjaní hadice.

Čo treba skontrolovať spolu s pravým tanierom bubna?|Oplatí sa prezrieť ľavý tanier, os, dištančné prvky, skrutky a samotnú hadicu. Ak bola pravá strana preťažená alebo narazená, susedné prvky mohli tiež prevziať časť poškodenia.

[/faq]
