Wężyk Łączący Blok z Pompą

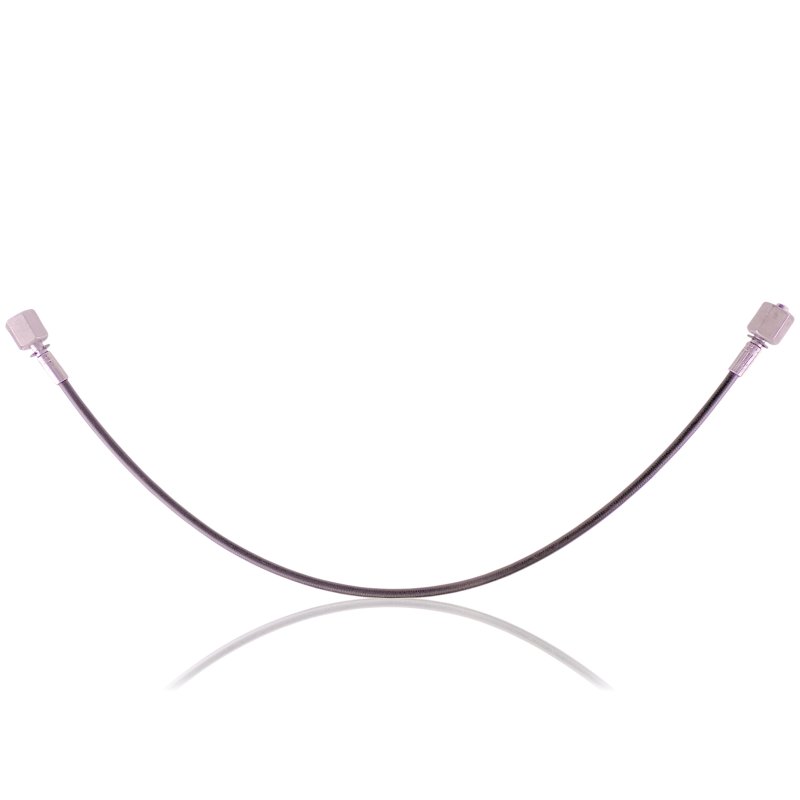

Wężyk 42593 to elastyczny przewód hydrauliczny łączący blok zaworowy z pompą w myjkach ciśnieniowych Kranzle serii B 230T, B 240T i B 270T z silnikiem spalinowym. W odróżnieniu od sztywnych rur Ermeto stosowanych w myjkach elektrycznych, elastyczny wężyk kompensuje drgania silnika spalinowego i różnice w ustawieniu osi bloku zaworowego i pompy – co jest szczególnie istotne przy silnikach jednocylindrowych o charakterystycznych drganiach. Wężyk przenosi wodę roboczą pod pełnym ciśnieniem pompy między oboma elementami układu hydraulicznego.

Zastosowanie

Wężyk montowany jest między blokiem zaworowym a pompą myjki – jeden koniec podłączony do wyjścia bloku zaworowego, drugi do wejścia pompy lub odwrotnie, zależnie od konfiguracji układu hydraulicznego w danym modelu. Elastyczność wężyka eliminuje naprężenia mechaniczne wynikające z drgań silnika spalinowego, które przy sztywnym połączeniu rurowym prowadziłyby do zmęczenia materiału i pęknięć w miejscach przyłączy. Jeden wężyk pasuje do trzech modeli serii B (230T, 240T, 270T), co wskazuje na identyczną geometrię układu hydraulicznego w tej rodzinie.

Wymieniany przy wycieku w miejscu połączenia z blokiem lub pompą, pęknięciu lub stwardnieniu materiału wężyka lub mechanicznym uszkodzeniu korpusu.

Objawy – kiedy warto wymienić

• Wyciek wody przy przyłączach wężyka – po stronie bloku zaworowego lub pompy – przy ciśnieniu roboczym lub bezpośrednio po jego zaniku.
• Widoczne pęknięcie, wybrzuszenie lub rozkruszenie materiału wężyka – szczególnie przy końcówkach i zaciskach, gdzie materiał jest najbardziej obciążony.
• Wężyk stwardniał i stracił elastyczność – przy silnikach spalinowych z intensywnymi drganiami sztywny wężyk przenosi te drgania na przyłącza i przyspiesza zużycie.
• Wyciek przy zaciskach końcówek wężyka – odkucie lub korozja zacisku nie trzyma końcówki pod ciśnieniem roboczym.
• Widoczne przetarcie lub mechaniczne uszkodzenie zewnętrznej warstwy wężyka od kontaktu z elementami silnika lub obudową.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 42593 i modelu myjki – B 230T, B 240T lub B 270T. Trzy modele tej serii używają tego samego wężyka, co potwierdza identyczną geometrię połączenia bloku z pompą. Wężyk ma określoną długość i konfigurację końcówek – przy zamawianiu zamiennika spoza katalogu Kranzle porównaj długość, średnicę wewnętrzną i typ zakończeń z demontowanym elementem.

Typ zakończeń – zaciskane, wkręcane czy z szybkozłączem – weryfikuj na demontowanym wężyku przed zamówieniem. Błędny typ zakończenia uniemożliwi prawidłowe podłączenie do bloku lub pompy.

Kompatybilność

Elastyczny wężyk hydrauliczny do myjek ciśnieniowych Kranzle z silnikiem spalinowym: B 230T, B 240T i B 270T. Łączy blok zaworowy z pompą. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 42593.

[faq]

Dlaczego w myjce z silnikiem spalinowym stosuje się elastyczny wężyk zamiast sztywnej rury hydraulicznej jak w myjkach elektrycznych?|Silnik spalinowy generuje wyraźne drgania impulsowe – szczególnie przy niskich obrotach i przy rozruchu. Sztywna rura hydrauliczna w takim układzie pracowałaby jak dźwignia przenoszącą te drgania bezpośrednio na przyłącza bloku zaworowego i pompy, co prowadziłoby do pęknięć zmęczeniowych w miejscach połączeń. Elastyczny wężyk absorbuje te drgania i kompensuje niewielkie przesunięcia wzajemne bloku i pompy wynikające z drgań silnika podczas pracy.

Czym wężyk 42593 różni się od rury Ermeto 410411 – oba łączą blok zaworowy z pompą?|Rura Ermeto 410411 to sztywna metalowa rurka z fabrycznie zamontowanymi złączkami Ermeto – stosowana w myjkach elektrycznych, gdzie brak drgań silnika spalinowego pozwala na sztywne połączenie. Wężyk 42593 to elastyczny przewód hydrauliczny – stosowany w myjkach spalinowych serii B, gdzie elastyczność jest koniecznością. Oba przenoszą wodę pod pełnym ciśnieniem roboczym, ale zupełnie różnymi środkami. Nie są zamiennikami.

[/faq]
