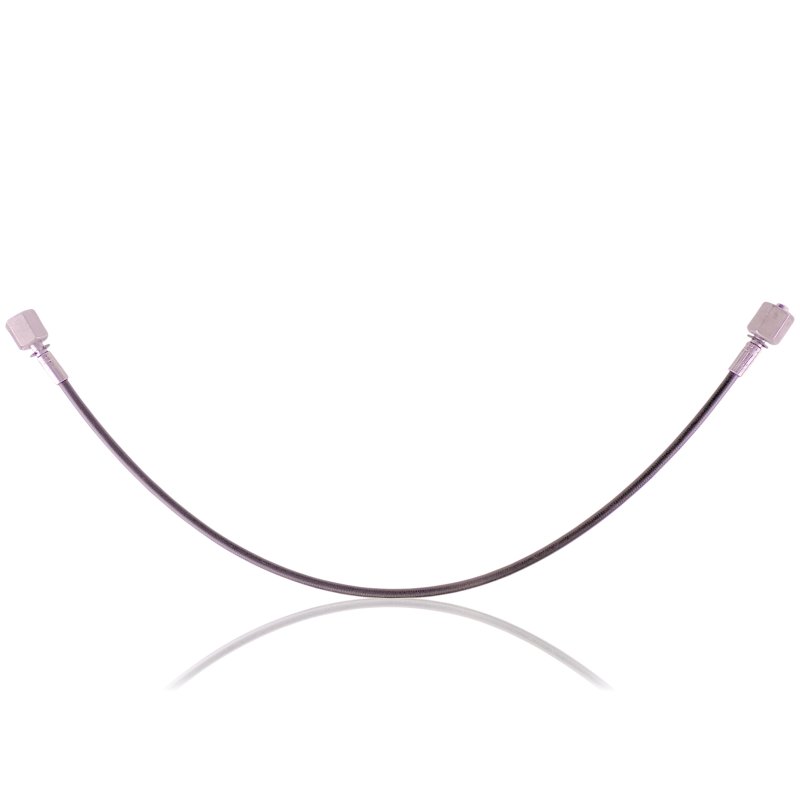

Hadica spájajúca blok s čerpadlom

Hadica 42593 je flexibilným hydraulickým potrubím spájajúcim ventilný blok s čerpadlom v vysokotlakových umývačkách Kranzle B 230T, B 240T a B 270T so spaľovacím motorom. Na rozdiel od tuhých Ermeto trubiek používaných v elektrických umývačkách flexibilná hadica kompenzuje vibrácie spaľovacieho motora a rozdiely v nastavení osí ventilného bloku a čerpadla – čo je obzvlášť dôležité pri jednoválcových motoroch s charakteristickými vibráciami. Hadica prenáša pracovnú vodu pod plným pracovným tlakom čerpadla medzi oboma dielmi hydraulického okruhu.

Použitie

Hadica sa montuje medzi ventilný blok a čerpadlo umývačky – jeden koniec sa pripojí k výstupu ventilného bloku, druhý k vstupu čerpadla alebo naopak, v závislosti od konfigurácie hydraulického okruhu v danom modeli. Pružnosť hadice eliminuje mechanické napätie vyplývajúce z vibrácií spaľovacieho motora, ktoré by pri tuhom potrubnom spojení viedlo k únave materiálu a prasknutiam v miestach prípojok. Jedna hadica pasuje na všetky tri modely série B (230T, 240T, 270T), čo potvrdzuje identickú geometriu hydraulického okruhu v tejto rodine.

Vymieňa sa pri úniku v mieste spojenia s blokom alebo čerpadlom, pri prasknutí alebo stuhnutí materiálu hadice alebo pri mechanickom poškodení telesa.

Príznaky – kedy vymeniť

• Únik vody pri prípojkách hadice – na strane ventilného bloku alebo čerpadla – pri pracovnom tlaku alebo bezprostredne po jeho zániku.
• Viditeľné prasknutie, vydutie alebo drobenie materiálu hadice – najmä pri koncovkách a lisovaniach, kde je materiál najviac namáhaný.
• Hadica stuhla a stratila pružnosť – pri spaľovacích motoroch s intenzívnymi vibráciami tuhá hadica prenáša tieto vibrácie na prípojky a urýchľuje opotrebovanie.
• Únik pri lisovaných koncovkách hadice – deformované alebo skorodované lisovanie nedrží koncovku pod pracovným tlakom.
• Viditeľné odretie alebo mechanické poškodenie vonkajšej vrstvy hadice od kontaktu s dielmi motora alebo telesa.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 42593 a modelu umývačky – B 230T, B 240T alebo B 270T. Tri modely tejto série používajú rovnakú hadicu, čo potvrdzuje identickú geometriu spojenia bloku s čerpadlom. Hadica má definovanú dĺžku a konfiguráciu koncoviek – pri objednávaní náhrady mimo katalógu Kranzle porovnajte dĺžku, vnútorný priemer a typ zakončení s demontovaným dielom.

Typ zakončení – lisovaný, závitový alebo s rýchlospojkou – overte na demontovanej hadici pred objednaním. Nesprávny typ zakončenia znemožní správne pripojenie k bloku alebo čerpadlu.

Kompatibilita

Flexibilná hydraulická hadica pre vysokotlakové umývačky Kranzle so spaľovacím motorom: B 230T, B 240T a B 270T. Spája ventilný blok s čerpadlom. Presný rozsah kompatibility overujte podľa referenčného čísla 42593.

[faq]

Prečo sa v umývačke so spaľovacím motorom používa flexibilná hadica namiesto tuhej hydraulickej trubky ako v elektrických umývačkách?|Spaľovací motor generuje výrazné impulzné vibrácie – najmä pri nízkych otáčkach a pri štarte. Tuhá hydraulická trubka v takomto systéme by fungovala ako páka prenášajúca tieto vibrácie priamo na prípojky ventilného bloku a čerpadla, čo by viedlo k únavovým prasknutiam v miestach spojení. Flexibilná hadica tieto vibrácie absorbuje a kompenzuje malé vzájomné posunutia bloku a čerpadla vyplývajúce z vibrácií motora počas prevádzky.

Čím sa hadica 42593 líši od Ermeto trubky 410411 – obe spájajú ventilný blok s čerpadlom?|Ermeto trubka 410411 je tuhá kovová trubička s továrensky namontovanými Ermeto spojkami – používaná v elektrických umývačkách, kde absencia vibrácií spaľovacieho motora umožňuje tuhé spojenie. Hadica 42593 je flexibilné hydraulické potrubie – používané v spaľovacích umývačkách série B, kde je pružnosť nevyhnutnosťou. Obe prenášajú vodu pod plným pracovným tlakom, ale úplne inými prostriedkami. Nie sú navzájom náhradami.

[/faq]
