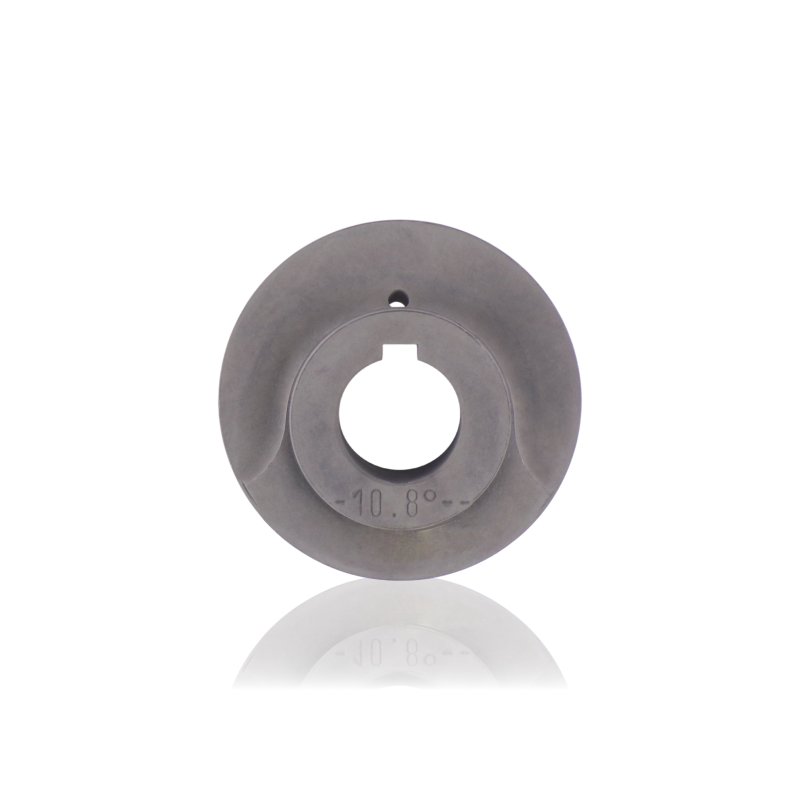

Vačka čerpadla 10,8

Vačka 40460108 s uhlom 10,8° je pohonným prvkom piestového čerpadla vysokotlakovej umývačky Kranzle. Osadená na hlavnom hriadeli čerpadla premieňa rotačný pohyb na vratno-posuvný pohyb piestov. Uhol 10,8° určuje geometriu vačky a priamo stanovuje zdvih piestov – a tým aj výdatnosť a tlakovú charakteristiku celého čerpadla.

Použitie

Vačka sa montuje centrálne na hlavný hriadeľ čerpadla, medzi ložisko a vačkový kotúč. Pri každej otáčke hriadeľa posúva piesty po dráhe určenej jej uhlom – čím väčší uhol, tým dlhší zdvih piestu pri rovnakej geometrii hriadeľa. Vačka 10,8° dáva dlhší zdvih, čo sa prejavuje vyššou výdatnosťou čerpadla pri zodpovedajúcej tlakovej charakteristike.

Servisný diel vymieňaný pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, prasknutia, zadretia valčekového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla, ktoré neodstráni výmena tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo jej nevyváženosť po zadretí.
• Viditeľné stopy zadretia, ryhy alebo vydrobenie na bežni vačky – tam, kde sa opiera valčekové ložisko. Aj plytké poškodenie bežne sa prejaví nerovnomerným pohybom piestov.
• Vôľa na hriadeli pri namontovanej vačke – trhlina v oblasti montážneho otvoru alebo opotrebenie kuželovej plochy, ak je vačka osadená kuželovo.
• Poškodenie valčekového ložiska vačky spolu so stopami nadmerného zahrievania na samotnej vačke – zadretie ložiska často sekundárne poškodí bežňu vačky.
• Výmena vačky ako súčasť súpravy – ak jeden prvok vačkového uzla vykazuje výrazné opotrebenie po dlhej prevádzke, ostatné sú zvyčajne v podobnom stave.

Ako vybrať správny diel

Uhol vačky je kritický parameter – nevyberajte vačku len podľa čísla hriadeľa ani modelu umývačky bez potvrdenia uhla. Čerpadlá Kranzle môžu byť vybavené vačkami rôznych uhlov v závislosti od verzie a určenia – namontovanie vačky s nesprávnym uhlom mení charakteristiku čerpadla a môže viesť k preťaženiu motora alebo nedostatočnému tlaku.

Identifikujte podľa referenčného čísla 40460108 a uhla 10,8°. Pri demontáži hľadajte označenie uhla priamo na vačke – zvyčajne vyrazené alebo vyryté na bočnom povrchu. Ak je označenie nečitateľné, uhol možno geometricky zmerať po demontáži, ale ide o operáciu vyžadujúcu presnosť.

Pri výmene vačky súčasne zhodnoťte stav valčekového ložiska, vačkového kotúča a podložiek – tieto diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Pohonný diel piestového čerpadla vysokotlakových umývačiek Kranzle vybavených vačkovým uzlom s uhlom 10,8°. Presný rozsah kompatibility overujte podľa referenčného čísla 40460108 a uhla 10,8°.

[faq]

Aký je praktický rozdiel medzi vačkou 10,8° a napríklad vačkou 8,0° (4005580) – možno ich používať zameniteľne?|Nie je možné ich používať zameniteľne. Väčší uhol vačky – 10,8° namiesto 8,0° – znamená dlhší zdvih piestov pri rovnakom hriadeli. Prejaví sa to vyššou výdatnosťou čerpadla a inou tlakovou charakteristikou. Namontovanie vačky s iným uhlom ako je predpísané pre dané čerpadlo mení jeho pracovné parametre a môže viesť k preťaženiu motora alebo prevádzke mimo projektovaného rozsahu. Výmena je možná výlučne za identický uhol.

Ako identifikovať uhol vačky bez jej sňatia z hriadeľa?|Bez demontáže je to ťažké alebo nemožné – označenie uhla sa nachádza zvyčajne na bočnom povrchu vačky a môže byť neviditeľné pri namontovanom ložisku alebo kotúči. Pri prvom servise čerpadla neznámeho exemplára je jediná spoľahlivá metóda demontáž a prečítanie označenia. Ak máte technickú dokumentáciu alebo výrobný štítok umývačky s plným číslom modelu, uhol vačky možno zistiť z katalógu dielov Kranzle pre daný model.

Ako rozpoznať opotrebenie bežne vačky v ranom štádiu, skôr než sa objavia vibrácie?|Pri demontáži uzla prezrite bežňu vačky v bočnom svetle – včasné opotrebenie sa prejavuje matnou, mierne vydutou stopou v mieste styku s valčekovým ložiskom, ešte pred vznikom viditeľných rýh. Skontrolujte tiež, či valčekové ložisko pri ručnom otáčaní rovnomerne sa kotúľa po bežni – odpor alebo škriekanie pri voľnom kotúľaní poukazuje na poškodenie bežne alebo samotného ložiska. Oba prvky posudzujte spoločne, pretože opotrebenie jedného urýchľuje degradáciu druhého.

Možno vačku regenerovať brúsením bežne, alebo je nevyhnutná výmena?|Brúsenie bežne vačky je technicky možné, ale mení jej geometriu – najmä pri presne definovanom uhle 10,8°. Odobratie materiálu z bežne môže zmeniť efektívny uhol vačky, a tým aj zdvih piestov. Pre prvok určujúci pracovné parametre celého čerpadla je regenerácia brúsením nepraktická – tolerancie sú príliš malé a riziko zmeny charakteristiky čerpadla príliš vysoké. Pri poškodenej bežni je výmena za novú vačku 40460108 istejšia.

[/faq]
