Krzywka 10,8

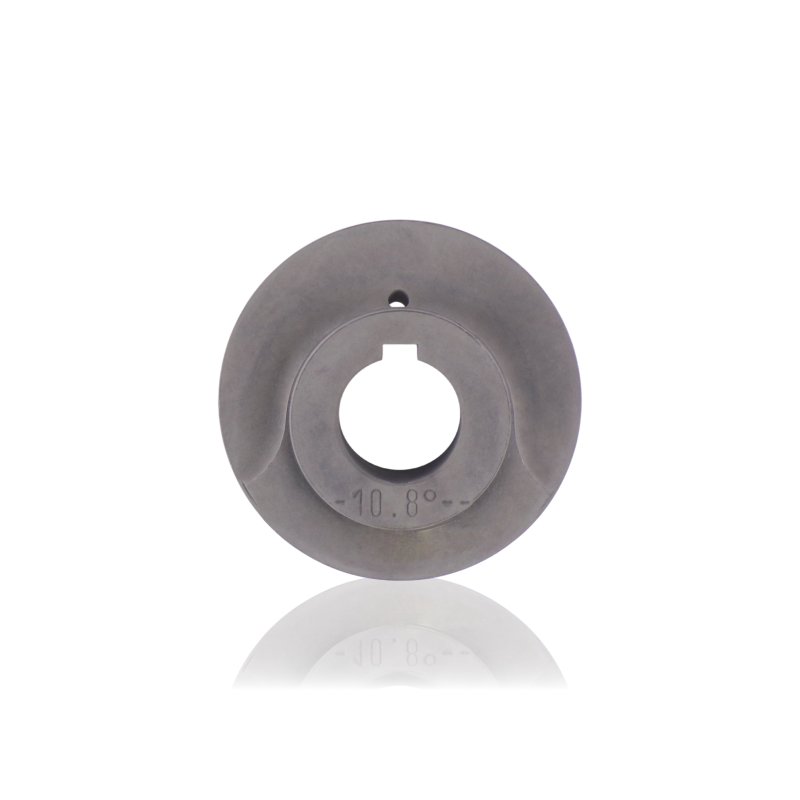

Krzywka 40460108 o kącie 10,8° to element napędu pompy tłokowej myjki ciśnieniowej Kranzle. Osadzona na wale głównym pompy, zamienia ruch obrotowy na posuwisto-zwrotny ruch tłoków. Kąt 10,8° określa geometrię krzywki i bezpośrednio wyznacza skok tłoków – a przez to wydatek i charakterystykę ciśnieniową całej pompy.

Zastosowanie

Krzywka montowana jest centralnie na wale głównym pompy, między łożyskiem a tarczą krzywki. Przy każdym obrocie wału przesuwa tłoki po torze wyznaczonym przez swój kąt – im większy kąt, tym dłuższy skok tłoka przy tej samej geometrii wału. Krzywka 10,8° daje dłuższy skok, co przekłada się na większy wydatek pompy przy odpowiedniej dla niej charakterystyce ciśnieniowej.

Element wymieniany przy naprawie węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, pęknięcia, zatarcia łożyska rolkowego lub w ramach kompleksowego serwisu napędu pompy.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy, których nie eliminuje wymiana uszczelek ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub jej niewyważenie po zatarciu.
• Widoczne ślady zatarcia, rysy lub wykruszenia na bieżni krzywki – tam, gdzie opiera się łożysko rolkowe. Nawet płytkie uszkodzenia bieżni przekładają się na nierówny ruch tłoków.
• Luz na wale przy zamontowanej krzywce – pęknięcie w obszarze otworu montażowego lub zużycie powierzchni stożkowej, jeśli krzywka osadzana jest stożkowo.
• Uszkodzenie łożyska rolkowego krzywki przy jednoczesnych śladach nadmiernego nagrzewania na samej krzywce – zatarcie łożyska często uszkadza bieżnię krzywki wtórnie.
• Wymiana krzywki jako część zestawu – jeśli jeden element węzła krzywkowego wykazuje wyraźne zużycie po długiej eksploatacji, pozostałe są zazwyczaj w podobnym stanie.

Jak dobrać właściwy element

Kąt krzywki to parametr krytyczny – nie dobieraj krzywki wyłącznie po numerze wału ani modelu myjki bez potwierdzenia kąta. Pompy Kranzle mogą być wyposażone w krzywki o różnych kątach w zależności od wersji i przeznaczenia – zamontowanie krzywki o nieprawidłowym kącie zmienia charakterystykę pompy i może prowadzić do przeciążenia silnika lub niewystarczającego ciśnienia.

Identyfikuj po numerze referencyjnym 40460108 i kącie 10,8°. Przy demontażu szukaj oznaczenia kąta na samej krzywce – zwykle wytłoczonego lub rytego na bocznej powierzchni. Jeśli oznaczenie jest nieczytelne, kąt można zmierzyć geometrycznie po demontażu, ale jest to operacja wymagająca precyzji.

Przy wymianie krzywki oceń jednocześnie stan łożyska rolkowego, tarczy krzywki i podkładek – te elementy pracują razem i zużywają się w zbliżonym czasie.

Kompatybilność

Część napędu pompy tłokowej myjek ciśnieniowych Kranzle wyposażonych w węzeł krzywkowy z kątem 10,8°. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40460108 i kącie 10,8°

[faq]

Jaka jest praktyczna różnica między krzywką 10,8° a  np. krzywką 8,0° (4005580) – czy można je stosować wymiennie?|Nie można stosować ich wymiennie. Większy kąt krzywki – 10,8° zamiast 8,0° – oznacza dłuższy skok tłoków przy tym samym wale. Przekłada się to na wyższy wydatek pompy i inną charakterystykę ciśnieniową. Zamontowanie krzywki o innym kącie niż przewidziany dla danej pompy zmienia jej parametry robocze i może prowadzić do przeciążenia silnika lub pracy poza zakresem projektowym. Wymiana jest możliwa wyłącznie na identyczny kąt.

Jak zidentyfikować kąt krzywki bez zdejmowania jej z wału?|Bez demontażu jest to trudne lub niemożliwe – oznaczenie kąta znajduje się zazwyczaj na bocznej powierzchni krzywki i może być niewidoczne przy zamontowanym łożysku lub tarczy. Przy pierwszym serwisie pompy nieznanego egzemplarza jedyną pewną metodą jest demontaż i odczyt oznaczenia. Jeśli masz dokumentację techniczną lub tabliczkę znamionową myjki z pełnym numerem modelu, kąt krzywki można ustalić z katalogu części Kranzle dla tego modelu.

Po czym rozpoznać zużycie bieżni krzywki na wczesnym etapie, zanim pojawią się wibracje?|Przy demontażu węzła obejrzyj bieżnię krzywki w świetle bocznym – wczesne zużycie objawia się matową, lekko wklęsłą ścieżką w miejscu styku z łożyskiem rolkowym, zanim pojawią się widoczne rysy. Sprawdź też, czy łożysko rolkowe toczy się równomiernie po bieżni przy ręcznym obróceniu – opór lub chrzęst przy swobodnym toczeniu wskazuje na uszkodzenie bieżni lub samego łożyska. Oba elementy oceniaj razem, bo zużycie jednego przyspiesza degradację drugiego.

Czy krzywkę można regenerować przez szlifowanie bieżni, czy konieczna jest wymiana?|Szlifowanie bieżni krzywki jest technicznie możliwe, ale zmienia jej geometrię – szczególnie przy precyzyjnie określonym kącie 10,8°. Usunięcie materiału z bieżni może zmienić efektywny kąt krzywki, a przez to skok tłoków. Dla elementu wyznaczającego parametry robocze całej pompy regeneracja przez szlifowanie jest niepraktyczna – tolerancje są zbyt małe, a ryzyko zmiany charakterystyki pompy zbyt wysokie. Przy uszkodzonej bieżni wymiana na nową krzywkę 40460108 jest pewniejsza.
