Klapka Bębna

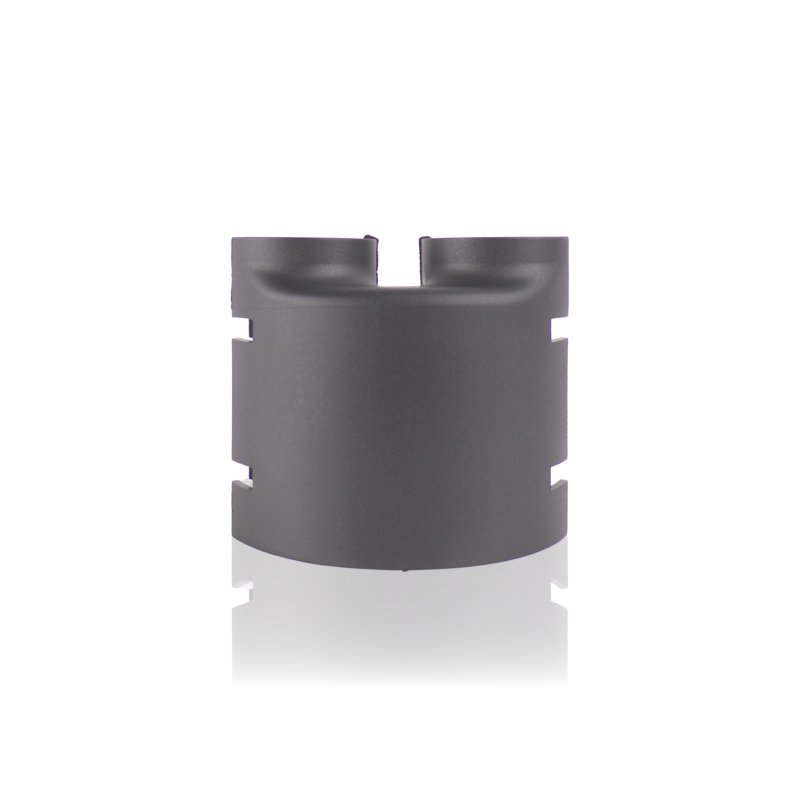

Wałek bębna nawojowego w myjkach Kranzle jest pusty w środku – wewnątrz poprowadzony jest odcinek węża stanowiący część toru hydraulicznego bębna. Klapka 40162 zasłania otwór wałka od zewnątrz, zamykając dostęp do ukrytego we wnętrzu węża.

Zastosowanie

Klapka montowana jest w otworze wałka bębna nawojowego. Wałek pełni funkcję kanału prowadzącego – wewnątrz niego przebiega odcinek węża łączący obrotowe przyłącze bębna z układem hydraulicznym myjki. Klapka zamyka ten otwór od strony zewnętrznej, chroniąc wnętrze wałka i ukryty w nim wąż przed zabrudzeniem i uszkodzeniem mechanicznym. Bez klapki wnętrze wałka pozostaje otwarte.

Objawy – kiedy warto wymienić

Klapka odpadła lub zaginęła – otwór wałka pozostaje niezasłonięty.

Pęknięty lub wyłamany korpus klapki – element nie trzyma się w otworze wałka.

Klapka siedzi z luzem i wypada przy pracy bębna – wyrobione osadzenie.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40162. Klapka musi pasować do otworu wałka w konkretnym bębnie Kranzle – średnica trzpienia lub kołnierza musi być zgodna z otworem. Przy wymianie porównaj nową klapkę z demontowaną pod kątem geometrii osadzenia. Jeśli klapka zaginęła, weryfikuj dobór po numerze referencyjnym lub schemacie serwisowym bębna.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach nawojowych montowanych w myjkach ciśnieniowych Kranzle z wałkiem prowadzącym wąż wewnętrznie. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 40162.

[faq]

Czy klapka uszczelnia wałek, czy tylko go zasłania?|Klapka 40162 pełni funkcję osłony, nie uszczelnienia hydraulicznego. Wąż biegnący wewnątrz wałka jest elementem ciśnieniowym układu hydraulicznego bębna – jego szczelność zapewniają przyłącza i uszczelnienia po obu końcach toru, nie klapka. Klapka zamyka jedynie otwór zewnętrzny wałka.

Czy wąż ukryty wewnątrz wałka można sprawdzić bez demontażu bębna?|Po zdjęciu klapki otwór wałka daje ograniczony dostęp wzrokowy do wnętrza. Pełna inspekcja węża wewnątrz wałka wymaga demontażu bębna. Jeśli bęben wykazuje nieszczelność hydrauliczną bez widocznego miejsca wycieku na zewnątrz, warto sprawdzić stan węża wewnątrz wałka przy otwartym bębnie.

Czy sposób mocowania klapki jest taki sam we wszystkich bębnach Kranzle?|Nie – zależnie od modelu bębna klapka może być mocowana na wcisk, śrubą lub zatrzaskowo. Przed demontażem sprawdź, czy klapka ma widoczną śrubę, czy jest elementem wciśniętym. Próba wyrwania klapki mocowanej śrubą może uszkodzić otwór wałka.

Co sprawdzić, jeśli nowa klapka nie siedzi stabilnie w otworze wałka?|Przyczyną jest najczęściej wyrobiony lub wyszczerbiony otwór wałka. Jeśli krawędź otworu jest uszkodzona, sama wymiana klapki nie przywróci stabilnego osadzenia. W takim przypadku sprawdź stan otworu wałka i oceń, czy możliwy jest montaż z zastosowaniem kleju technicznego lub czy konieczna jest wymiana wałka.

[/faq]
