Krzywka 13,5

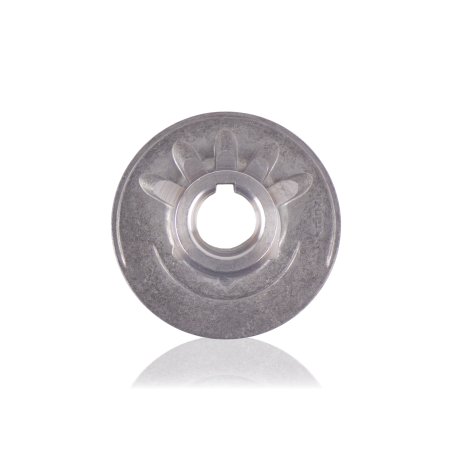

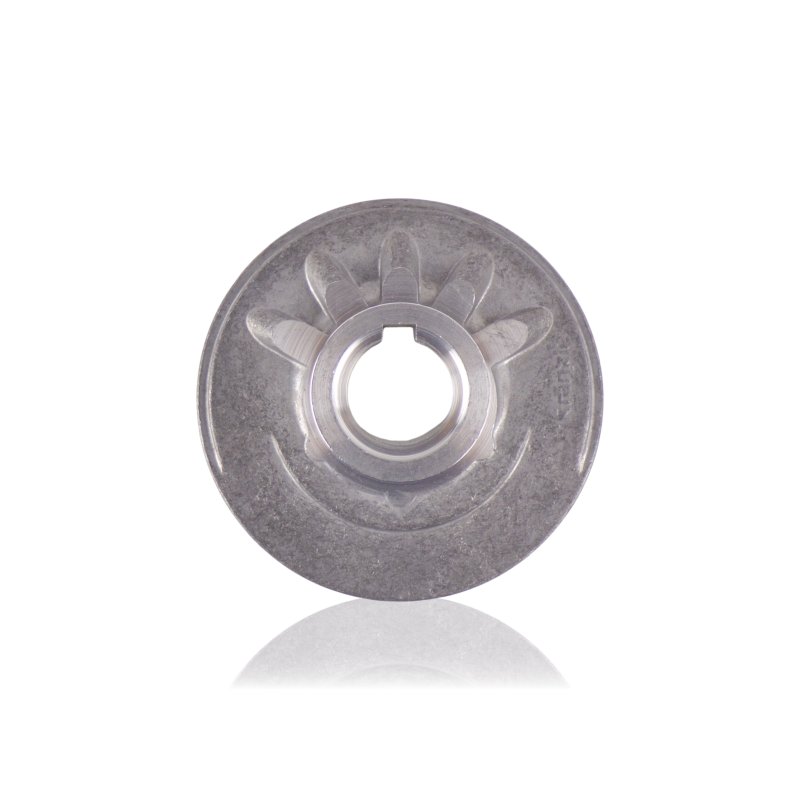

Krzywka 41028135 o kącie 13,5° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle Quadro 12/150 TST. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 13,5° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny. Aluminiowy korpus i przynależność do serii 41028 odróżniają ten element od stalowych krzywek serii 40460 stosowanych w modelach quadro 599/799/899 TST.

Zastosowanie

Krzywka montowana jest na wale pompy myjki Quadro 12/150 TST. Przy każdym obrocie wału krzywka, ustawiona pod kątem 13,5°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 13,5° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy Quadro 12/150 TST.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Korozja lub mechaniczne uszkodzenie aluminiowego korpusu – szczególnie w miejscach styku z elementami stalowymi pakietu łożyskowego przy obecności wilgoci.

Jak dobrać właściwy element

Dwa parametry muszą być zgodne jednocześnie: kąt 13,5° i model pompy Quadro 12/150 TST. Identyfikuj po numerze referencyjnym 41028135 – schemat numeracji serii 41028 koduje kąt w ostatnich cyfrach (41028+135 = 13,5°), co pozwala na krzyżową weryfikację przy nieczytelnym oznaczeniu na samej krzywce.

Krzywka 41028135 (Quadro 12/150 TST) nie jest zamiennikiem krzywek serii 40460 stosowanych w modelach quadro 599/799/899 TST – mimo zbliżonej nazwy modelu, obie linie mają inną numerację krzywek, inny materiał korpusu i inną geometrię węzła krzywkowego. Przy demontażu zawsze sprawdź numer na samej krzywce przed zamówieniem zamiennika.

Oceń jednocześnie stan łożyska pakietu łożyskowego – oba elementy pracują razem i zużywają się w zbliżonym czasie.

Kompatybilność

Krzywka do pompy myjki ciśnieniowej Kranzle Quadro 12/150 TST, kąt 13,5°, korpus aluminiowy. Nie jest zamiennikiem krzywek serii 40460 (quadro 599/799/899 TST) ani krzywek innych modeli serii 41028. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41028135.

[faq]

Czy krzywka 41028135 (13,5°, Quadro 12/150 TST) jest zamiennikiem krzywki 41028613 (13,0°) przy braku dostępności właściwego wariantu?|Nie – różnica kąta 0,5° między 13,0° a 13,5° przekłada się na mierzalną różnicę skoku tłoków i wydatku pompy. Dodatkowo oba elementy przypisane są do różnych modeli pomp, które mogą mieć inne wymagania co do skoku tłoka. Montaż krzywki o niewłaściwym kącie zmienia parametry robocze pompy poza zakres projektowy i może prowadzić do przeciążenia silnika lub nieodpowiedniego ciśnienia. Brak właściwego zamiennika to powód do wstrzymania się z naprawą, nie do zastosowania innego kąta.

Po czym rozpoznać wczesne zużycie aluminiowej krzywki, zanim pojawią się wyraźne wibracje?|Przy demontażu pakietu łożyskowego obejrzyj bieżnię krzywki w świetle bocznym – wczesne zużycie aluminium objawia się matową, lekko wklęsłą powierzchnią w miejscu kontaktu z łożyskiem, zanim pojawią się wyraźne rysy. Sprawdź obrót łożyska oporowego ręcznie – opór lub chrzęst wskazuje na uszkodzenie jednego z elementów. Oceń też styk aluminium z elementami stalowymi pakietu pod kątem korozji galwanicznej przy śladach wilgoci w obudowie pompy.

[/faq]
