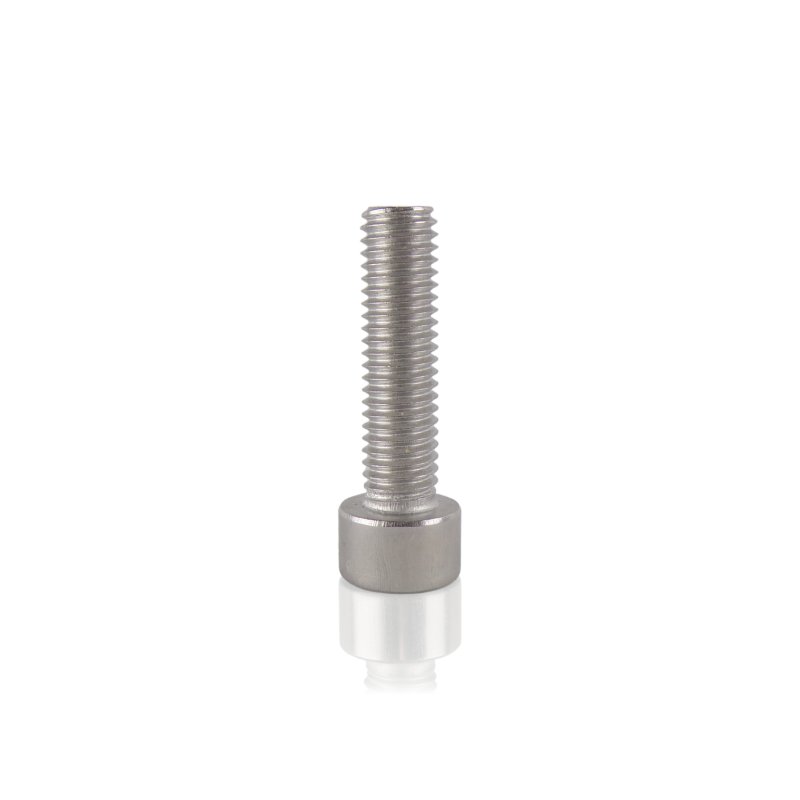

Śruba M10x35

Śruba 425091 to śruba imbusowa M10×35 wykonana ze stali nierdzewnej V2A według normy DIN 912. Oznaczenie V2A to niemiecka nazwa stali 1.4301 – odpowiednik oznaczenia A2 w normie ISO 3506, ta sama stal co stosowana w śrubach imbusowych Kranzle z serii 410xxx. Łeb walcowy z gniazdem sześciokątnym umożliwia montaż w miejscach o ograniczonym dostępie, gdzie klucz płaski lub nasadowy nie zmieści się przy pełnym obrocie. Stal nierdzewna V2A zapewnia odporność na korozję przy stałym kontakcie z wodą roboczą, wilgocią i detergentami typowymi dla środowiska myjki ciśnieniowej.

Zastosowanie

Śruba stosowana przy montażu elementów konstrukcyjnych myjek ciśnieniowych Kranzle w miejscach narażonych na wilgoć lub bezpośredni kontakt z wodą, gdzie zwykła stal węglowa korodowałaby szybciej. Gwint M10 i długość 35mm wskazują na połączenie przenoszące umiarkowane obciążenia – typowe dla mocowań elementów obudowy, osłon lub podzespołów. Dokładne miejsce montażu weryfikuj na podstawie demontowanej maszyny lub dokumentacji serwisowej modelu.

Objawy – kiedy warto wymienić

• Uszkodzone lub ześlizgnięte gniazdo sześciokątne w łbie – klucz imbus obraca się bez uchwycenia, śruby nie da się odkręcić ani dokręcić w standardowy sposób.
• Mechaniczne uszkodzenie gwintu – śruba nie wchodzi płynnie lub wykazuje luz po dokręceniu do nominalnego momentu.
• Zatarcie gwintu w połączeniu ze stalą węglową lub aluminium przy długotrwałej eksploatacji w wilgotnym środowisku.
• Pęknięcie lub odkształcenie trzonu – widoczne po demontażu, szczególnie przy połączeniach narażonych na drgania silnika lub pompy.

Jak dobrać właściwy element

Trzy parametry muszą być zgodne jednocześnie: gwint M10, długość 35mm i materiał V2A (A2). Długość śruby wg DIN 912 mierzona jest od dolnej krawędzi łba do końca trzonu – nie obejmuje łba. Łeb walcowy śruby imbusowej M10 ma standardową wysokość 10mm wg DIN 912 – jeśli mierzysz całkowitą długość śruby z łbem i wychodzi ok. 45mm, to trzon ma 35mm i śruba jest właściwa.

Materiał V2A nie jest parametrem wymiennym na zwykłą stal węglową ocynkowaną – w miejscach o stałym kontakcie z wodą zachowaj ten sam materiał przy wymianie. Oznaczenia V2A i A2 dotyczą tej samej stali – przy zamawianiu zamiennika oba oznaczenia są akceptowalne.

Identyfikuj po numerze referencyjnym 425091 – przy śrubach normowych numer katalogowy Kranzle jest pewniejszą podstawą doboru niż samodzielne odszukanie zamiennika w katalogu normowym.

Kompatybilność

Element złączny do myjek ciśnieniowych Kranzle. Zakres zastosowania weryfikuj po numerze referencyjnym 425091 i wymiarach M10×35 DIN 912 V2A (A2).

[faq]

Czym oznaczenie V2A różni się od A2 – czy to ta sama stal?|Tak – V2A i A2 to dwa oznaczenia tej samej stali nierdzewnej 1.4301. V2A to tradycyjne niemieckie oznaczenie stosowane powszechnie w katalogach i na elementach złącznych z Niemiec. A2 to oznaczenie według normy ISO 3506 stosowane w katalogach międzynarodowych. Kupując zamiennik śruby 425091, możesz szukać zarówno pod oznaczeniem „V2A" jak i „A2" – przy tym samym gwincie M10×35 i normie DIN 912 to identyczny element.

Czym śruba M10x35 (425091) różni się od M8x30 (410363) i M8x55 (410172) przy tym samym materiale V2A/A2?|Różnią się wyłącznie wymiarem gwintu i długością trzonu – M10 ma większą średnicę niż M8, co daje wyższy dopuszczalny moment dokręcenia i większą nośność połączenia. Długość 35mm lokuje 425091 między M8×30 a M8×55, ale przy większym gwincie M10. W praktyce: M10×35 stosowany jest w połączeniach wymagających większej siły zacisku niż M8 przy podobnej głębokości gniazda gwintowanego.

Jak poprawnie zmierzyć długość śruby M10x35, żeby potwierdzić wymiar przed zamówieniem?|Długość śruby wg DIN 912 to odległość od dolnej płaskiej powierzchni łba do końca trzonu – mierzona bez łba. Przyłóż suwmiarkę do dolnej krawędzi łba i zmierz do czubka gwintu. Łeb walcowy śruby M10 DIN 912 ma standardową wysokość 10mm – jeśli mierzysz całkowitą długość z łbem i wychodzi ok. 45mm, trzon ma 35mm i śruba jest właściwa. Nie mierz od wierzchołka łba do końca gwintu – ta metoda daje błędny wynik o wysokość łba.

Jaki klucz imbusowy stosować przy śrubie M10 DIN 912 i jak uniknąć ześlizgnięcia gniazda?|Śruba M10 DIN 912 wymaga klucza imbusowego 8mm (SW8). Zawsze używaj klucza w dobrym stanie – zużyty klucz imbus ma zaokrąglone krawędzie i ześlizguje się przy wymaganym momencie, niszcząc gniazdo w łbie. Przy śrubach V2A/A2 dokręcanych w aluminium używaj klucza dynamometrycznego – stal nierdzewna ma niższy dopuszczalny moment niż stal węglowa klasy 8.8 przy tej samej średnicy, co łatwo prowadzi do zatarcia gwintu przez przedokręcenie.

[/faq]
