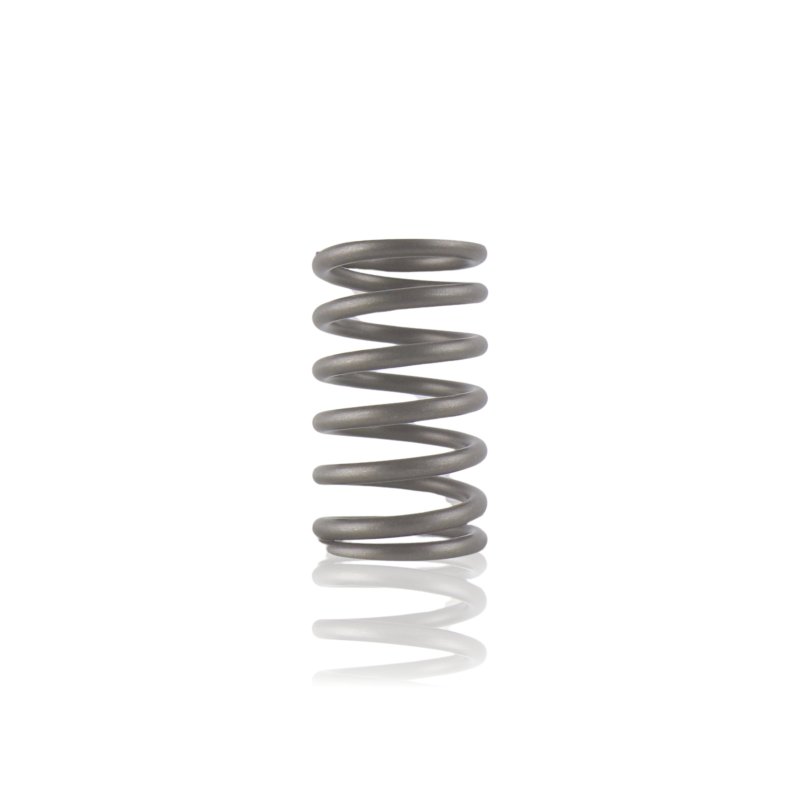

Sprężyna Tłoka 3,4x36x58mm

Sprężyna 41033 o wymiarach 3,4x36x58mm pracuje w układzie sprężynowym tłoka pompy myjki ciśnieniowej Kranzle. Zapewnia powrót tłoka do pozycji wyjściowej po każdym skoku roboczym. Wymiary: 3,4mm to średnica drutu, 36mm to średnica zewnętrzna zwojów, 58mm to długość swobodna bez obciążenia. Mimo identycznej średnicy zewnętrznej 36mm, sprężyna 41033 różni się od wariantów 40453 (4,5x36x63mm) i 40506 (4,7x36x69mm) zarówno cieńszym drutem, jak i krótszą długością swobodną – co przekłada się na mniejszą siłę powrotu tłoka, dopasowaną do konkretnej charakterystyki pompy.

Zastosowanie

Sprężyna montowana jest w cylindrze tłokowym pompy w sekwencji: podkładka oporowa → sprężyna → tarcza dociskowa → tłok → pierścień ustalający. Siedzi między podkładką oporową w gnieździe cylindra a tarczą dociskową przy tłoku. Przy każdym obrocie wału pompy zapewnia równomierny, rytmiczny powrót tłoka. Cieńszy drut 3,4mm przy tej samej średnicy zewnętrznej 36mm oznacza mniejszą siłę sprężystości – nie jest to wariant osłabiony, lecz celowo dobrany do pompy o odpowiadającej mu charakterystyce hydraulicznej.

Wymieniana podczas serwisu głowicy pompy – przy rozebraniu układu tłokowego, wymianie uszczelek lub po stwierdzeniu nieprawidłowości ciśnieniowych niezwiązanych z zaworami ani uszczelnieniami.

Objawy – kiedy warto wymienić

• Nieregularne ciśnienie robocze – rytmiczne pulsowanie proporcjonalne do obrotów silnika, niezwiązane z zaworami ani uszczelnieniami tłokowymi.
• Skrócenie długości swobodnej poniżej 58mm przy pomiarze wyjętej sprężyny – zmęczenie materiału bez widocznych pęknięć.
• Widoczna deformacja zwojów, pęknięcie lub nierówny skok zwojów przy oględzinach po demontażu.
• Rytmiczny stuk z obszaru głowicy pompy – szczególnie przy zimnym rozruchu i przy jednoczesnym wykluczeniu luzów w węźle krzywkowym.
• Spadek maksymalnego ciśnienia bez wyraźnej przyczyny po stronie zaworów, uszczelek czy dyszy.

Jak dobrać właściwy element

Dobór wyłącznie po wszystkich trzech wymiarach jednocześnie: drut 3,4mm, średnica zewnętrzna 36mm, długość swobodna 58mm. Identyczna średnica zewnętrzna 36mm sprawia, że sprężyna 41033, 40453 i 40506 fizycznie mieszczą się w tym samym cylindrze – różnica ujawnia się dopiero w sile powrotu tłoka i długości roboczej po zamontowaniu. Montaż sprężyny o nieprawidłowym drucie lub długości swobodnej zmienia siłę powrotu tłoka i zaburza parametry robocze pompy.

Przed zamówieniem zmierz suwmiarką demontowaną sprężynę: długość swobodną po wyjęciu z pompy, średnicę zewnętrzną zwojów i średnicę drutu. Różnica 1,1mm między drutem 3,4mm a 4,5mm (40453) jest wyraźnie wyczuwalna przy porównaniu, ale wymaga pomiaru suwmiarką przy pojedynczej sprężynie bez punktu odniesienia.

Przy pompach wielocylindrowych – jeśli jedna sprężyna wykazuje zużycie, pozostałe są zazwyczaj w podobnym stanie. Wymiana kompletu podczas jednego demontażu jest praktyczniejsza niż powrót za kilka miesięcy.

Kompatybilność

Część serwisowa do pomp tłokowych myjek ciśnieniowych Kranzle. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41033 i wymiarach 3,4x36x58mm. Nie jest zamiennikiem sprężyn 40453 (4,5x36x63mm) ani 40506 (4,7x36x69mm) mimo identycznej średnicy zewnętrznej 36mm.

[faq]

Co praktycznie zmienia montaż sprężyny 41033 (drut 3,4mm) zamiast 40453 (4,5mm) w pompie o identycznej średnicy cylindra?|Cieńszy drut 3,4mm przy tej samej średnicy zewnętrznej oznacza mniejszą siłę sprężystości przy tym samym ściśnięciu. Pompa z za słabą sprężyną ma wolniejszy i mniej pewny powrót tłoka – szczególnie przy wysokich obrotach lub niskim ciśnieniu ssania. Efekt: nierównomierny rytm pracy, skłonność do kawitacji przy ograniczonym dopływie wody i ryzyko nieprawidłowego cyklu ssącego. Pompa z za mocną sprężyną (np. 40453 w miejsce 41033) ma zbyt duże napięcie wstępne, co może powodować zwiększone obciążenie mechanizmu krzywkowego i przyspieszone zużycie łożyska.

Jak sprawdzić zmęczenie sprężyny, jeśli nie jest pęknięta ani widocznie odkształcona?|Zmierz długość swobodną wyjętej sprężyny i porównaj z wartością nominalną 58mm. Skrócenie o 2mm lub więcej wskazuje na zmęczenie materiału – sprężyna nie wytwarza już nominalnej siły docisku przy tej samej długości roboczej. Sprawdź też równomierność skoku zwojów w świetle bocznym – nierównomierny rozstaw zwojów przy pozornie nienaruszonej sprężynie też wskazuje na zmęczenie materiału. Sprężyna 41033 z cieńszym drutem 3,4mm jest bardziej podatna na zmęczenie niż grubsze warianty 40453 i 40506 przy analogicznym czasie eksploatacji.

[/faq]
