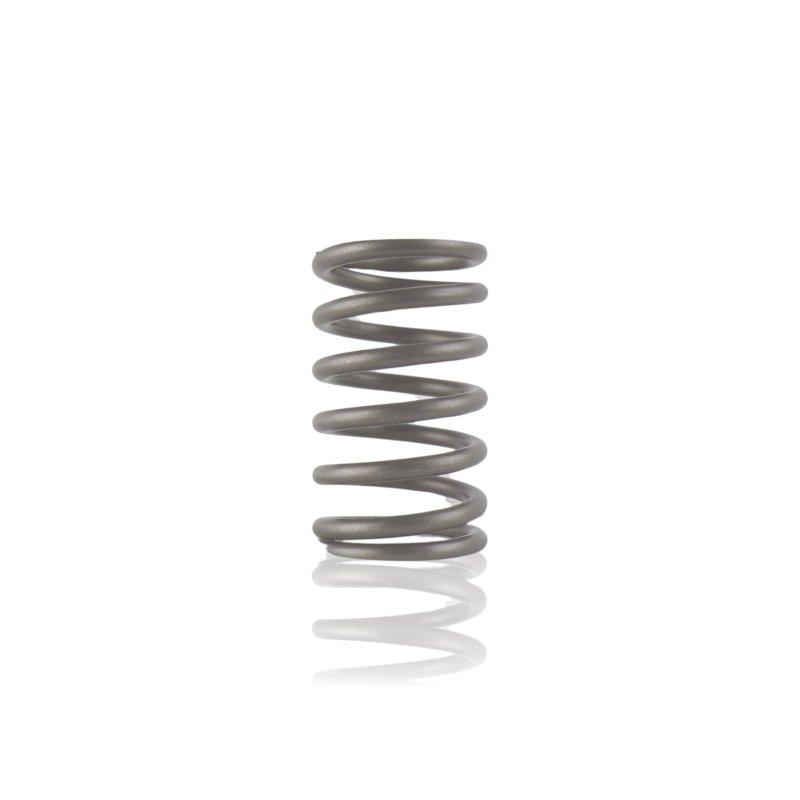

Piestová pružina 3,4x36x58mm

Pružina 41033 s rozmermi 3,4x36x58mm pracuje v piestovej pružinovej sústave čerpadla vysokotlakovej umývačky Kranzle. Zabezpečuje návrat piestu do východiskovej polohy po každom pracovnom zdvihu. Rozmery: 3,4mm je priemer drôtu, 36mm je vonkajší priemer závitov, 58mm je voľná dĺžka bez zaťaženia. Napriek identickému vonkajšiemu priemeru 36mm sa pružina 41033 líši od variantov 40453 (4,5x36x63mm) a 40506 (4,7x36x69mm) tak tenším drôtom, ako aj kratšou voľnou dĺžkou – čo sa prejavuje nižšou silou návratu piestu, prispôsobenou konkrétnej charakteristike čerpadla.

Použitie

Pružina sa montuje do piestového valca čerpadla v poradí: oporová podložka → pružina → prítlačný kotúč → piest → poistný krúžok. Sedí medzi oporovou podložkou v sedle valca a prítlačným kotúčom pri pieste. Pri každej otáčke hriadeľa čerpadla zabezpečuje rovnomerný, rytmický návrat piestu. Tenší drôt 3,4mm pri rovnakom vonkajšom priemere 36mm znamená nižšiu tuhosť pružiny – nejde o oslabený variant, ale o cielene vybranú pružinu pre čerpadlo s zodpovedajúcou hydraulickou charakteristikou.

Vymieňa sa počas servisu hlavy čerpadla – pri rozobratí piestovej sústavy, výmene tesnení alebo po zistení tlakových nepravidelností nesúvisiacich s ventilmi ani tesneniami.

Príznaky – kedy vymeniť

• Nepravidelný pracovný tlak – rytmické pulzovanie úmerné otáčkam motora, nesúvisiace s ventilmi ani piestovými tesneniami.
• Voľná dĺžka kratšia ako 58mm pri meraní vybranej pružiny – únava materiálu bez viditeľných trhlín.
• Viditeľná deformácia závitov, prasknutie alebo nerovnomerný zdvih závitov pri prehliadke po demontáži.
• Rytmické klepanie z oblasti hlavy čerpadla – najmä pri studenom štarte a po vylúčení vôlí vo vačkovom uzle.
• Pokles maximálneho tlaku bez zjavnej príčiny na strane ventilov, tesnení alebo trysiek.

Ako vybrať správny diel

Výber musí byť založený na všetkých troch rozmeroch súčasne: drôt 3,4mm, vonkajší priemer 36mm, voľná dĺžka 58mm. Identický vonkajší priemer 36mm znamená, že pružiny 41033, 40453 a 40506 sa fyzicky zmestia do rovnakého valca – rozdiel sa prejaví až v sile návratu piestu a pracovnej dĺžke po namontovaní. Montáž pružiny s nesprávnym priemerom drôtu alebo voľnou dĺžkou mení silu návratu piestu a narúša pracovné parametre čerpadla.

Pred objednaním zmerajte demontovanú pružinu posuvným meradlom: voľnú dĺžku po vybraní z čerpadla, vonkajší priemer závitov a priemer drôtu. Rozdiel 1,1mm medzi drôtom 3,4mm a 4,5mm (40453) je pri porovnaní jasne citeľný, ale pri jednej pružine bez referenčného bodu vyžaduje meranie posuvným meradlom.

Pri viacvalcových čerpadlách – ak jedna pružina vykazuje opotrebenie, ostatné sú zvyčajne v podobnom stave. Výmena celej súpravy počas jednej demontáže je praktickejšia ako návrat k čerpadlu o niekoľko mesiacov neskôr.

Kompatibilita

Servisný diel pre piestové čerpadlá vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility overujte podľa referenčného čísla 41033 a rozmerov 3,4x36x58mm. Nie je náhradou za pružiny 40453 (4,5x36x63mm) ani 40506 (4,7x36x69mm) napriek identickému vonkajšiemu priemeru 36mm.

[faq]

Čo prakticky zmení montáž pružiny 41033 (drôt 3,4mm) namiesto 40453 (4,5mm) v čerpadle s identickým priemerom valca?|Tenší drôt 3,4mm pri rovnakom vonkajšom priemere znamená nižšiu tuhosť pružiny pri rovnakom stlačení. Čerpadlo s príliš slabou pružinou má pomalší a menej spoľahlivý návrat piestu – najmä pri vysokých otáčkach alebo nízkom sacom tlaku. Výsledok: nerovnomerný pracovný rytmus, sklon ku kavitácii pri obmedzenom prívode vody a riziko nesprávneho sacieho cyklu. Čerpadlo s príliš silnou pružinou (napr. 40453 namiesto 41033) má príliš vysoké predpätie, čo môže spôsobiť zvýšené zaťaženie vačkového mechanizmu a urýchlenné opotrebovanie ložiska.

Ako skontrolovať únavu pružiny, ak nie je prasknutá ani viditeľne deformovaná?|Zmerajte voľnú dĺžku vybranej pružiny a porovnajte s nominálnou hodnotou 58mm. Skrátenie o 2mm alebo viac poukazuje na únavu materiálu – pružina už nevyvíja nominálnu prítlačnú silu pri rovnakej pracovnej dĺžke. Skontrolujte aj rovnomernosť zdvihu závitov v bočnom svetle – nerovnomerný rozstup závitov pri zdanlivo nepoškodenej pružine tiež poukazuje na únavu materiálu. Pružina 41033 s tenším drôtom 3,4mm je náchylnejšia na únavu ako hrubšie varianty 40453 a 40506 pri porovnateľnej dobe prevádzky.

[/faq]
