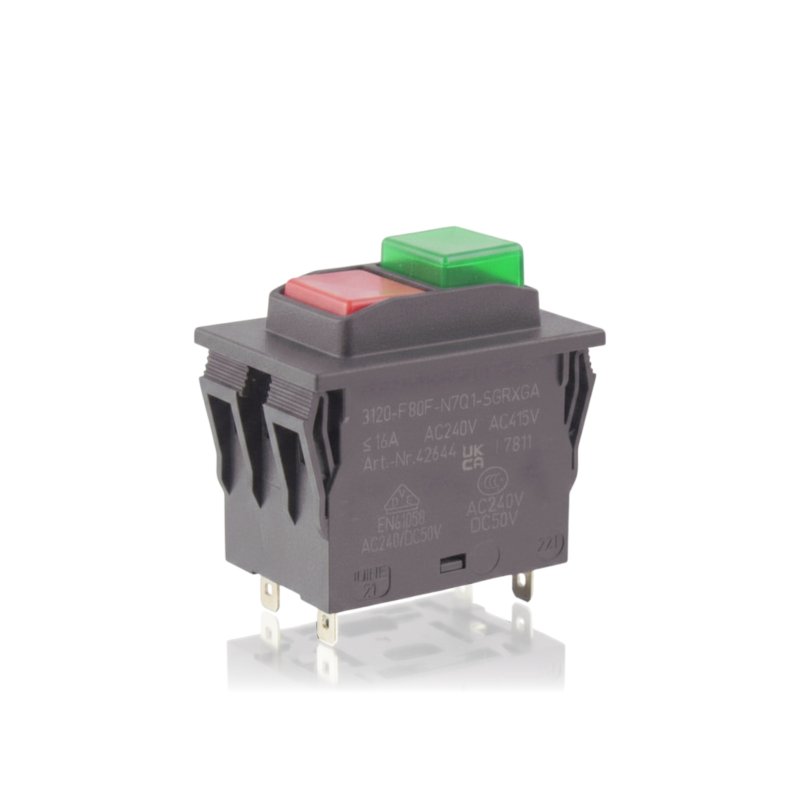

Wyłącznik ETA ≤16A

Wyłącznik z przyciskiem, montowany w skrzynce elektrycznej silnika. Odpowiada za załączanie i wyłączanie zasilania pompy.

Zastosowanie

Wyłącznik jest zamontowany w skrzynce elektrycznej (Schaltkasten) przy silniku, w obudowie razem ze stycznikiem, listwą zaciskową i tabliczką sterującą opóźnieniem wyłączenia. Uruchamia i przerywa zasilanie silnika pompy przyciskiem umieszczonym na obudowie skrzynki.

Objawy – kiedy warto wymienić

• Przycisk zacina się w pozycji wciśniętej lub nie wraca samoczynnie po zwolnieniu.
• Myjka nie uruchamia się mimo sprawnego zasilania i sprawnego stycznika – styki w wyłączniku mogą być przepalone lub utlenione.
• Wyłącznik wyzwala się bez wyraźnej przyczyny podczas normalnej pracy, mimo braku przeciążenia silnika.
• Widoczne pęknięcia obudowy lub przycisku, szczególnie po pracy na zewnątrz w niskich temperaturach.
• Wyczuwalny luz mechanizmu przycisku bez wyraźnego kliknięcia przy załączaniu.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 42644 oraz porównanie z demontowanym wyłącznikiem – ten sam wyłącznik jest stosowany w kilku różnych seriach myjek, więc numer katalogowy jest pewniejszym punktem odniesienia niż sam wygląd obudowy.

Przy wymianie warto sprawdzić stan stycznika (Schütz) i przekaźnika przeciążeniowego (Überstromauslöser) w tej samej skrzynce – jeśli problem z uruchamianiem powtarza się po wymianie wyłącznika, przyczyna może leżeć w jednym z tych elementów.

Kompatybilność

quadro 799 TST, quadro 899 TST), WS 800 TS, WS 1000 TS, WS 1200 TS, Bully 980 TS/TST, Bully 1180 TS/TST, Bully 1000 TST.

[faq]

Wyłącznik działa, ale myjka wyłącza się sama po chwili pracy – czy to na pewno wina wyłącznika?|Samoczynne wyłączanie w trakcie pracy częściej wskazuje na przekaźnik przeciążeniowy (Überstromauslöser) niż na sam wyłącznik – warto sprawdzić oba elementy razem, zanim wymieni się tylko jeden.

Czy ten wyłącznik jest taki sam w wersji WS i Bully, mimo że to inne linie produktowe?|Pod względem numeru katalogowego tak – 42644 występuje w obu liniach w tej samej roli, w skrzynce elektrycznej silnika. Różnice między liniami dotyczą innych elementów zestawu, nie tego wyłącznika.

Po wymianie wyłącznika stycznik głośno klika przy załączaniu – czy to normalne?|Wyraźne kliknięcie stycznika przy załączaniu jest normalnym działaniem układu. Jeśli towarzyszy mu iskrzenie widoczne przez szczeliny obudowy lub zapach spalenizny, warto sprawdzić stan samego stycznika niezależnie od wyłącznika.

[/faq]
