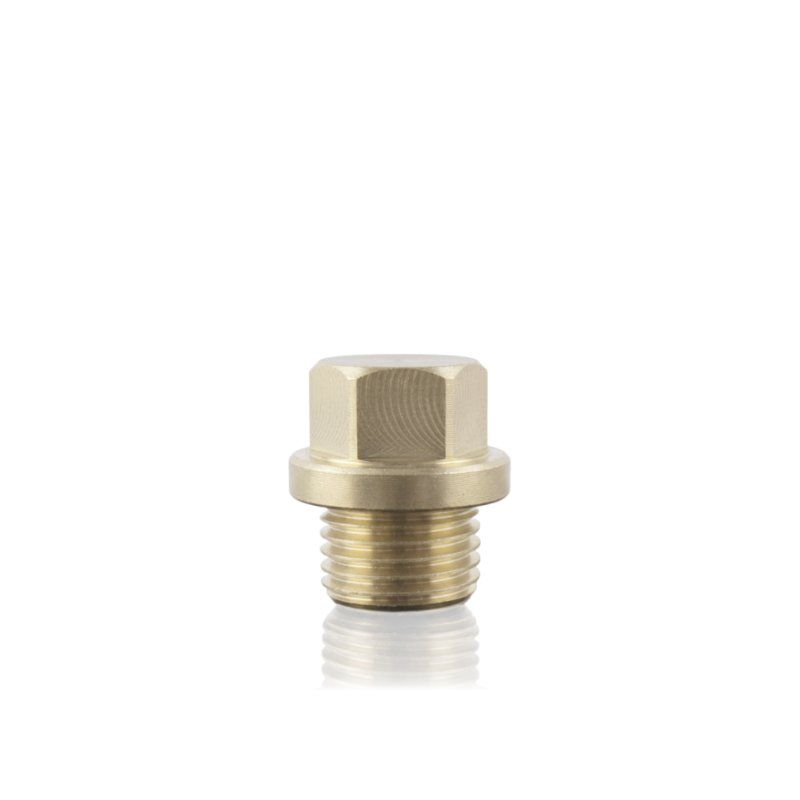

Mosadzná tesniaca zátka R1/4"

Zátka 42103 je dielom uzatvárajúcim otvor R1/4" vo ventilnom bloku alebo telese čerpadla vysokotlakovej umývačky Kranzle. Vonkajší kužeľový závit R1/4" (BSPT – British Standard Pipe Taper) sa zaskrutkuje do otvoru a pri utiahnutí tesní prostredníctvom čoraz tesnejšieho zábesu závitov – bez potreby samostatného čelného tesnenia. Závit R1/4" je jednou z najčastejšie sa vyskytujúcich palcových veľkostí v hydraulických a pneumatických systémoch – používa sa pri portoch manometrov, pomocných ventiloch a malých servisných otvoroch čerpadla.

Použitie

Zátka sa montuje do nepoužívaného otvoru R1/4" vo ventilnom bloku, hlave alebo telese čerpadla – uzatvára neaktívny hydraulický kanál, servisný port alebo prípojku nepotrebnú v danej konfigurácii čerpadla. Kužeľový závit R1/4" sa vyskytuje v okruhoch čerpadiel Kranzle pri portoch manometrov, poistných ventiloch a pomocných prípojkách. Pri konfigurácii čerpadla bez pripojeného manometra alebo ďalšieho príslušenstva sa otvor R1/4" záslepkuje práve touto zátkou.

Vymieňa sa pri poškodení závitu, netesnosti alebo mechanickom poškodení telesa zátky.

Príznaky – kedy vymeniť

• Únik vody pri závite R1/4" počas prevádzky čerpadla – kužeľový závit sa pri poškodených alebo opotrebovaných závitooch správne neuzavrie.
• Zátka sa pri vibráciách čerpadla uvoľnila – nedostatočný uťahovací moment alebo opotrebované závity kužeľového závitu.
• Viditeľná korózia alebo mechanické poškodenie telesa zátky.
• Zrezaný alebo poškodený šesťhran hlavy – spoľahlivý úchop kľúčom nie je možný bez rizika deformácie hrán hlavy.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 42103 a závitu R1/4". Kužeľový závit R1/4" (BSPT) a valcový závit G1/4" (BSPP) majú identický vonkajší priemer a ľahko sa zamieňajú. Skontrolujte typ závitu v otvore čerpadla: pri kužeľovom závite zátka s každou otáčkou vchádza čoraz tesnejšie; pri valcovom je odpor rovnomerný od začiatku. Zátka BSPT vskrutkovaná do otvoru BSPP sa správne neuteseí ani s PTFE páskou.

R1/4" je menší rozmer ako R1/2" (42032) – nie sú zameniteľné napriek identickému typu kužeľového závitu. Pred objednaním potvrďte rozmer závitu v otvore čerpadla meraním alebo porovnaním s demontovanou zátkou.

Kompatibilita

Tesniaca zátka pre otvory R1/4" vo ventilnom bloku alebo telese čerpadiel vysokotlakových umývačiek Kranzle. Vonkajší kužeľový závit R1/4" (BSPT). Nie je náhradou za zátku R1/2" (42032) – iný rozmer závitu. Presný rozsah kompatibility overujte podľa referenčného čísla 42103.
