Krzywka 9,5

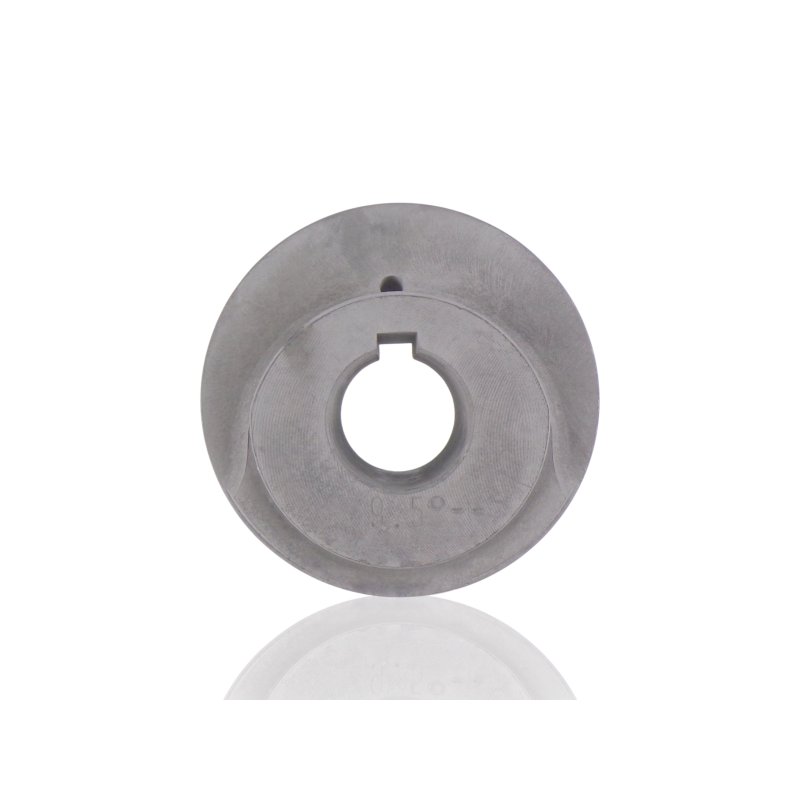

Krzywka 4052395 o kącie 9,5° to element napędu pompy serii AQ myjki ciśnieniowej Kranzle, przeznaczony do wersji z silnikiem elektrycznym. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 9,5° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy AQ napędzanej silnikiem elektrycznym. Przy każdym obrocie wału krzywka, ustawiona pod kątem 9,5°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 9,5° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy. Element pracuje w pakiecie łożyskowym, który zapewnia właściwe osadzenie i luz osiowy na wale.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy AQ.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia.
• Uszkodzenie łożyska oporowego pakietu łożyskowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Wymiana jako część pakietu – jeśli jeden element węzła krzywkowego wykazuje zużycie po długiej eksploatacji, pozostałe są zazwyczaj w podobnym stanie.

Jak dobrać właściwy element

Kąt 9,5° to parametr krytyczny – nie dobieraj krzywki wyłącznie po modelu myjki bez potwierdzenia kąta. Pompy AQ mogą być wyposażone w krzywki o różnych kątach w zależności od wersji i przeznaczenia – zamontowanie krzywki o nieprawidłowym kącie zmienia charakterystykę pompy.

Oznaczenie „na silnik elektryczny" wskazuje, że przed zamówieniem 4052395 należy potwierdzić, że pompa jest napędzana silnikiem elektrycznym – sam kąt 9,5° nie jest wystarczającym kryterium doboru.

Identyfikuj po numerze referencyjnym 4052395 i kącie 9,5°. Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – elementy te pracują razem i zużywają się w zbliżonym czasie.

Kompatybilność

Część napędu pompy serii AQ myjek ciśnieniowych Kranzle z silnikiem elektrycznym, kąt krzywki 9,5°. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 4052395.

[faq]

Jak odróżnić, czy wibracje pompy wynikają z krzywki, czy z łożyska oporowego pakietu łożyskowego?

Przy demontażu obejrzyj obie powierzchnie współpracujące – krzywki i łożyska – w świetle bocznym. Zatarcie, rysy lub matowe wytarcie na krzywce wskazują na jej zużycie. Chrzęst, opór przy ręcznym obróceniu lub luz w samym łożysku wskazują na jego zużycie. Te elementy oceniaj razem – zużycie jednego przyspiesza degradację drugiego, a wymiana tylko jednego przy zużytym drugim szybko prowadzi do ponownego serwisu.

Jak zidentyfikować kąt 9,5° na krzywce bez demontażu całego pakietu łożyskowego?|Oznaczenie kąta znajduje się zazwyczaj na bocznej lub czołowej powierzchni krzywki i może być niewidoczne przy zamontowanym łożysku. Przy pierwszym serwisie nieznanej pompy AQ jedyną pewną metodą jest demontaż pakietu łożyskowego i odczyt oznaczenia na krzywce. Jeśli dysponujesz pełnym numerem modelu pompy lub myjki, kąt krzywki można ustalić z katalogu części Kranzle dla danego modelu bez demontażu.

Po czym rozpoznać wczesne zużycie krzywki, zanim pojawią się wyraźne wibracje pompy?|Przy demontażu pakietu łożyskowego obejrzyj powierzchnię styku krzywki z łożyskiem w świetle bocznym – wczesne zużycie objawia się matową, lekko nierówną powierzchnią w miejscu kontaktu, zanim pojawią się widoczne rysy lub wytarcia. Sprawdź też, czy łożysko oporowe obraca się równomiernie po powierzchni krzywki przy ręcznym obróceniu – opór lub chrzęst wskazuje na uszkodzenie jednego z tych elementów.

[/faq]
