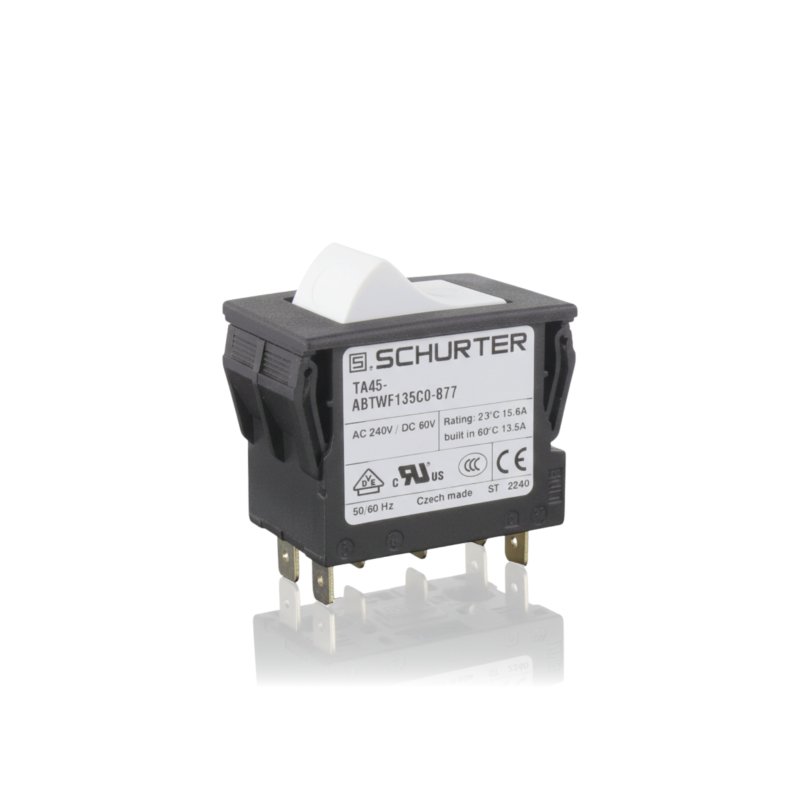

Wyłącznik 13,5A Schurter Amazonas

Wyłącznik 411107 to główny przełącznik myjki ciśnieniowej Kranzle, wyprodukowany przez Schurter. Poza funkcją załączania i wyłączania myjki zawiera wbudowane zabezpieczenie nadprądowe z progiem 13,5A. Gdy pobór prądu przez silnik przekroczy tę wartość, wyzwalacz trwale wyłącza przełącznik – bez możliwości resetu. Zadziałanie zabezpieczenia oznacza konieczność wymiany całego wyłącznika.

Zastosowanie

Wyłącznik montowany jest w panelu sterującym lub obudowie myjki jako główny element załączania zasilania silnika. Wbudowane zabezpieczenie nadprądowe 13,5A działa w tle – przy normalnej pracy myjki prąd silnika mieści się poniżej progu. Przy przeciążeniu silnika (zablokowana pompa, praca na sucho, uszkodzone łożyska) prąd przekracza 13,5A i wyzwalacz trwale dezaktywuje przełącznik.

Wymieniany przy uszkodzeniu mechanicznym, braku reakcji na przełączanie lub po zadziałaniu wbudowanego zabezpieczenia nadprądowego.

Objawy – kiedy warto wymienić

• Myjka nie uruchamia się mimo sprawnego zasilania sieciowego i braku innych usterek – wyłącznik nie zamyka obwodu przy przełączeniu.
• Wyłącznik zadziałał po przeciążeniu silnika i nie przywraca zasilania – wbudowane zabezpieczenie trwale wyłączyło przełącznik.
• Mechaniczne uszkodzenie obudowy – pęknięta kołyska, zablokowany ruch lub luźny przełącznik w gnieździe panelu.
• Spalone lub stopione zaciski elektryczne – efekt łuku przy poluzowanych połączeniach lub wielokrotnym przeciążeniu.
• Przełącznik zamyka obwód tylko w jednej pozycji lub nie ma wyraźnego punktu przeskoku – zużyty mechanizm.

Jak dobrać właściwy element

Prąd znamionowy 13,5A to parametr krytyczny – wyłącznik o wyższym progu nie zadziała przy przeciążeniu chronionym przez oryginał, o niższym będzie wypadał przy normalnym prądzie roboczym silnika. Identyfikuj po numerze referencyjnym 411107 i prądzie 13,5A.

Przy zamawianiu zamiennika potwierdź identyczny prąd znamionowy, typ obudowy i kompatybilny typ zacisku elektrycznego. Wyłącznik o innych wymiarach obudowy może nie pasować do otworu montażowego w panelu myjki.

Przed wymianą wyłącznika upewnij się, że przyczyną zadziałania zabezpieczenia nie jest trwałe przeciążenie silnika – wymiana wyłącznika bez usunięcia przyczyny doprowadzi do ponownego zadziałania w nowym elemencie.

Kompatybilność

Wyłącznik główny z wbudowanym zabezpieczeniem nadprądowym do myjek ciśnieniowych Kranzle. Prąd znamionowy: 13,5A. Producent: Schurter. Po zadziałaniu zabezpieczenia wymaga wymiany – brak funkcji resetu. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 411107.

[faq]

Myjka nie uruchamia się – skąd wiadomo, że to wyłącznik jest przyczyną, a nie inny element?|Sprawdź multimetrem ciągłość obwodu na zaciskach wyłącznika przy przełączonym w pozycję włączoną – przy sprawnym wyłączniku powinien być zwarty. Brak ciągłości jednoznacznie wskazuje na wyłącznik. Jeśli ciągłość jest prawidłowa, szukaj przyczyny dalej – w przewodach zasilających, kondensatorze rozruchowym lub uzwojeniu silnika. Zadziałanie wbudowanego zabezpieczenia nadprądowego blokuje wyłącznik trwale nawet bez widocznych zewnętrznych uszkodzeń.

Jak sprawdzić, czy przyczyną zadziałania zabezpieczenia było chwilowe przeciążenie, czy trwała usterka silnika?|Po wymianie wyłącznika zmierz prąd pobierany przez silnik przy normalnej pracy z otwartym pistoletem – powinien być wyraźnie poniżej 13,5A. Jeśli prąd jest bliski progu lub go przekracza przy normalnej pracy, silnik ma trwały problem: zużyte łożyska generujące nadmierny opór mechaniczny, uszkodzone uzwojenie lub pompę wymagającą nadmiernej siły. Wymiana wyłącznika bez zmierzenia prądu roboczego to działanie w ciemno.

[/faq]
