Krzywka 13,0

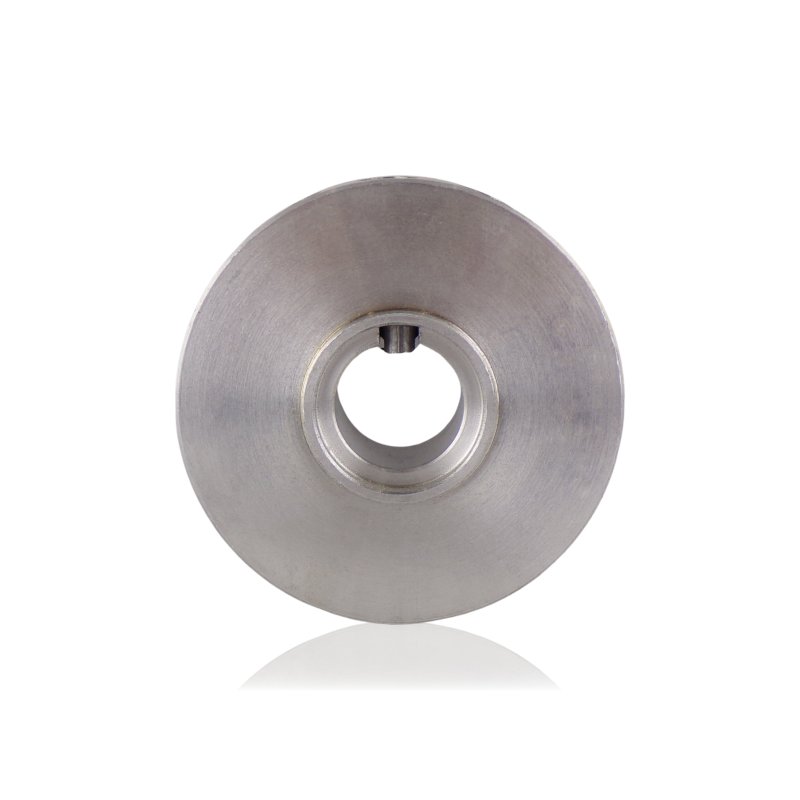

Krzywka 41028613 o kącie 13,0° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle Profi-Jet B 10/200. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 13,0° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy myjki Profi-Jet B 10/200. Przy każdym obrocie wału krzywka, ustawiona pod kątem 13,0°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 13,0° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy Profi-Jet B 10/200.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Korozja lub mechaniczne uszkodzenie aluminiowego korpusu – szczególnie w miejscach styku z elementami stalowymi pakietu łożyskowego przy obecności wilgoci w obudowie pompy.

Jak dobrać właściwy element

Dwa parametry muszą być zgodne jednocześnie: kąt 13,0° i model pompy Profi-Jet B 10/200. Identyfikuj po numerze referencyjnym 41028613.

Krzywka 41028613 (Profi-Jet B 10/200, 13,0°) nie jest zamiennikiem krzywki 410286115 (11,5°, Profi-Jet B 13/150 / 170 T / 200 T) mimo przynależności do tej samej linii Profi-Jet B – różnica kąta i inny model pompy wykluczają zamienność. Przy demontażu zawsze odczytaj kąt i numer z demontowanej krzywki przed zamówieniem.

Oceń jednocześnie stan łożyska pakietu łożyskowego – oba elementy pracują razem i zużywają się w zbliżonym czasie.
