Vačka 13,0

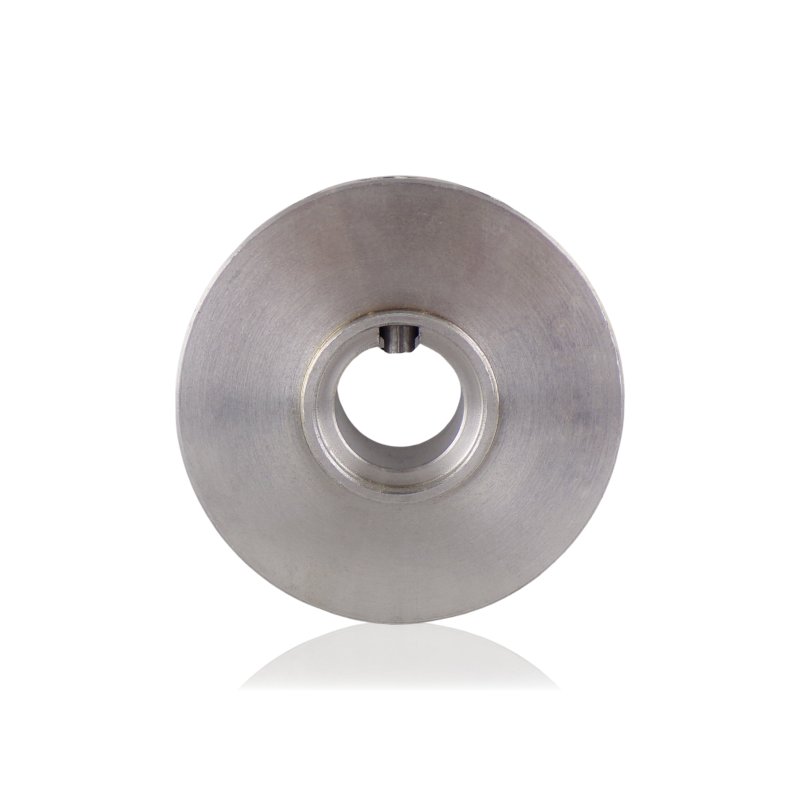

Vačka 41028613 s uhlom 13,0°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle Profi-Jet B 10/200. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 13,0° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačky Profi-Jet B 10/200. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 13,0°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 13,0° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla Profi-Jet B 10/200.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti v telese čerpadla.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: uhol 13,0° a model čerpadla Profi-Jet B 10/200. Identifikujte podľa referenčného čísla 41028613.

Vačka 41028613 (Profi-Jet B 10/200, 13,0°) nie je náhradou za vačku 410286115 (11,5°, Profi-Jet B 13/150 / 170 T / 200 T) napriek príslušnosti k rovnakej línii Profi-Jet B – rozdiel uhla a iný model čerpadla vylučujú zameniteľnosť. Pri demontáži vždy odčítajte uhol a číslo z demontovanej vačky pred objednaním.

Súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase.
