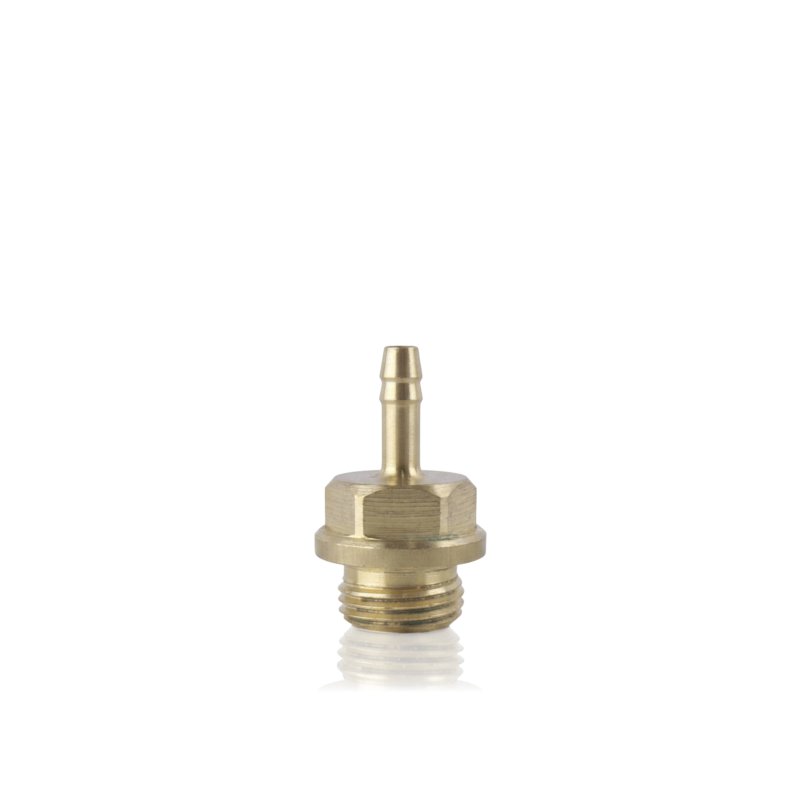

Mosadzná zátka R1/2" s vývodom DN6

Zátka 420321 je mosadzným dielom uzatvárajúcim otvor R1/2" v čerpadle vysokotlakovej umývačky Kranzle, vybaveným dodatočným vývodom na pripojenie hadičky DN6. Vonkajší kužeľový závit R1/2" (BSPT) na strane čerpadla tesní cez závity pri utiahnutí. Vývod DN6 na druhej strane telesa umožňuje pripojenie malej hydraulickej alebo odtokovej hadičky – v závislosti od miesta montáže v čerpadle. Mosadzné teleso zabezpečuje odolnosť voči korózii a bezpečnú prevádzku pri kontakte s hliníkovými dielmi čerpadla.

Použitie

Zátka sa montuje do otvoru R1/2" čerpadla namiesto štandardnej tesniacej zátky 42032 – na mieste, kde je okrem uzavretia kanála súčasne potrebná prípojka pre malú hadičku DN6. Funkcia hadičky DN6 závisí od konkrétneho miesta montáže v čerpadle Kranzle – môže slúžiť na odvádzanie kontrolovaných únikov, pripojenie malého hydraulického okruhu alebo iného spojenia vyžadujúceho hadičku s menovitým priemerom DN6. Uzavretie okruhu na strane hadičky zabezpečuje pripojená hadička alebo záslepka tohto vývodu.

Vymieňa sa pri poškodení závitu R1/2", netesnosti vývodu DN6 alebo mechanickom poškodení telesa.

Príznaky – kedy vymeniť

• Únik vody pri závite R1/2" na strane čerpadla – kužeľový závit sa pri poškodených alebo opotrebovaných závitooch správne neuzavrie.
• Únik pri prípojke DN6 – poškodené sedlo hadičky alebo netesnosť spojenia hadičky s telesom zátky.
• Mechanické poškodenie alebo korózia mosadzného telesa – najmä v oblasti prípojky DN6 pri stálom kontakte s vodou.
• Zrezaný alebo poškodený šesťhran hlavy – spoľahlivý úchop kľúčom nie je možný bez rizika deformácie hrán mosadznej hlavy.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 420321. Zátka 420321 a zátka 42032 majú rovnaký závit R1/2" a materiál mosadz – líšia sa výlučne prítomnosťou vývodu DN6. Používajte 420321 výlučne v otvoroch, kde sa vyžaduje prípojka hadičky DN6 – v ostatných otvoroch čerpadla so závitom R1/2" používajte štandardnú zátku 42032.

Pred objednaním potvrďte typ závitu v otvore čerpadla: R1/2" kužeľový BSPT (narastajúci odpor pri vskrutkávaní) alebo G1/2" valcový BSPP (rovnomerný odpor). Oba majú identický vonkajší priemer – nie sú zameniteľné.

Skontrolujte tiež konfiguráciu prípojky DN6 na demontovanom diele – či je hadička lisovaná, vskrutkovaná alebo spojená cez Ermeto spojku – a pred montážou nowej zátky vyberte správnu hadičku.

Kompatibilita

Mosadzná zátka s vývodom DN6 pre otvory R1/2" v čerpadlách vysokotlakových umývačiek Kranzle. Závit na strane čerpadla: R1/2" vonkajší kužeľový (BSPT). Variant zátky 42032 s prípojkou hadičky DN6. Presný rozsah kompatibility overujte podľa referenčného čísla 420321.
