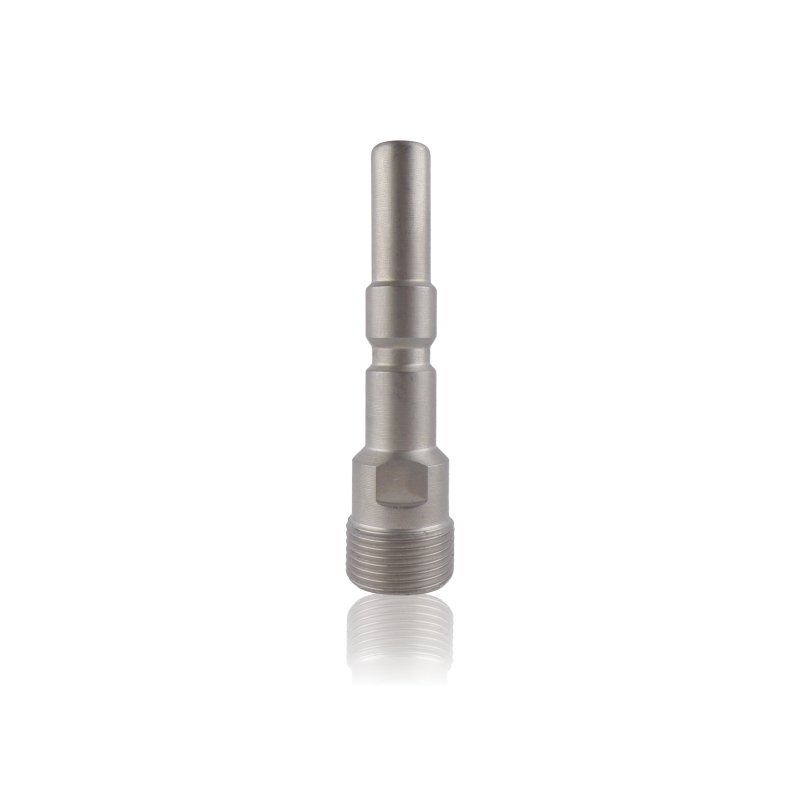

Wtyk rýchlospojky D12 so závitom M22 GZ

Wtyczka (wtyk) rýchlospojky D12 - M22×1,5 GZ je prvok zasúvaný do gniazda D12, používaný tam, kde sa má príslušenstvo rýchlo prepájať a na závitovej strane je potrebné pripojenie M22×1,5 s vonkajším závitom. Tento wtyk spája pohodlie systému D12 s rozšíreným štandardom M22 používaným pri hadiciach, adaptérov a pripojovacích dieloch.

MPN / referencia: 13471
Typ: wtyk rýchlospojky D12
Závit: M22×1,5 GZ (vonkajší)

POUŽITIE

Wtyk D12 s M22×1,5 GZ sa hodí v konfiguráciách, kde:

• sa má príslušenstvo často odpájať/pripájať (systém D12) bez skrutkovania závitov,
• je potrebný prechod na štandard M22×1,5 na závitovej strane,
• vymieňate opotrebovaný wtyk, ktorý má vôľu alebo spôsobuje mikroúniky,
• skladáte pracovnú zostavu z dielov rôznych štandardov a potrebujete „mostík” D12 ↔ M22.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmena wtyku je opodstatnená, ak sa objaví:

• únik na rýchlospojke napriek správnemu zaisteniu v gniezde D12,
• vôľa na spojení D12 (wtyk nedrží stabilne a pracuje pod zaťažením),
• ryhy/jamky na pracovnej časti wtyku alebo stopy opotrebenia,
• poškodený závit M22×1,5 (problém so zaskrutkovaním, chytá s odporom),
• ťažkosti pri zasúvaní (wtyk nevchádza rovno alebo poistka nedrží spoľahlivo).

AKO VYBRAŤ SPRÁVNY DIEL

Výber by mal byť urobený „podľa strán štandardu”:

• potvrďte, že potrebujete wtyk D12 (nie gniazdo),
• potvrďte závitovú stranu: M22×1,5 GZ (vonkajší závit),
• overte číslo dielu: MPN 13471,
• porovnajte s dielom z demontáže: dĺžku, profil pracovnej časti D12 a geometriu závitu,
• skontrolujte spolupracujúci diel: musí to byť gniazdo D12 a na strane M22 prvok s M22×1,5 GW (vnútorný závit).

V štandarde M22 dokážu rozdiely vo vyhotovení spôsobiť situáciu „takmer pasuje“, ale výsledkom je netesnosť - stúpanie 1,5 mm tu hrá dôležitú úlohu.

KOMPATIBILITA

Wtyk sa vyberá podľa MPN 13471 a zhody s gniazdom D12 a spojom M22×1,5 v danej konfigurácii príslušenstva. Najistejšie je potvrdiť výber porovnaním s demontovaným dielom a overením, že na druhej strane je skutočne M22×1,5 GW.

[faq]

Znamená M22×1,5 GZ vonkajší závit a vyžaduje na druhej strane M22×1,5 GW?|Áno. GZ je vonkajší závit, takže spolupracujúci diel by mal mať vnútorný závit M22×1,5 (GW).

Wtyk „klikne“, ale pod zaťažením sa objaví mikroúnik - čo to naznačuje?|Najčastejšie vôľu v dvojici wtyk-gniazdo (opotrebované pracovné plochy) alebo nečistoty v gniezde. „Klik“ potvrdzuje blokovanie, ale nezaručuje tesnosť pri opotrebení.

Môžem použiť tento wtyk D12 s gniazdom D10, ak „takmer pasuje”?|Nie. D10 a D12 sú rozdielne štandardy. Pokusy o spojenie končia vôľou, chýbajúcou opakovateľnou tesnosťou a rýchlejším opotrebovaním oboch prvkov.

Čo ničí wtyk D12 rýchlejšie: špina alebo skrúcanie hadice?|Špina. Piesok a prach pôsobia ako brúsivo na pracovné plochy D12. Skrúcanie hadice viac zaťažuje závit M22 a môže spôsobiť prácu spojky pod uhlom.

Ako zistím, či je problém vo wtyku a nie v gniezde D12?|Ak iný wtyk D12 funguje v tom istom gniezde tesne, podozrenie padá na wtyk. Ak sa podobne správajú viaceré wtyky, častejšie je vinné gniazdo (opotrebovanie alebo nečistoty).

[/faq]
