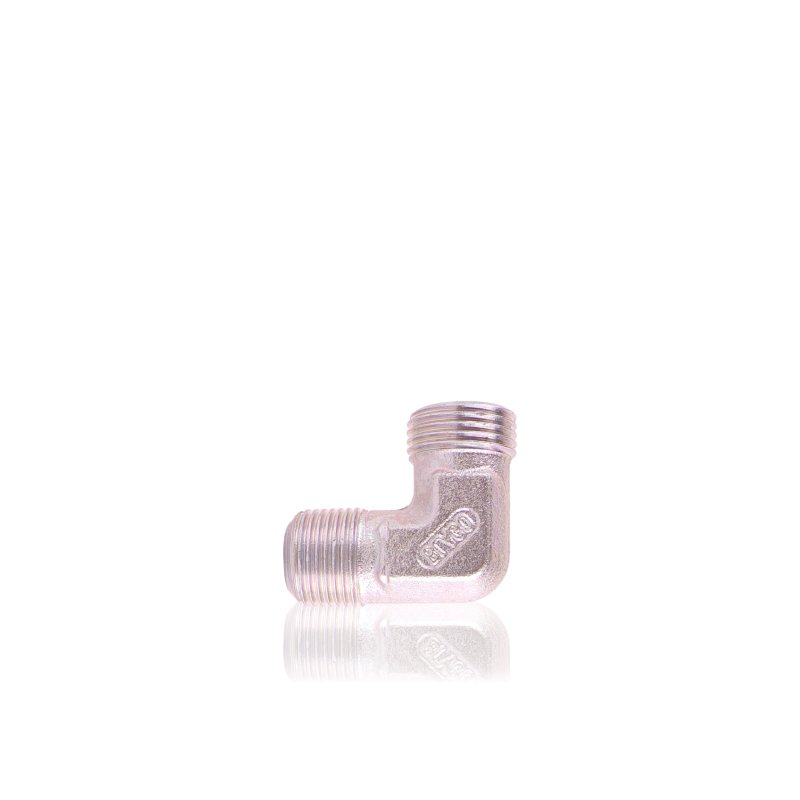

Koleno Ermeto R1/4"-12mm

Pozinkované zaskrutkovacie koleno, kužeľový závit R1/4" na jednej strane, spojka Ermeto 12L na druhej. Spája pod pravým uhlom prvky okruhu vody v rámci bubna na hadicu.

Použitie

Koleno pracuje v rámci bubna na hadicu a spája okruh vody spojený s vodiacim hriadeľom vody (Welle Wasserführung) s ďalšou vysokotlakovou inštaláciou. Umožňuje viesť potrubie pod uhlom bez namáhania spojok na priamom úseku.

Príznaky – kedy vymeniť

• Únik vody v mieste závitu R1/4" alebo v mieste spojky Ermeto 12L.
• Závit je opotrebovaný alebo poškodený a diel sa nedá dotiahnuť na doraz.
• Viditeľná korózia telesa kolena, napriek pozinkovanej vrstve.
• Stopy zatekania na kryte bubna v mieste vedenia potrubia.

Ako vybrať správny diel

Základom výberu je referenčné číslo 44864 – oplatí sa porovnať s demontovaným kolenom, keďže konštrukcia bubna na hadicu sa medzi radmi Kränzle líši (napr. therm Profi TST používa iný vodný hriadeľ a iné pripojovacie prvky).

Pri výmene kolena je vhodné skontrolovať stav zvieracieho krúžku na potrubí Ermeto a tesnení vodiaceho hriadeľa vody – netesnosť v tejto trase sa často týka viacerých prvkov naraz.

Kompatibilita

therm 7-15, therm 10-17, therm Starlet 3, therm-RP Starlet 3.

[faq]

Je závit R1/4" na tomto kolene kužeľový alebo valcový?|Označenie R poukazuje na kužeľový závit BSPT, vyžadujúci utesnenie PTFE páskou alebo tesniacou pastou pri zaskrutkovaní do hrdla.

Treba pri montáži vymeniť zvierací krúžok na potrubí Ermeto?|Ak bolo potrubie už predtým namontované a krúžok je usadený na rúrke, zvyčajne stačí dotiahnuť maticu na tom istom krúžku. Nový krúžok je potrebný len pri skracovaní alebo výmene úseku potrubia.

Pasuje rovnaký typ kolena na bubon na hadicu v therm Profi TST?|Nie – therm Profi TST používa iný vodiaci hriadeľ vody a iné číslovanie pripojovacích prvkov bubna. Pred objednaním pre tento model je vhodné overiť presné katalógové číslo.

Ako odlíšiť únik na tomto kolene od úniku na vodiacom hriadeli vody v osi bubna?|Oplatí sa osušiť okolie oboch prvkov a spustiť čistič pod tlakom – únik presne v mieste závitu alebo spojky Ermeto poukazuje na koleno, únik z okolia otočnej osi bubna poukazuje na vodný hriadeľ alebo jeho tesnenia.

Vyžaduje demontáž kolena rozobratie celého bubna na hadicu?|Závisí od dostupnosti miesta montáže – ak je koleno dosiahnuteľné bez zloženia bočného krytu bubna, stačí ho odskrutkovať plochým kľúčom. V opačnom prípade môže byť potrebná čiastočná demontáž krytu bubna.

[/faq]
