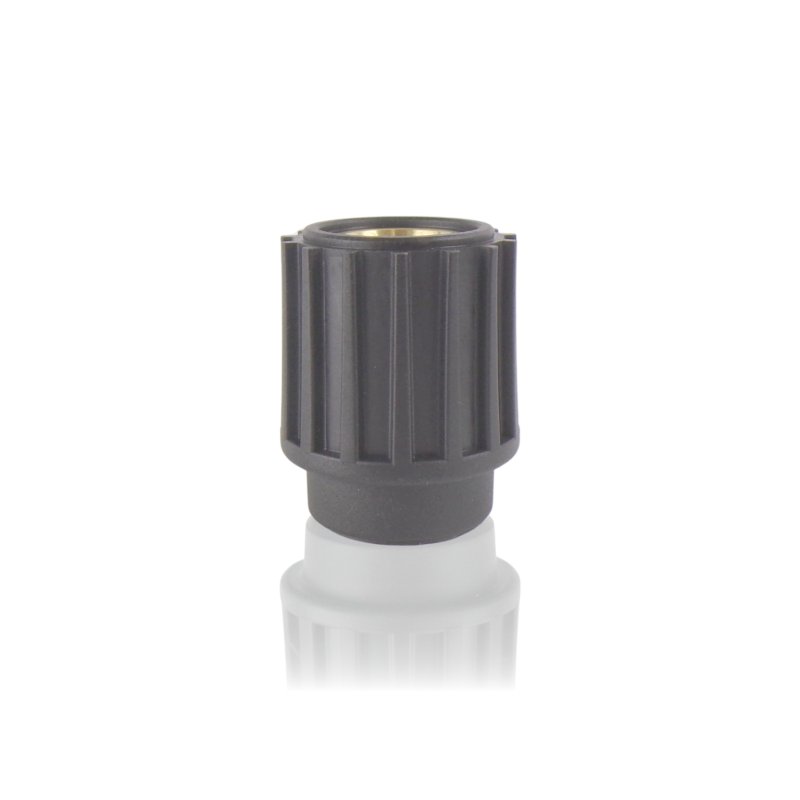

Gombík regulácie tlaku s krytkou

Gombík 430491 je obslužným prvkom regulačného ventilu čerpadla vysokotlakovej umývačky Kranzle, predávaný spolu s ochrannou krytkou. Gombík umožňuje ručnú reguláciu pracovného tlaku zmenou predpätia pružiny ventilu – otáčanie v jednom smere zvyšuje tlak, v druhom ho znižuje. Krytka chráni mechanizmus gombíka pred nečistotami a náhodným zmenou nastavenia tlaku počas prevádzky.

Použitie

Gombík sa montuje na vonkajší koniec regulačného ventilu čerpadla, ako prvok dostupný obsluhe bez akýchkoľvek nástrojov. Otáčaním gombíka sa mení predstlačenie pružiny riadiaceho piestu vo ventile – čo priamo určuje tlak, pri ktorom ventil prepína medzi pracovným režimom a bypassom. Krytka sa nasadí na gombík po nastavení požadovaného tlaku, čím sa zabráni náhodným zmenám nastavenia.

Používa sa pri výmene poškodeného alebo zlomeného gombíka bez potreby výmeny celého regulačného ventilu, alebo keď je krytka poškodená alebo stratená.

Príznaky – kedy vymeniť

• Prasknutie alebo zlomenie gombíka – spoľahlivý úchop a otáčanie pri regulácii tlaku nie je možné.
• Zrezaný alebo zaoblený profil gombíka znemožňujúci spoľahlivý úchop rukou – najmä pri gombíkoch s rebrovaným alebo vrúbkovaným povrchom.
• Poškodené spojenie gombíka s tŕňom ventilu – gombík sa otáča bez prenosu pohybu na regulačný mechanizmus.
• Stratená alebo rozbitá krytka – mechanizmus zostáva bez ochrany pred nečistotami a náhodnou zmenou nastavenia tlaku.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 430491. Pred objednaním potvrďte, že gombík 430491 pasuje k regulačnému ventilu namontovanému vo vašom čerpadle – číslo ventilu a číslo gombíka musia byť kompatibilné. Ak má čerpadlo regulačný ventil 40490, skontrolujte, či sa gombík z tej súpravy (Handrad 40457 + Kappe 40458) líši od 430491 – môžu to byť diely pre rôzne varianty ventilu alebo série čerpadiel.

Ak sa problém týka výlučne krytky pri funkčnom gombíku – skontrolujte, či je krytka dostupná ako samostatný diel, pred objednaním kompletu 430491.

Kompatibilita

Diel regulačného ventilu čerpadiel vysokotlakových umývačiek Kranzle. Obsahuje gombík a ochrannú krytku. Presný rozsah kompatibility overujte podľa referenčného čísla 430491 a typu regulačného ventilu namontovaného v čerpadle.

[faq]

Na čo slúži krytka na gombíku a aké riziká hrozia pri jej absencii počas bežnej prevádzky?|Krytka chráni súčasne pred dvoma vecami: zabraňuje vnikaniu prachu, vody a nečistôt do spojenia gombíka s tŕňom ventilu a zabraňuje náhodnej zmene nastavenia tlaku počas prevádzky umývačky – kontaktom s odevom obsluhy, hadicou alebo inými dielmi. Pri absencii krytky sa nastavenie tlaku môže nepostrehnuteľne meniť a nečistoty v mechanizme gombíka sťažujú jeho budúcu reguláciu alebo demontáž.

Možno vymeniť iba gombík bez výmeny celého regulačného ventilu, ak je poškodený len gombík?|Áno – to je práve situácia, na ktorú je diel 430491 určený. Ak sú teleso ventilu, riadiaci piest a pružina funkčné a poškodený je výlučne gombík alebo krytka, výmena samotného gombíka obnoví plnú funkčnosť regulácie bez rozbierania celého ventilu. Skontrolujte však, či spojenie gombíka s tŕňom ventilu – pero, kolík alebo závit – nie je poškodené, pretože poškodenie tohto spojenia znemožňuje prenos pohybu aj pri novom gombíku.

Ako nastaviť správny pracovný tlak po výmene gombíka?|Po namontovaní nového gombíka nastavte tlak pri bežiacej umývačke s otvorenou pištoľou a pripojeným manometrom. Otáčajte gombíkom pomaly, kým tlak nedosiahne hodnotu zodpovedajúcu špecifikácii daného modelu umývačky – utiahnutím sa tlak zvyšuje, povolením znižuje. Nastavujte pri stabilizovaných otáčkach motora a zahriatom čerpadle. Po nastavení nasaďte krytku, aby ste zabezpečili nastavenie pred náhodnou zmenou. Neotáčajte gombíkom pri zavretej pištoli a bežiacom motore – náhla zmena napätia pružiny počas prevádzky v bypasse môže spôsobiť tlakové skoky pri ďalšom otvorení pištole.

[/faq]
