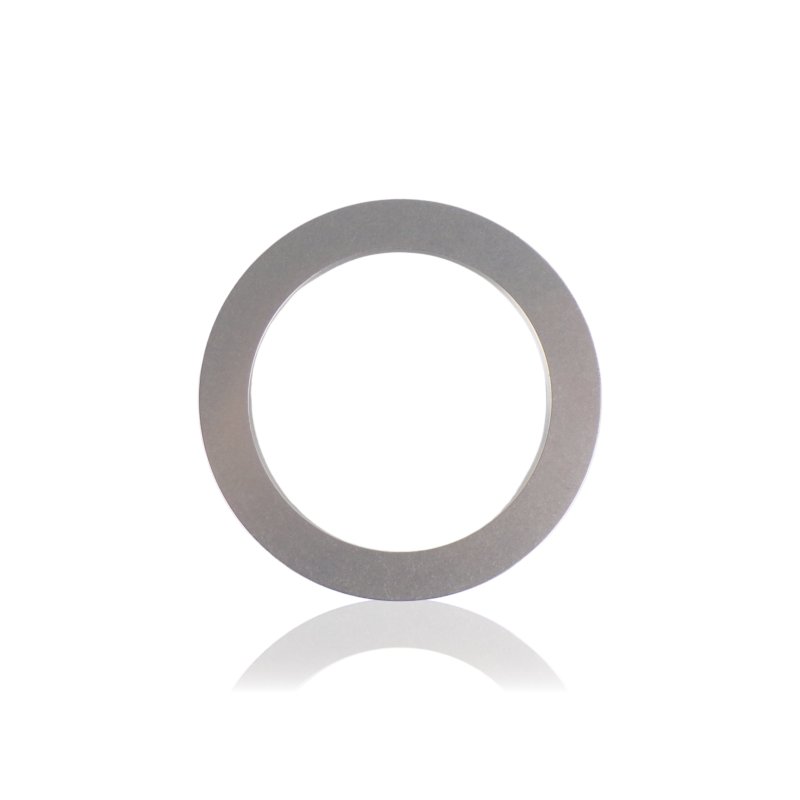

Podkładka Krzywki 62x85x4,75mm

W układzie napędowym pompy krzywka przenosi ruch obrotowy wału na ruch posuwisto-zwrotny tłoków. Podkładka 40039 pracuje jako element dystansowy i oporowy krzywki - utrzymuje jej prawidłowe położenie osiowe i przejmuje siły wzdłużne powstające podczas pracy pompy.

Zastosowanie

Podkładka montowana jest w węźle krzywki napędowej pompy. Średnica wewnętrzna 62mm określa pasowanie na wale lub gnieździe, a grubość 4,75mm decyduje o dystansie osiowym krzywki w obudowie. Element współpracuje bezpośrednio z krzywką i sąsiednimi elementami napędu - jego stan wpływa na równomierność ruchu tłoków i trwałość całego węzła.

Objawy - kiedy warto wymienić

• Luz osiowy krzywki - wyczuwalny ruch wzdłużny przy próbie przemieszczenia krzywki ręcznie po demontażu.
• Bicie krzywki podczas pracy - nierównomierny ruch tłoków lub wyraźne wibracje pompy.
• Widoczne wytarcie lub wżery na powierzchni oporowej podkładki.
• Zdeformowana geometria - podkładka nie leży płasko lub ma zmienioną grubość w miejscach kontaktu.
• Hałas lub stukanie z węzła napędowego przy prawidłowym poziomie oleju i sprawnych łożyskach.

Jak dobrać właściwy element

Dobór oparty na trzech wymiarach jednocześnie: średnica wewnętrzna 62mm, zewnętrzna 85mm i grubość 4,75mm. Odchyłka na grubości ma bezpośredni wpływ na luz osiowy krzywki - podkładka zbyt cienka wprowadzi luz, zbyt gruba może uniemożliwić prawidłowy montaż węzła. Przy wymianie porównaj nową podkładkę z demontowaną, zwracając uwagę na równomierność grubości i stan powierzchni oporowych. Numer referencyjny 40039 jest najpewniejszą podstawą zamówienia właściwego wariantu.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w myjkach ciśnieniowych Kranzle wyposażonych w pompę z krzywkowym układem napędowym o podanych wymiarach gniazda. Dokładna kompatybilność z modelem zależy od wersji pompy - weryfikuj po numerze referencyjnym 40039 lub schemacie serwisowym.

[faq]

Czy grubość podkładki 4,75mm jest krytyczna, czy dopuszczalne są odchyłki?|Grubość ma bezpośredni wpływ na luz osiowy krzywki. Wymiar 4,75mm jest wartością konstrukcyjną - podkładka o innej grubości zmieni dystans osiowy i może wprowadzić luz lub nadmierne napięcie w węźle napędowym. W układach krzywkowych luz osiowy przekłada się na nierównomierną pracę tłoków, dlatego wymiar grubości nie powinien być traktowany jako orientacyjny.

Czy wytarcie podkładki zawsze objawia się luzem osiowym, czy mogą być inne symptomy?|Nie zawsze. Równomierne wytarcie na całej powierzchni zmniejsza grubość podkładki i wprowadza luz osiowy. Natomiast nierównomierne zużycie - wżery lub wytarcie miejscowe - może powodować bicie krzywki bez wyraźnego luzu mierzonego wzdłużnie. Przy diagnostyce warto sprawdzić zarówno luz osiowy, jak i równomierność powierzchni oporowej podkładki po demontażu.

Czy przy wymianie podkładki krzywki należy jednocześnie wymieniać inne elementy węzła napędowego?|Zależy od stanu węzła. Jeśli podkładka wykazuje wyraźne zużycie, warto przy okazji sprawdzić krzywkę, łożyska i uszczelnienia olejowe - elementy te pracują razem i ich zużycie często przebiega równolegle. Wymiana samej podkładki ma sens, gdy pozostałe elementy są w dobrym stanie i źródłem problemu jest wyłącznie podkładka.

Co może powodować przyspieszone zużycie podkładki krzywki?|Przede wszystkim nieprawidłowy poziom lub stan oleju w komorze napędowej - niedosmarowanie zwiększa tarcie na powierzchniach oporowych. Drugi czynnik to zanieczyszczony olej z drobinami metalu, który działa ściernie. Praca myjki z uszkodzonym łożyskiem również przyspiesza zużycie podkładki przez nierównomierne obciążenie powierzchni oporowej.

Czy podkładkę 40039 można zastąpić podkładką o tej samej średnicy wewnętrznej i zewnętrznej, ale innej grubości?|Nie jest to zalecane. Średnice wewnętrzna i zewnętrzna określają pasowanie i powierzchnię oporową, ale to grubość 4,75mm wyznacza luz osiowy krzywki w obudowie. Zastosowanie podkładki o innej grubości zmieni geometrię węzła napędowego i może skutkować nieprawidłową pracą pompy lub przyspieszoną awarią sąsiednich elementów.

[/faq]
