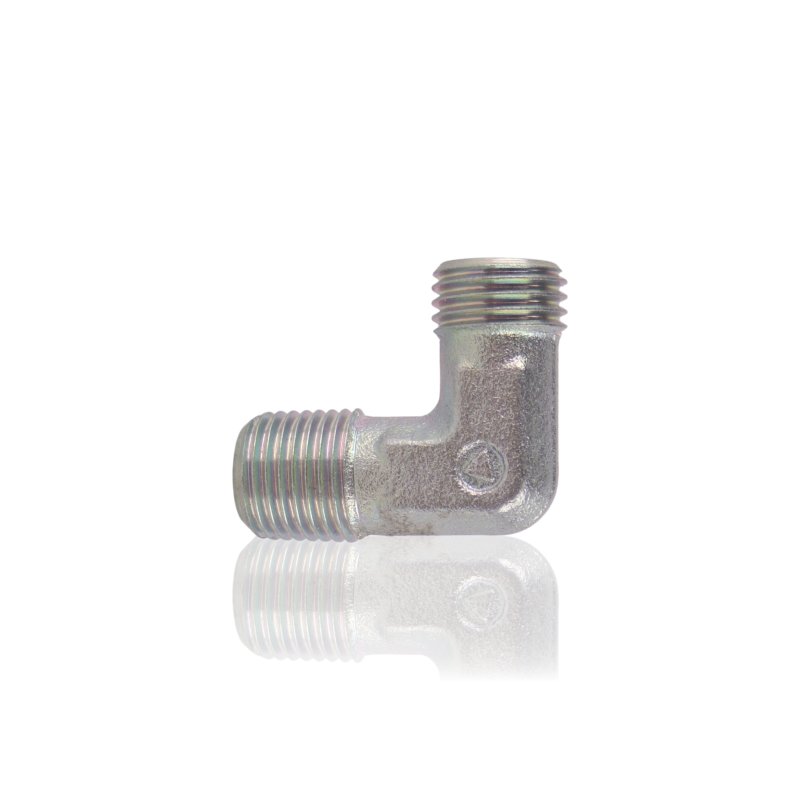

Koleno prípojky bubna 1/4" / M14x1,5

Prípojka bubna k čerpadlu umývačky len zriedka smeruje priamo – rozdiel štandardov závitov na oboch stranách a geometria krytu vynucujú zmenu smeru. Koleno 40179 rieši oba problémy súčasne: mení smer vedenia prípojky o 90° a prechádza medzi závitom 1/4" a M14x1,5.

Použitie

Koleno sa montuje v mieste spojenia hydraulickej inštalácie navíjacieho bubna s čerpadlom tlakovej umývačky Kranzle. Prvok pracuje pod pracovným tlakom čerpadla pri každom použití bubna.

Príznaky – kedy vymeniť

• Netesnosť na závite 1/4" alebo M14x1,5 – únik vody v oblasti prípojky bubna pri pracovnom tlaku.
• Poškodený závit na ktorejkoľvek strane – koleno sa nedotiahne spoľahlivo alebo odpor pri skrutkovaní je nepravidelný.
• Prasknutie tela spojky – viditeľná trhlina alebo odlomenie po nadmernom dotiahnutí alebo mechanickom náraze.
• Jamky na závite znemožňujúce trvalé utesnenie spoja.

Ako vybrať správny diel

Koleno 40179 spája dva rôzne štandardy závitov – 1/4" a M14x1,5. Pred objednaním potvrďte, ktorý závit je na strane bubna a ktorý na strane čerpadla v konkrétnom modeli umývačky. Zámena strán montáže pri nesymetrickej spojke má za následok nemožnosť pripojenia. Referenčné číslo 40179 je základom výberu správneho variantu – v ponuke Kranzle sa môžu vyskytovať kolená podobnej geometrie, ale s inou konfiguráciou závitov.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v tlakových umývačkách Kranzle vybavených navíjacím bubnom s prípojkami M14x1,5 a 1/4". Kompatibilitu s konkrétnym modelom overujte podľa referenčného čísla 40179 alebo servisného schémy bubna.

[faq]

Možno koleno 40179 nahradiť štandardnou hydraulickou spojkou z bežného technického obchodu?|Kombinácia 1/4" a M14x1,5 v jednej uhlovej spojke nie je bežným štandardom v sortimente všeobecnej hydrauliky. Spojky s touto konfiguráciou závitov sú katalógovým dielom Kranzle prispôsobeným konkrétnej montážnej geometrii bubna. Použitie neštandardných náhrad vyžaduje presné potvrdenie oboch rozmerov závitov, uhla a dĺžky spojky na oboch stranách.

[/faq]
