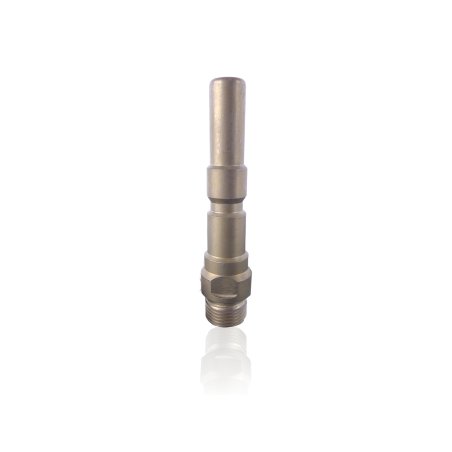

Wtyk rýchlospojky D12 so závitom 3/8" GZ

Wtyczka (wtyk) rýchlospojky D12 - 3/8" GZ je prvok zasúvaný do gniazda D12, určený na rýchle spájanie príslušenstva bez používania náradia pri každom prepnutí. Na montážnej strane má vonkajší závit 3/8", vďaka čomu môže fungovať ako prechod medzi systémom D12 a závitovými spojeniami 3/8" GW v adaptéroch, nátrubkoch alebo iných prvkoch vetvy príslušenstva.

MPN / referencia: 13476
Typ: wtyk rýchlospojky D12
Závit: 3/8" GZ (vonkajší)

POUŽITIE

Wtyk D12 s 3/8" GZ sa používa v konfiguráciách, kde:

• sa príslušenstvo často prepája (lance, adaptéry, pracovné prvky) v štandarde D12,
• závitové spojenie na danom mieste je vyhotovené v štandarde 3/8",
• vymieňate opotrebovaný wtyk, ktorý spôsobuje vôľu, zasekávanie alebo úniky,
• budujete servisnú zostavu a chcete zachovať jednotný štandard rýchlospojky pri rôznych montážnych závitoch.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu wtyku zvážte, ak sa objavia:

• mikroúnik na spojení D12 napriek správnemu zablokovaniu v gniezde,
• vôľa na spoji (wtyk „pracuje” pri pohybe hadice),
• nerovnomerný chod pri zasúvaní/odpájaní (zasekávanie, chýbajúce isté zaistenie),
• poškodený závit 3/8" (problém so zaskrutkovaním do 3/8" GW, chytanie „nakrivo”),
• viditeľné stopy opotrebenia na pracovnej časti wtyku po demontáži.

AKO VYBRAŤ SPRÁVNY DIEL

Výber by mal vychádzať zo strany spojky a typu závitu:

• uistite sa, že potrebujete wtyk D12 (nie gniazdo),
• potvrďte závit na montážnej strane: 3/8" GZ,
• overte číslo dielu: MPN 13476,
• porovnajte s dielom z demontáže: dĺžku, profil pracovnej časti D12 a tvar prechodu,
• skontrolujte spolupracujúci prvok: musí to byť gniazdo D12 a na závitovej strane 3/8" GW.

Pri príslušenstve 3/8" sa ľahko zamení verzia GZ a GW - rozdiel sa zvyčajne prejaví až pri montáži, preto sú číslo dielu a porovnanie najistejšou metódou.

KOMPATIBILITA

Wtyk sa vyberá podľa MPN 13476 a zhody so systémom D12 a závitom 3/8" v danej konfigurácii príslušenstva. Ak sa v zostave používajú prechodky/adaptéry, oplatí sa obmedziť ich počet - každé ďalšie spojenie je ďalším možným miestom úniku.

[faq]

Znamená 3/8" GZ, že wtyk skrutkujem do prvku so závitom 3/8" GW?|Áno. GZ je vonkajší závit, takže spolupracuje s vnútorným závitom 3/8" (GW).

Prečo sa v niektorých zostavách používa 3/8" namiesto 1/4"?|Závisí to od konštrukcie príslušenstva a použitých adaptérov. V niektorých častiach systému je predpokladaný väčší štandard pripojenia, preto je rozhodujúce dopasovanie ku konkrétnemu montážnemu prvku.

Wtyk D12 sa zablokuje, ale spojka aj tak tečie - čo je typická príčina?|Najčastejšie opotrebenie pracovných plôch wtyku alebo gniazda, prípadne nečistoty v spojke. Blokovanie môže fungovať správne, ale tesnosť už môže byť stratená v dôsledku vypracovania.

Môžem nahradiť wtyk D12 3/8" GZ iným wtykom D12 a závit „dorobiť redukciou”?|Technicky to niekedy možné je, ale rastie počet spojov a riziko úniku. Ak je systém určený pre 3/8", bezpečnejšie je použiť správnu verziu wtyku s vhodným závitom.

Ako obmedziť opotrebenie wtyku D12 pri dielenskej práci?|Čistite spojku (piesok pôsobí ako brúsivo), nepripájajte ju pod uhlom a neodpájajte ju pri napnutej hadici. To sú tri najčastejšie faktory, ktoré „zožerú” rýchlospojky D12 najrýchlejšie.

[/faq]
